BSI

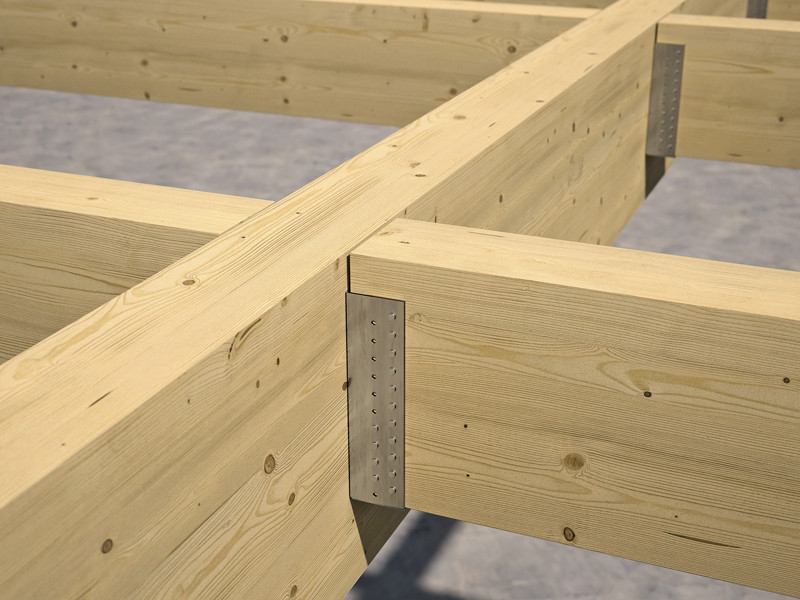

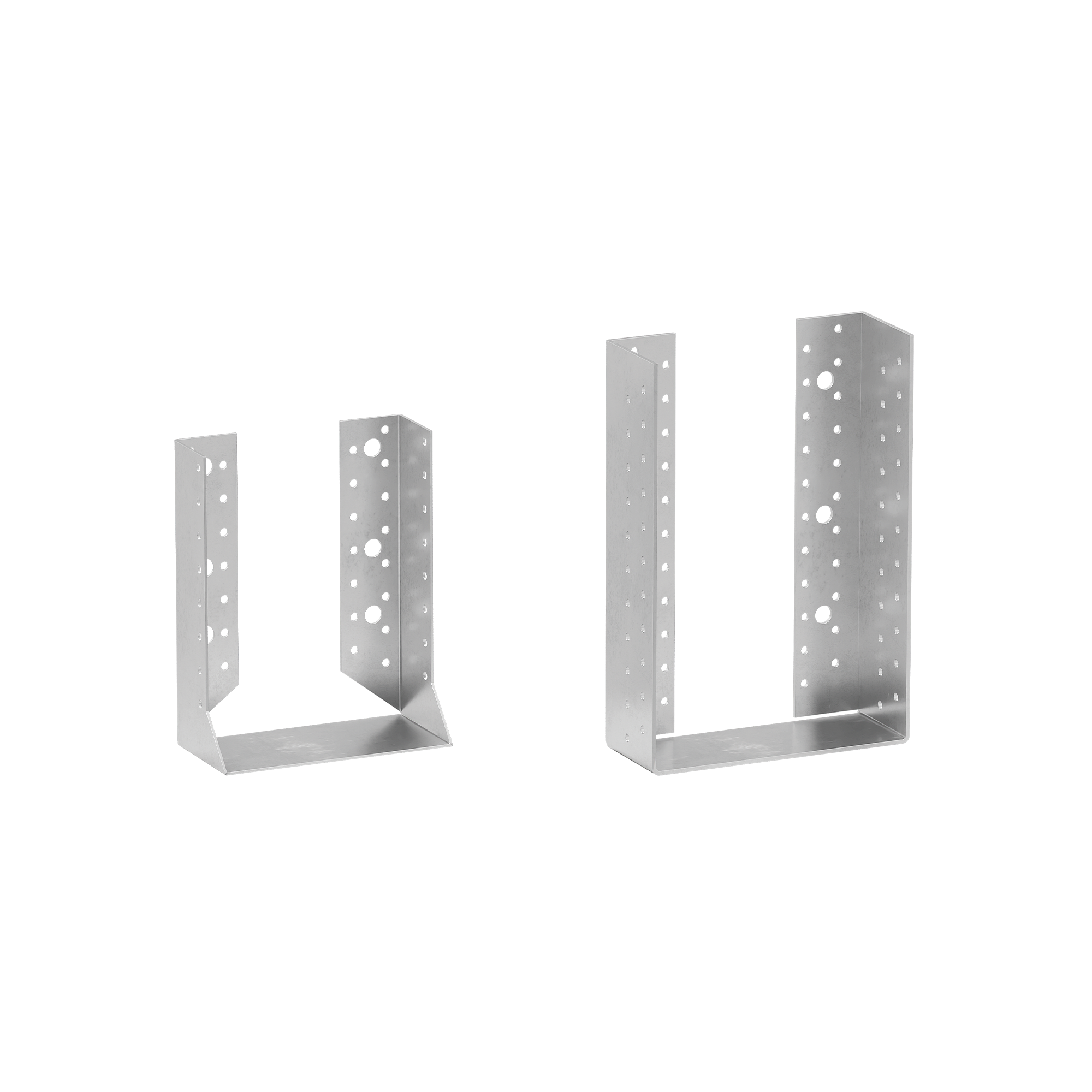

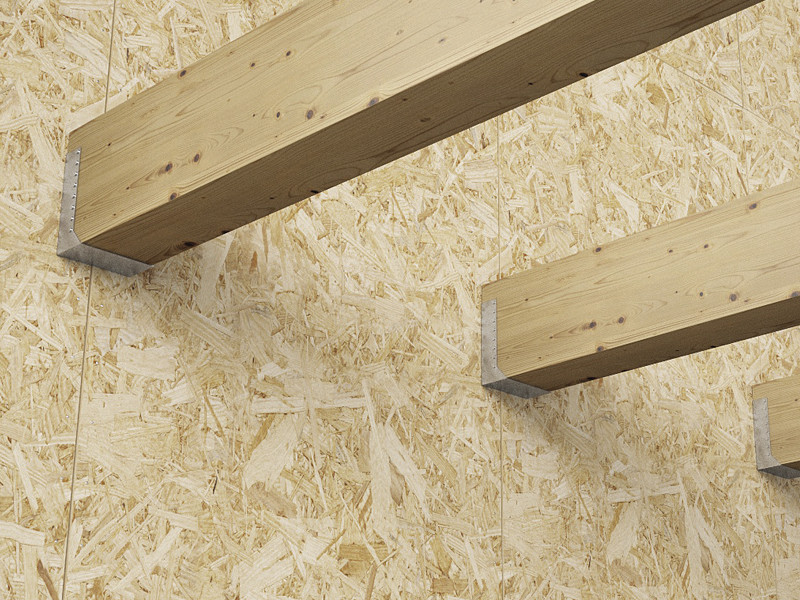

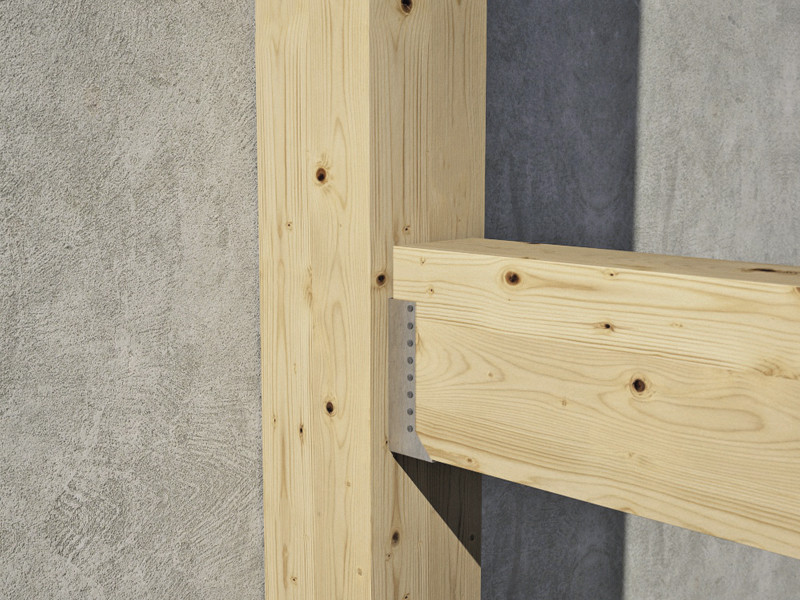

МЕТАЛЛИЧЕСКИЕ ОПОРЫ БРУСА С ВНУТРЕННИМ ОКРЫЛЕНИЕМ

Стандартизированная, сертифицированная, быстрая и экономичная система. Возможность крепления балки с косым изгибом, а точнее скрученной относительно своей оси.

Благодаря внутреннему окрылению соединение является потайным.

Связаться с агентом

Документы
Коды и размеры
Сопутствующие товары

Документы

Tехнические характеристики

Выберите язык
Файл CAD

Выберите язык

BSIS - SMOOTH

CODE	B [mm]	H [mm]	s [mm]	B [in]	H [in]	s [in]	pcs.
BSIS40110	40	110	2	1 9/16''	4 3/8''	0.079	50
BSIS60100	60	100	2	2 3/8''	4''	0.079	50
BSIS60160	60	160	2	2 3/8''	6 1/4''	0.079	50
BSIS70125	70	125	2	2 3/4''	4 15/16''	0.079	50
BSIS80120	80	120	2	3 1/8''	4 3/4''	0.079	50
BSIS80150	80	150	2	3 1/8''	6''	0.079	50
BSIS80180	80	180	2	3 1/8''	7 1/8''	0.079	25
BSIS90145	90	145	2	3 1/2''	5 11/16''	0.079	50
BSIS10090	100	90	2	4''	3 1/2''	0.079	50
BSIS100120	100	120	2	4''	4 3/4''	0.079	50
BSIS100140	100	140	2	4''	5 1/2''	0.079	50
BSIS100170	100	170	2	4''	6 3/4''	0.079	50
BSIS100200	100	200	2	4''	8''	0.079	25
BSIS120120	120	120	2	4 3/4''	4 3/4''	0.079	25
BSIS120160	120	160	2	4 3/4''	6 1/4''	0.079	25
BSIS120190	120	190	2	4 3/4''	7 1/2''	0.079	25
BSIS140140	140	140	2	5 1/2''	5 1/2''	0.079	25
BSIS140180	140	180	2	5 1/2''	7 1/8''	0.079	25

BSIG - LARGE SIZE

CODE	B [mm]	H [mm]	s [mm]	B [in]	H [in]	s [in]	pcs.
BSIG120240	120	240	2.5	4 3/4''	9 1/2''	0.098	20
BSIG140240	140	240	2.5	5 1/2''	9 1/2''	0.098	20
BSIG160160	160	160	2.5	6 1/4''	6 1/4''	0.098	15
BSIG160200	160	200	2.5	6 1/4''	8''	0.098	15
BSIG180220	180	220	2.5	7 1/8''	8 5/8''	0.098	10
BSIG200200	200	200	2.5	8''	8''	0.098	10
BSIG200240	200	240	2.5	8''	9 1/2''	0.098	10
