LOCK T MIDI
ПОТАЙНОЙ СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ СОЕДИНЕНИЙ ДЕРЕВО-ДЕРЕВО
LOCK T MIDI — это инновационная соединительная пластина для полностью потайных соединений "дерево-дерево", обеспечивающая исключительную прочность.
Легко демонтируемая, она идеально подходит для возведения небольших сооружений, а также может использоваться заподлицо с элементами уменьшенного сечения.

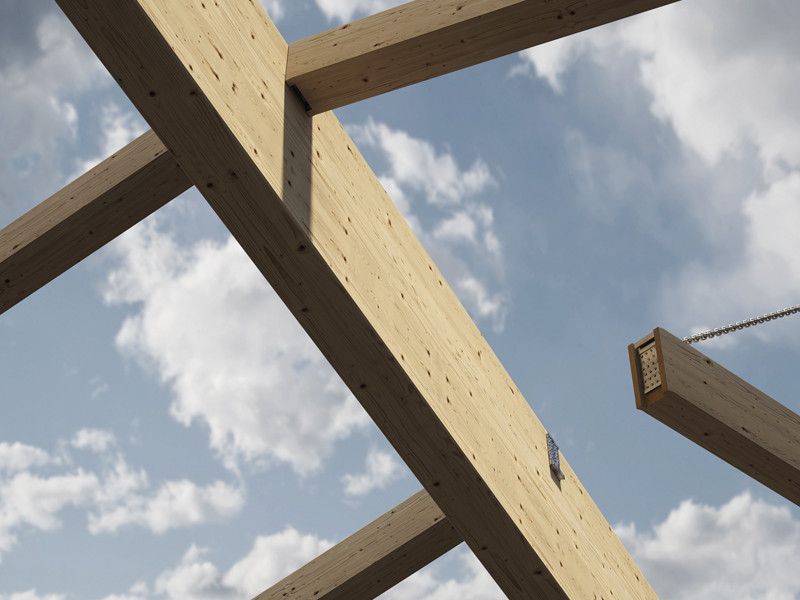

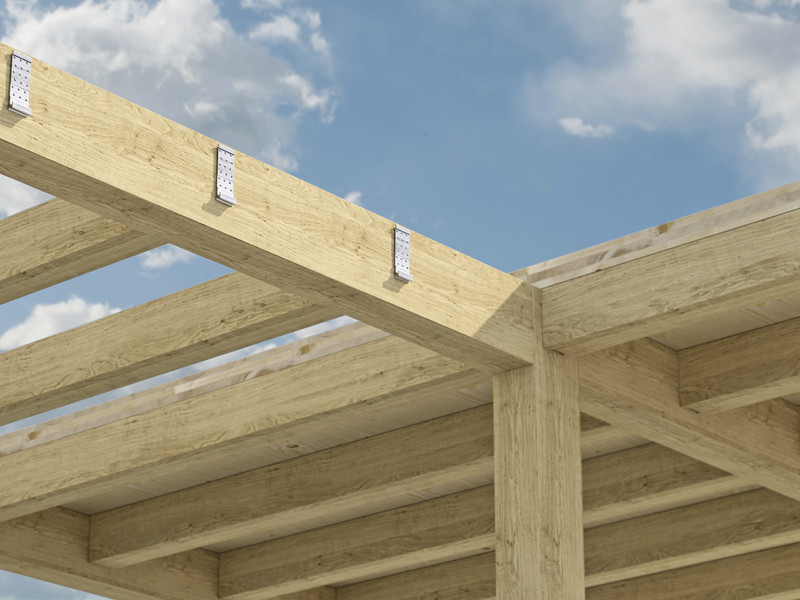

Оптимально подходит для стоечных и балочных систем, навесов для автомобилей, пергол или перекрытий как внутри, так и снаружи помещений.
Описание
LOCK T MIDI: прочный, надежный, съемный элемент, подходящий для агрессивных сред.

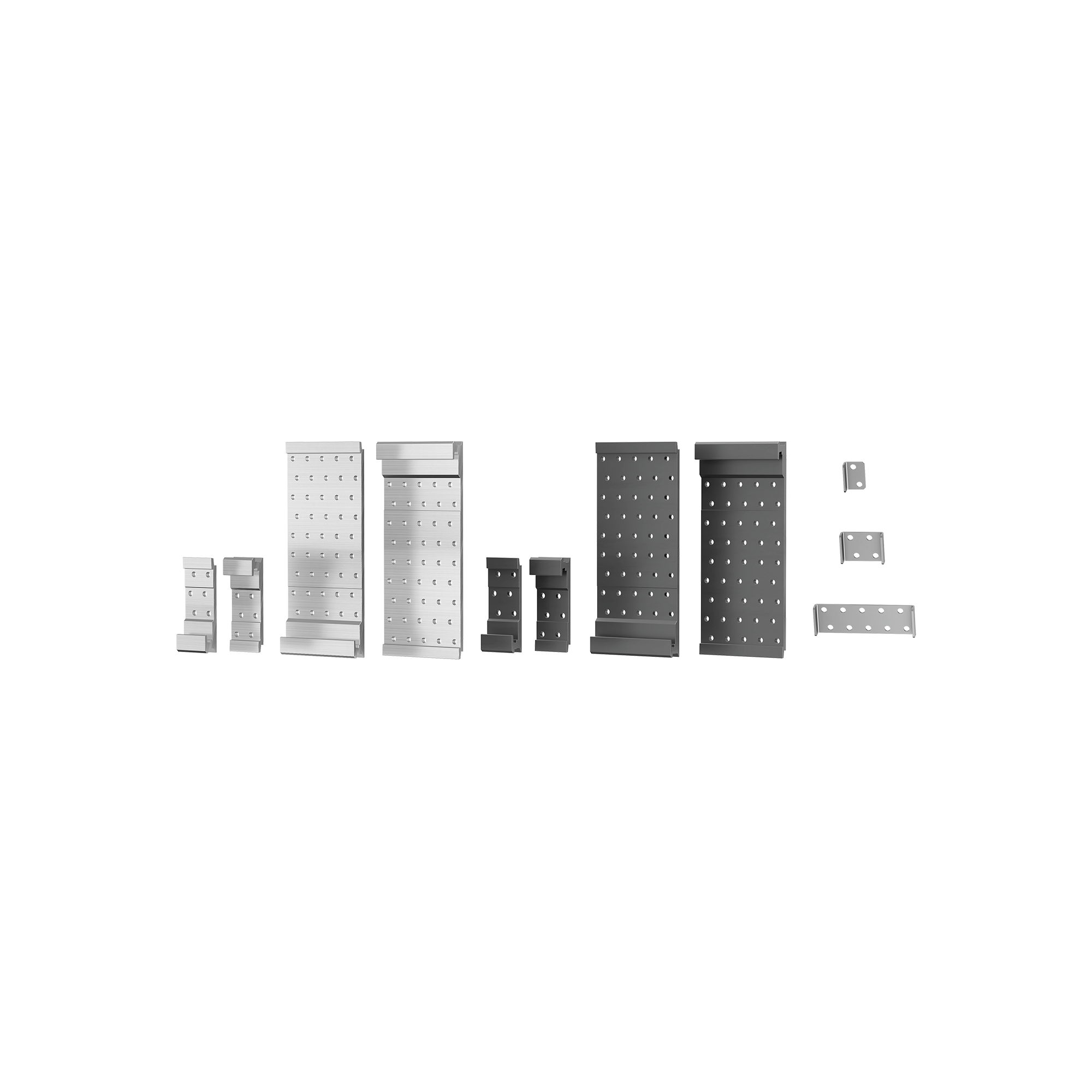

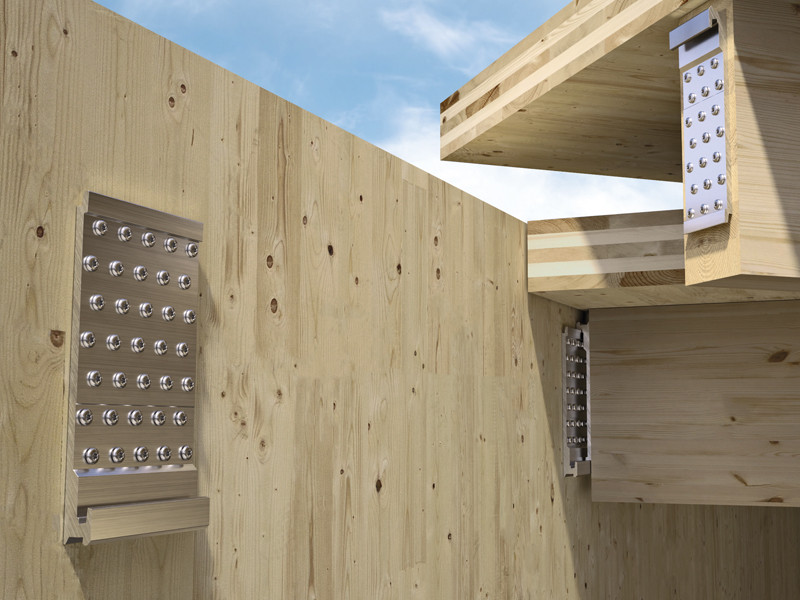

LOCK T MIDI - это трехмерная перфорированная пластина из алюминиевого сплава. Соединитель может устанавливаться в самых разнообразных конфигурациях: с фрезерованием основного элемента, во второстепенную балку в потайном соединении, или без специальных вырезов для видимого монтажа.
Соединительная пластина LOCK T MIDI для соединений "дерево-дерево" доступна в двух версиях: стандартной или EVO с покраской в графитовый черный цвет, отличающейся особенными характеристиками. Обе версии могут использоваться с тремя типами винтов: из мартенситной нержавеющей стали, из углеродистой стали и с покрытием C4 EVO. Идеальное сочетание соединителя и винта удовлетворяет все потребности в креплении: речь также идет об использовании в агрессивных средах или с агрессивными породами дерева, содержащими танин, такими как каштан и дуб.
Боковые стопорные пластины LOCK STOP и вертикальный невыпадающий винт обеспечивают сертифицированное сопротивление во всех направлениях в каждой конфигурации.
Соединение с фрезеровкой основного элемента позволяет выполнить требования по огнестойкости.
Благодаря установке с использованием одного типа шурупов установка LOCK T MIDI выполняется легко и быстро. Обе части соединителя могут заранее монтироваться на еще не установленные деревянные элементы без необходимости выполнять крепления на месте.
Документы
-
Tехнические характеристики
-
LOCK: Bыбор соединителя и гид по долговечности
-
Сертификат ETA
-
Файл CAD
-
Файл BIM.ifc
-
Файл BIM.rfa
-
LOCK Calculator – Spreadsheet according to Eurocode 1995
-
LOCK Calculator – Spreadsheet according to NDS (USA building code)
LOCK T MIDI
| CODE | B
[mm]
|
H
[mm]
|
P
[mm]
|
pcs. |
DOP
|
|---|---|---|---|---|---|
| LOCKT50135 | 50 | 135 | 22 | 25 | |
| LOCKT50175 | 50 | 175 | 22 | 18 | |
| LOCKT75175 | 75 | 175 | 22 | 12 | |
| LOCKT75215 | 75 | 215 | 22 | 12 | |
| LOCKT100215 | 100 | 215 | 22 | 8 | |
| LOCKT75240 | 75 | 240 | 22 | 20 | |
| LOCKT100240 | 100 | 240 | 22 | 10 | |
| LOCKT125240 | 125 | 240 | 22 | 10 | |
| LOCKT75265 | 75 | 265 | 22 | 20 | |
| LOCKT100265 | 100 | 265 | 22 | 10 | |
| LOCKT125265 | 125 | 265 | 22 | 10 | |
| LOCKT75290 | 75 | 290 | 22 | 20 | |
| LOCKT100290 | 100 | 290 | 22 | 10 | |
| LOCKT125290 | 125 | 290 | 22 | 10 |
LOCK T MIDI EVO
| CODE | B
[mm]
|
H
[mm]
|
P
[mm]
|
pcs. |
DOP
|
|---|---|---|---|---|---|
| LOCKTEVO50135 | 50 | 135 | 22 | 25 | |
| LOCKTEVO50175 | 50 | 175 | 22 | 18 | |
| LOCKTEVO75175 | 75 | 175 | 22 | 12 | |
| LOCKTEVO75215 | 75 | 215 | 22 | 12 | |
| LOCKTEV100215 | 100 | 215 | 22 | 8 | |
| LOCKTEV75240 | 75 | 240 | 22 | 20 | |
| LOCKTEV100240 | 100 | 240 | 22 | 10 | |
| LOCKTEV125240 | 125 | 240 | 22 | 10 | |
| LOCKTEV75265 | 75 | 265 | 22 | 20 | |
| LOCKTEV100265 | 100 | 265 | 22 | 10 | |
| LOCKTEV125265 | 125 | 265 | 22 | 10 | |
| LOCKTEV75290 | 75 | 290 | 22 | 20 | |
| LOCKTEV100290 | 100 | 290 | 22 | 10 | |
| LOCKTEV125290 | 125 | 290 | 22 | 10 |
