ALUMEGA
ШАРНИРНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СТОЕЧНО-БАЛОЧНЫХ КОНСТРУКЦИЙ

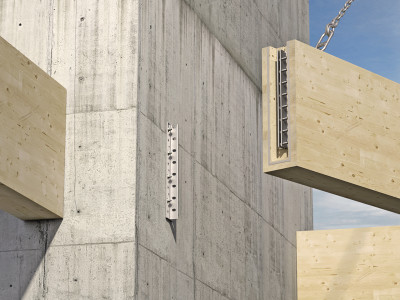

ALUMEGA — это соединитель, нормирующий соединения "балка-балка" и "балка-колонна" стоечно-балочных конструкций, в том числе с большими пролетами.

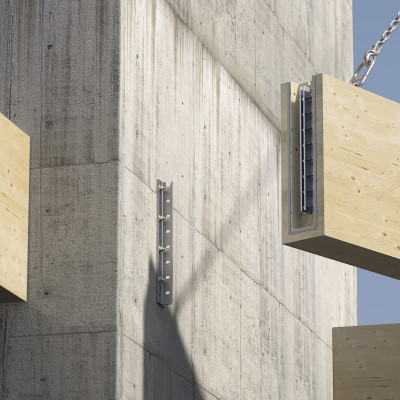

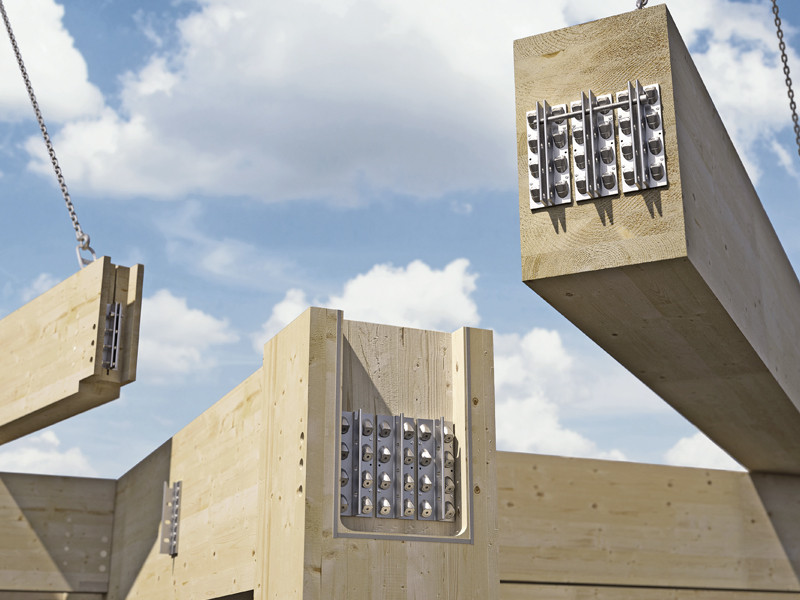

Шарнирный соединитель ALUMEGA допускает теоретически предполагаемое поведение при проектировании соединений "дерево-дерево":
- Действует как шарнирное соединение, позволяющее балке свободно вращаться на концах.
- В случае землетрясения или ветра соединение следует за вращением колонны, сохраняя сопротивление сдвигу в случае гравитационных нагрузок, исходящих от перекрытия, тем самым уменьшая повреждение конструкции.

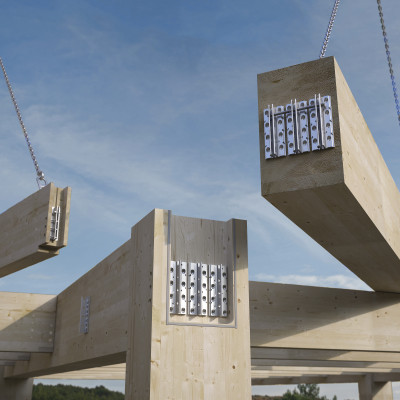

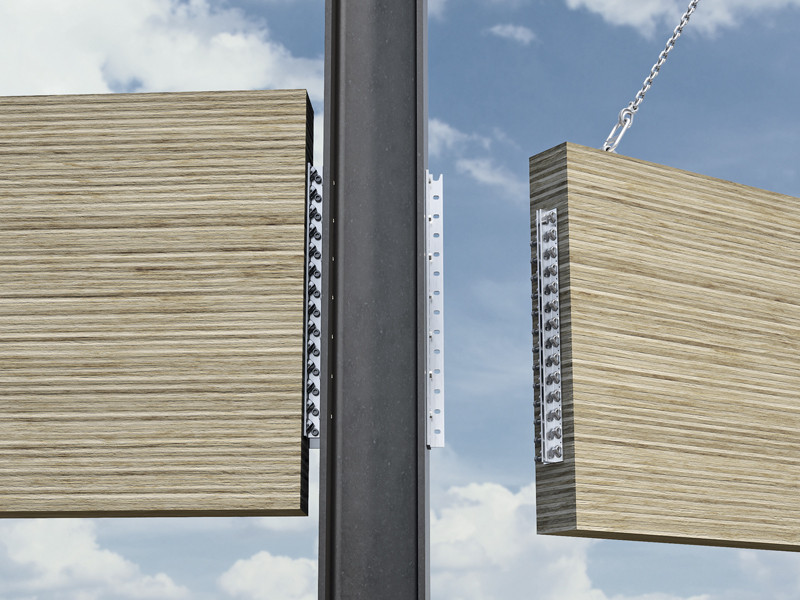

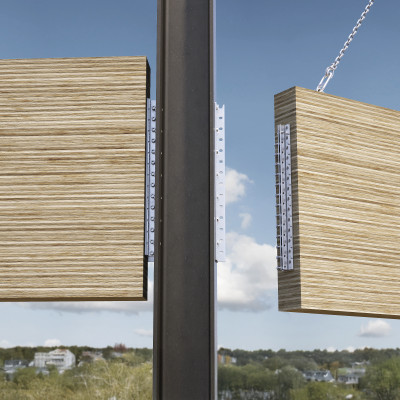

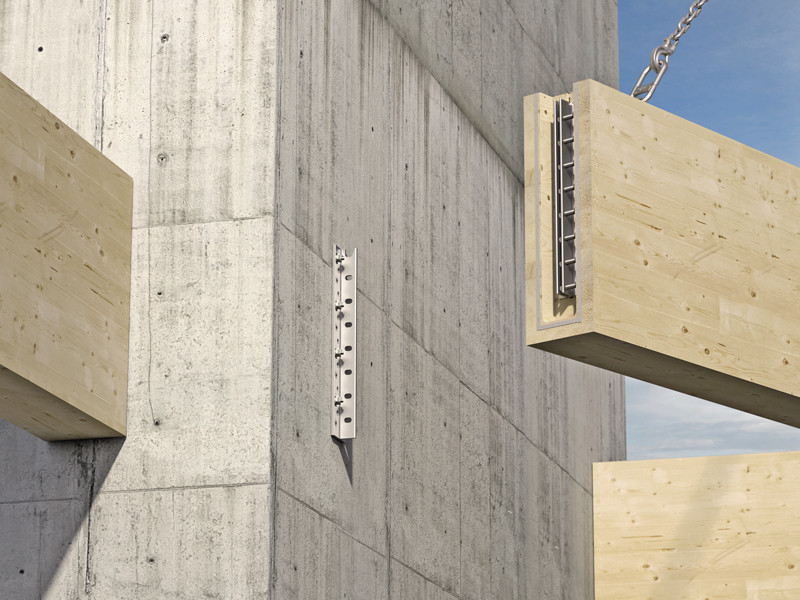

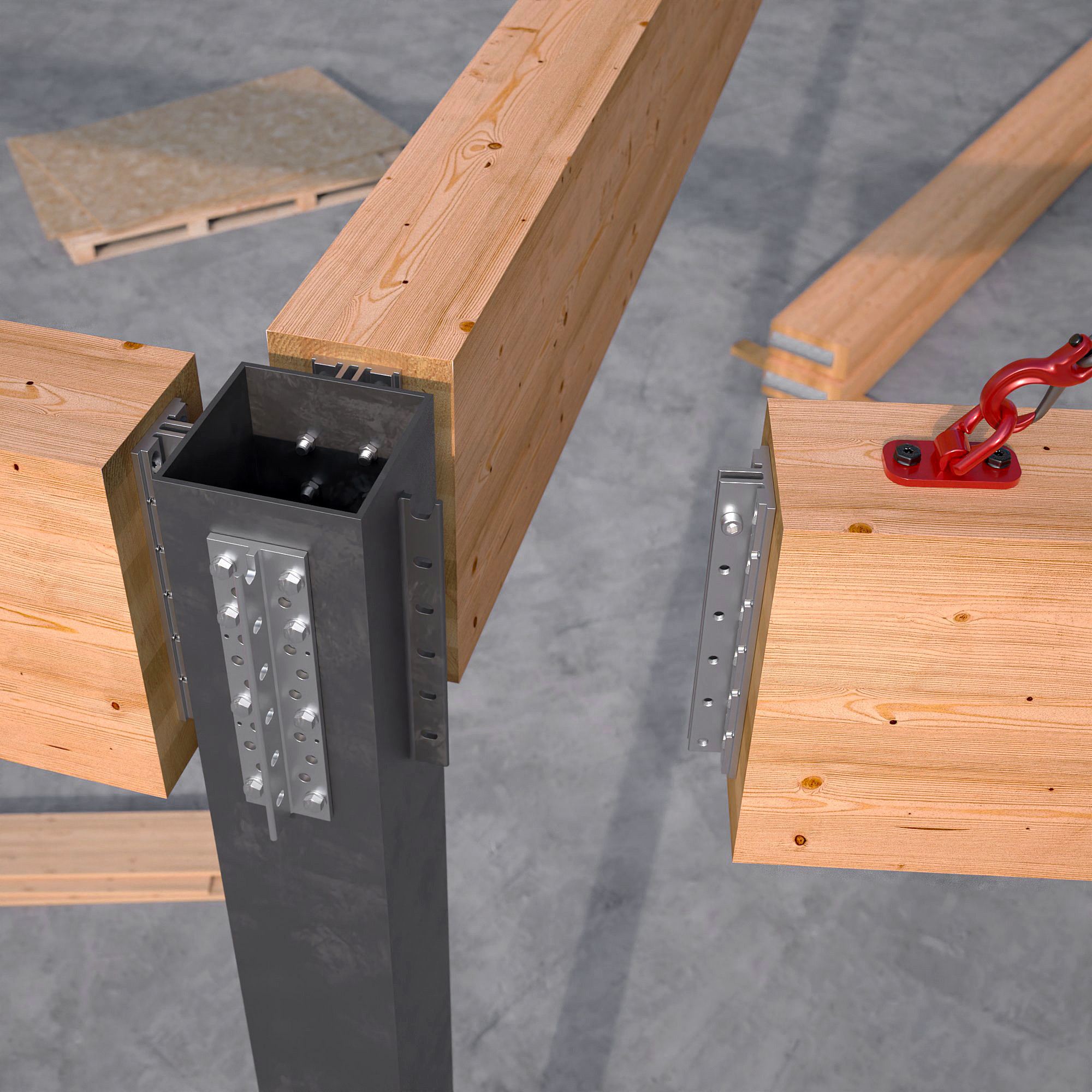

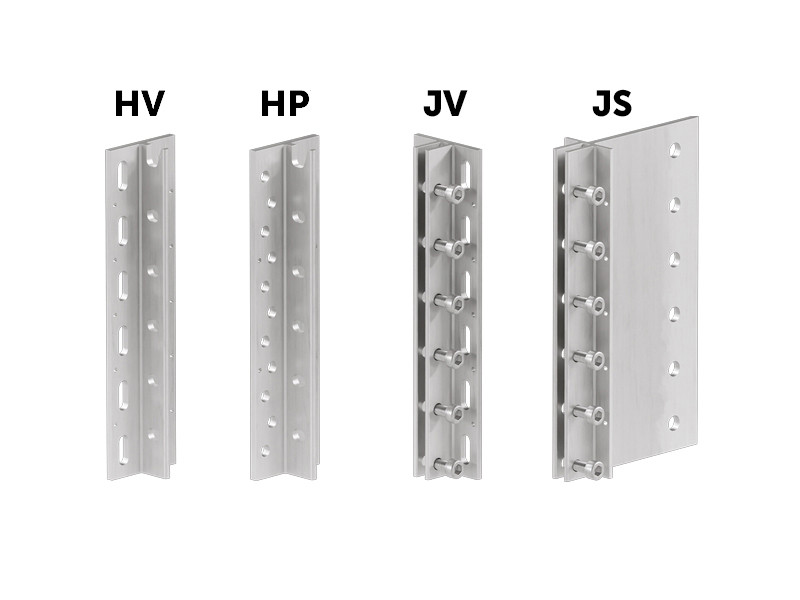

- Возможность размещения нескольких модулей в ряд позволяет осуществлять любые соединения на дереве, бетоне и стали.
Описание
ALUMEGA: монтажный допуск и вращательная способность.
Это соединитель с самым большим монтажным допуском среди всех прочих соединителей высокой нагрузочной способности на рынке:
• благодаря горизонтально ориентированным продолговатым отверстиям ALUMEGA может смещаться на 8 мм (+-4 мм) в осевом направлении;
• его особая геометрическая форма позволяет иметь боковой допуск перпендикулярно второстепенной балке.
• После прохождения строгих нормативных процедур был испытан и сертифицирован в соответствии с ETA-23/0824
Благодаря продолговатым отверстиям соединение идеально подходит для предотвращения сейсмических повреждений. Статическая характеристика шарнира позволяет избегать изгибающих моментов на опорных поверхностях, возникающих из-за прогиба балки.
ALUMEGA: простой монтаж с возможностью предварительной сборки.
Верхнее зенкерование позволяет использовать болт в качестве вспомогательного средства для позиционирования изделия. Соединение может быть предварительно собрано на заводе с завершением монтажа на месте с помощью простых болтов для стали.
Документы
-
Tехнические характеристики
-
Сертификат ETA
-
Файл CAD
-
Файлы для анкерных Concrete Anchors
-
Файл BIM.ifc
-
Файл BIM.rfa
-
Калькулятор Alumega
-
Инструкция по установке (Alumega HV - JV)
-
Инструкция по установке (JIGALUMEGA)

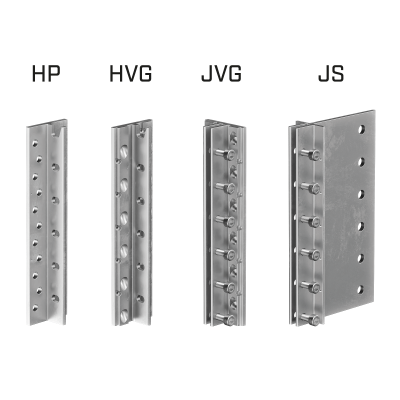

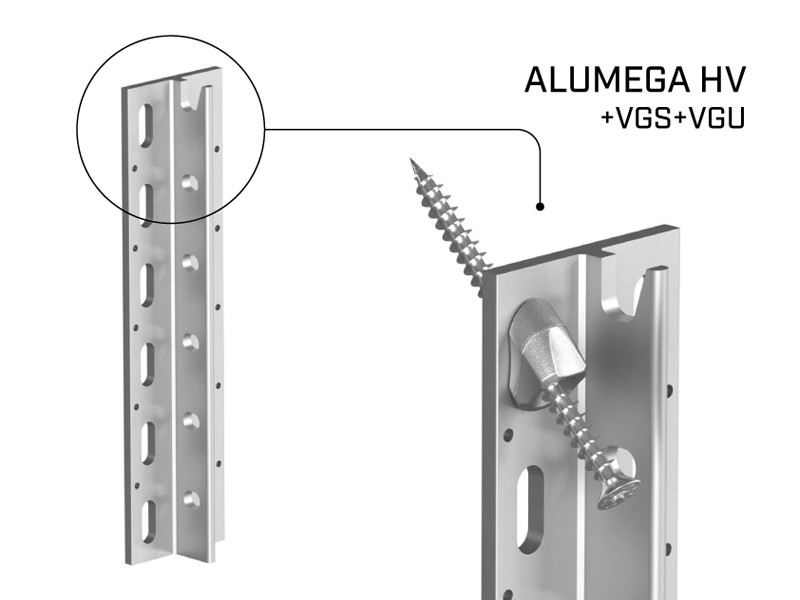

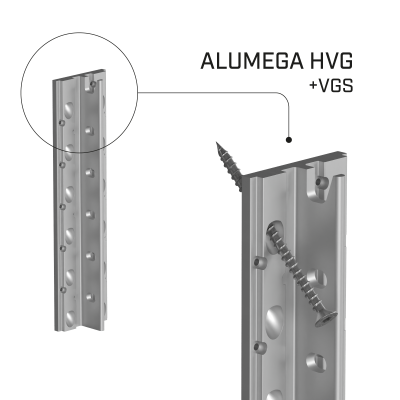

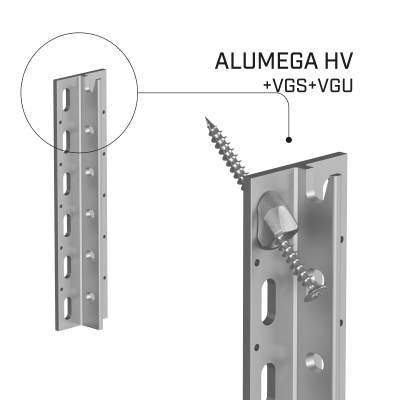

HV - HEADER CONNECTOR FOR TIMBER WITH INCLINED SCREWS

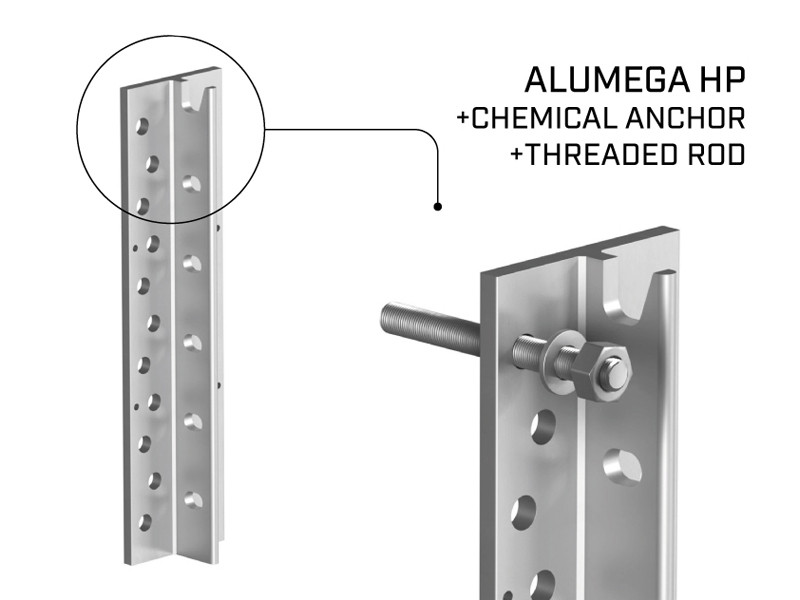

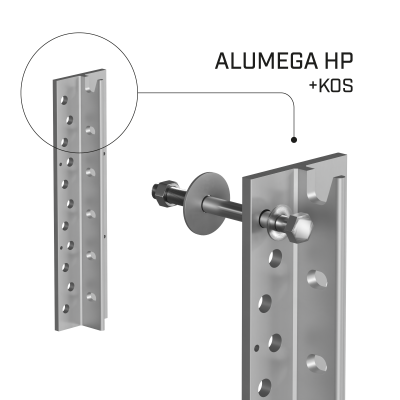

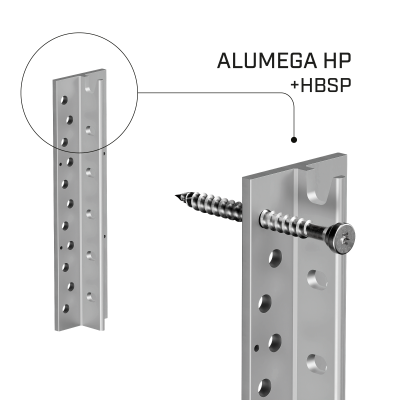

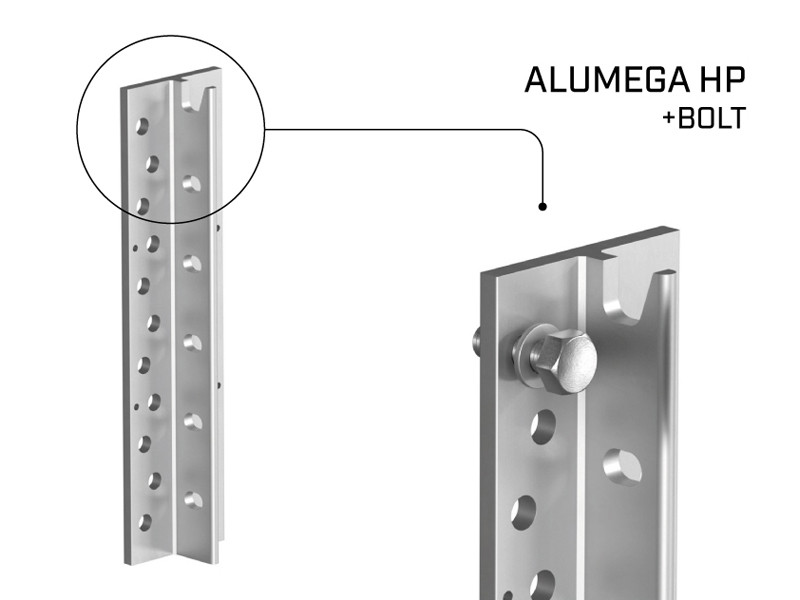

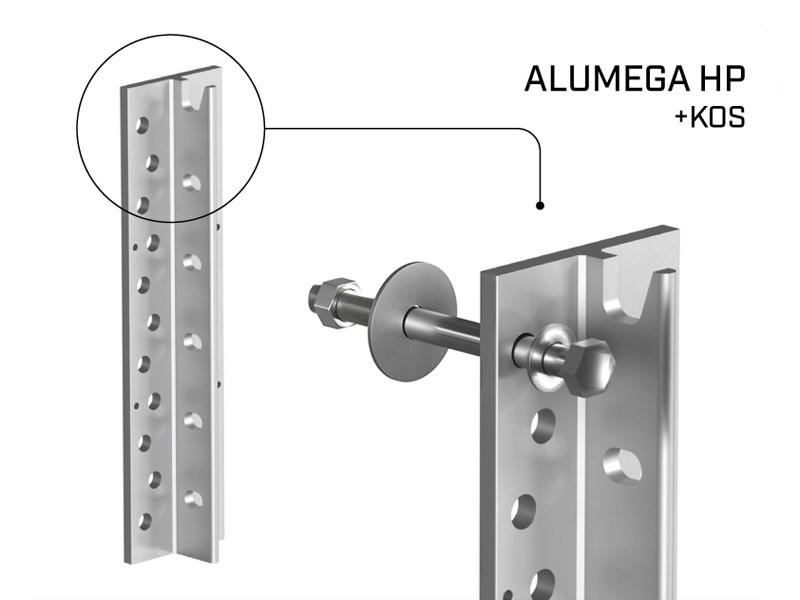

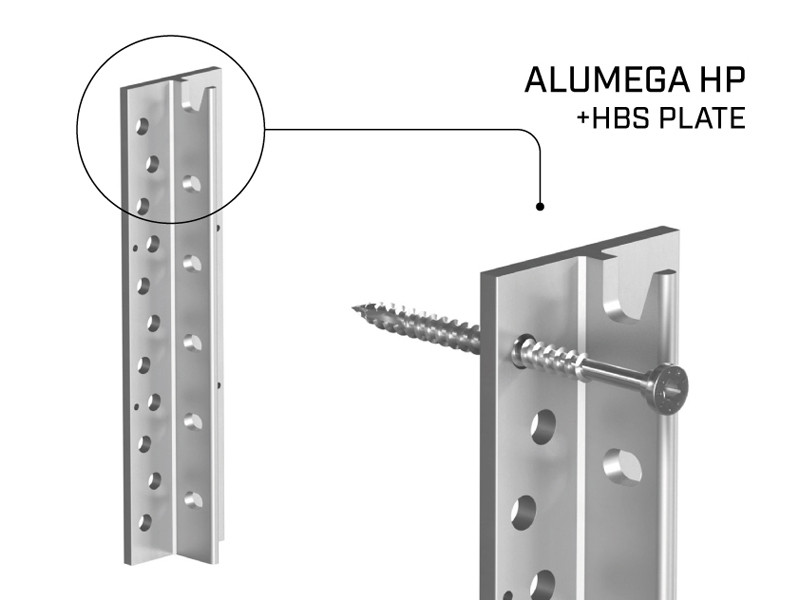

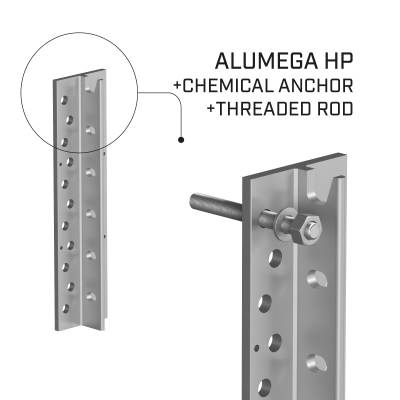

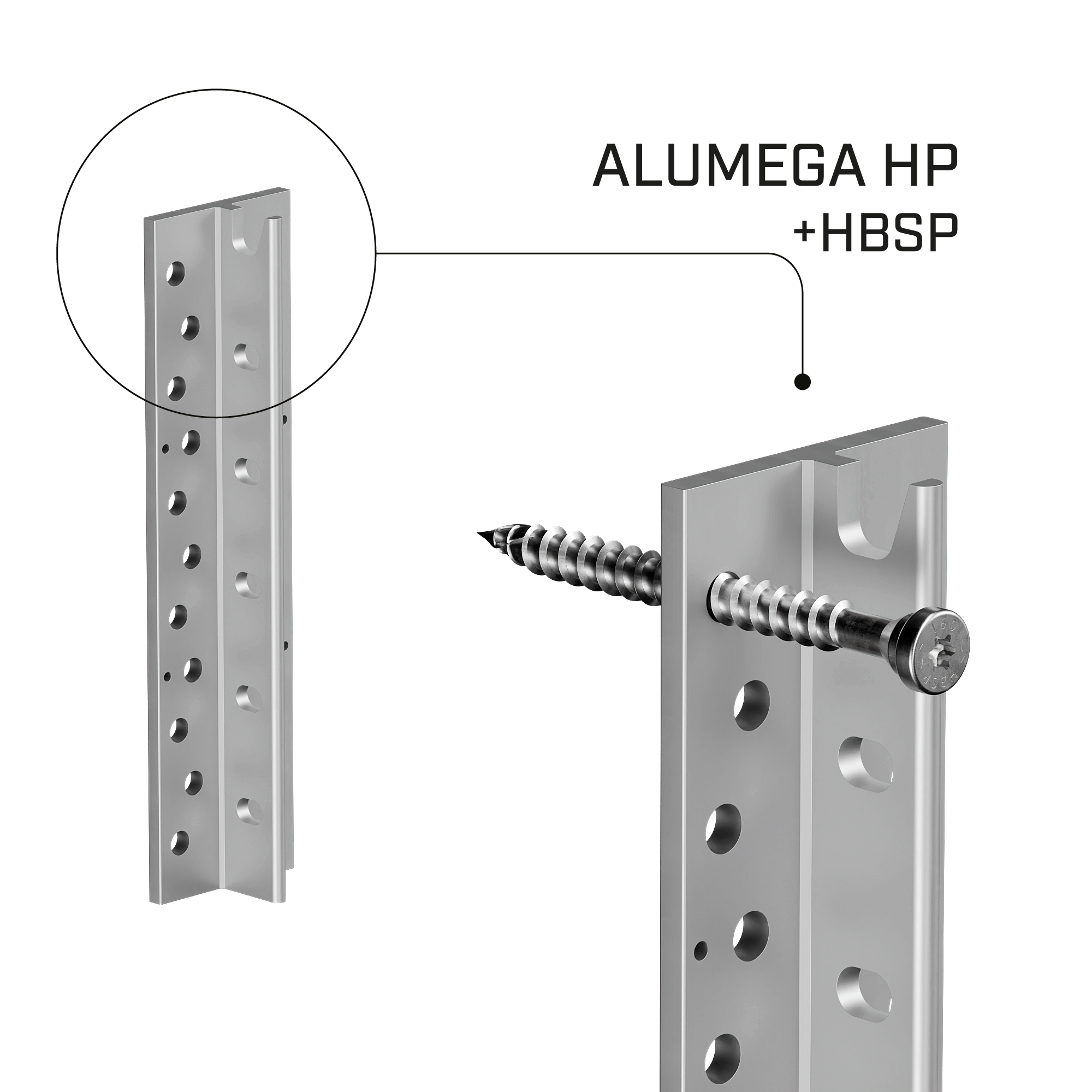

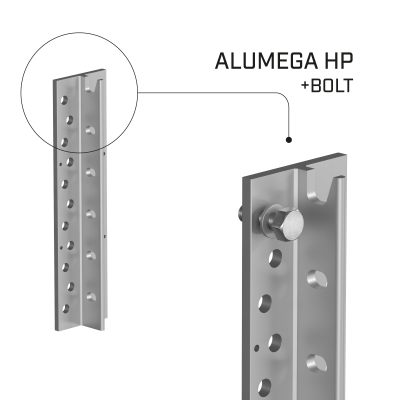

HP - HEADER CONNECTOR FOR TIMBER, CONCRETE AND STEEL

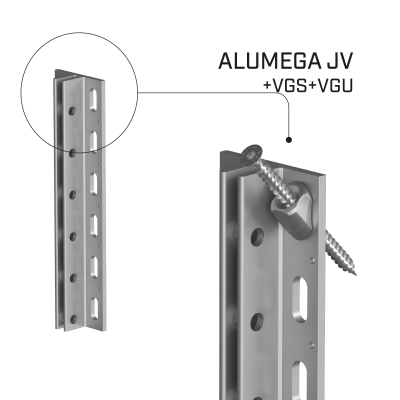

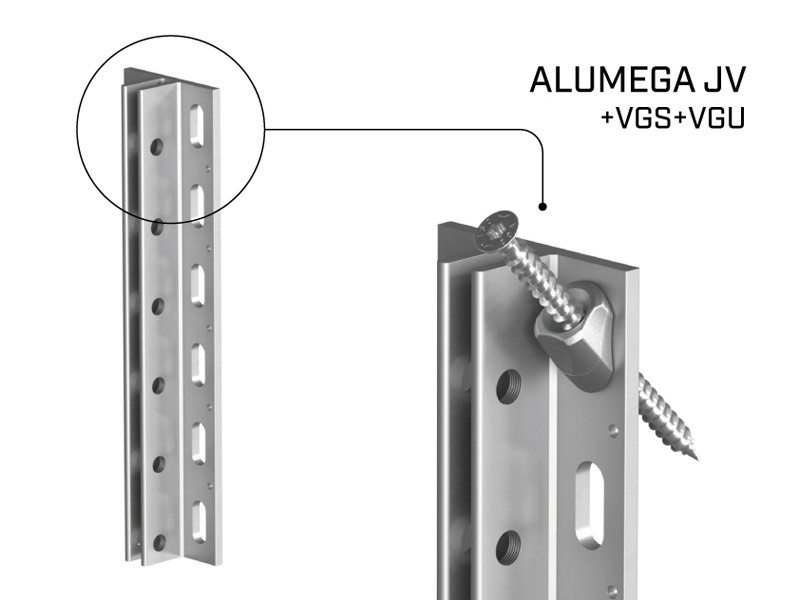

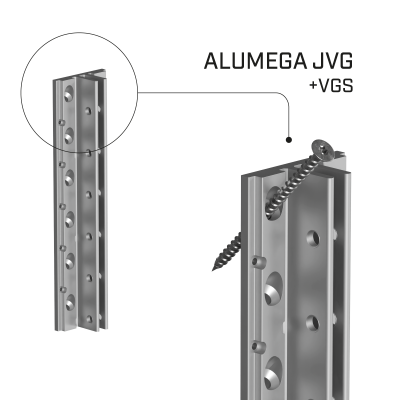

JV - JOIST CONNECTOR WITH INCLINED SCREWS

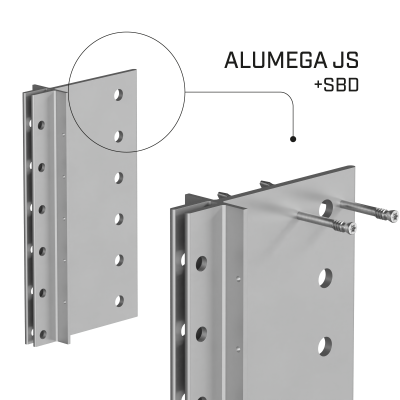

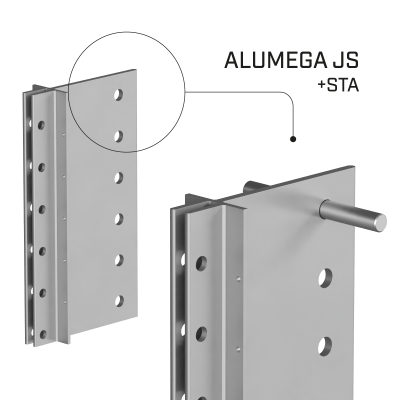

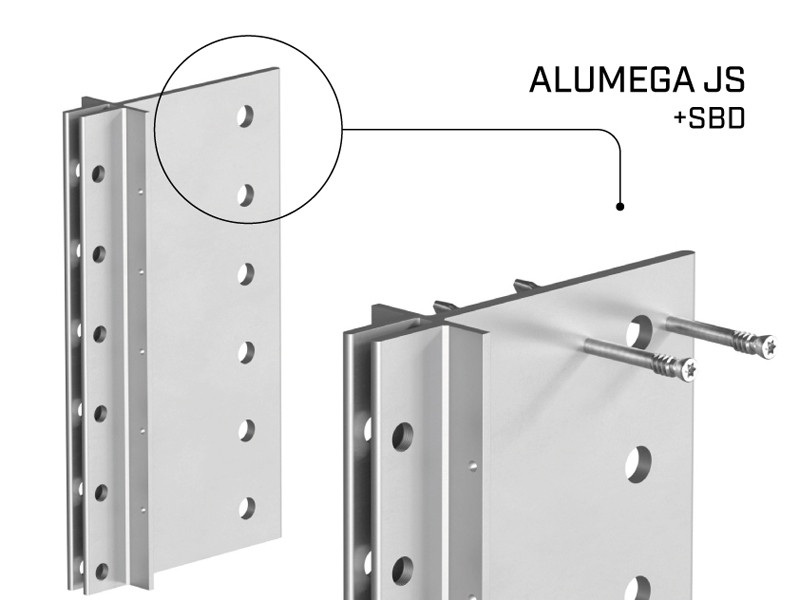

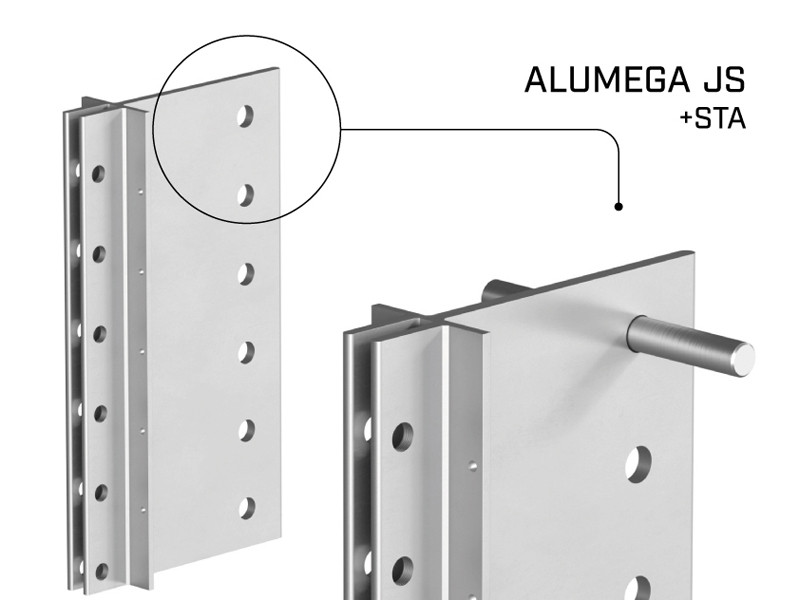

JS - JOIST CONNECTOR WITH STA/SBD DOWELS
MEGABOLT - CYLINDRICAL HEAD BOLT WITH HEXAGON SOCKET
| CODE | d
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|
| MEGABOLT12030 | 12 | 30 | 100 |
| MEGABOLT12150 | 12 | 150 | 50 |
| MEGABOLT12270 | 12 | 270 | 25 |
HEX WRENCH 10 mm
| CODE | d₁
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|
| HEX10L234 | 10 | 234 | 1 |
JIG ALUMEGA
| CODE | description | pcs. |
|---|---|---|
| JIGALUMEGA10 | 82 (1J) - 97 (1H) | 1 |
| JIGALUMEGA22 | 94 (2J) - 109 (2H) | 1 |
