X10

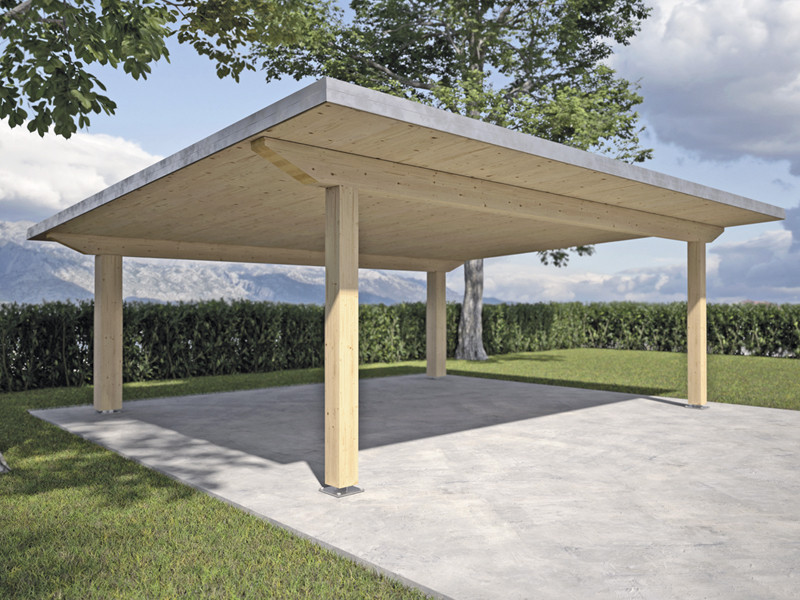

Модель X10 представляет собой полностью скрытую основу стойки, которая предлагает различные уровни прочности в зависимости от используемой конфигурации крепления. Идеально подходит для создания пергол или беседок, не требующих крепления и открытых со всех сторон.
Описание
X10, СКРЫТАЯ ОСНОВА, КОТОРАЯ ОБЕСПЕЧИВАЕТ ВЫСОКУЮ ПРОЧНОСТЬ И ПРИЯТНЫЙ ЭСТЕТИЧЕСКИЙ ВНЕШНИЙ ВИД ДЛЯ ВАШИХ ВНЕШНИХ КОНСТРУКЦИЙ

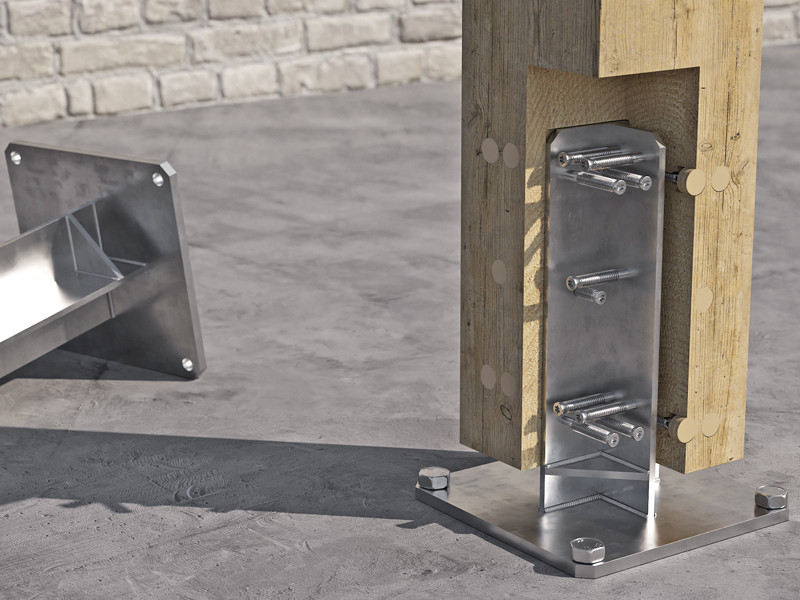

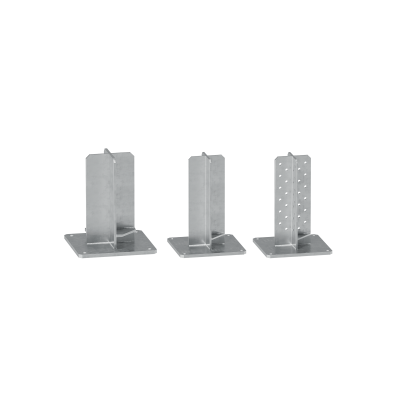

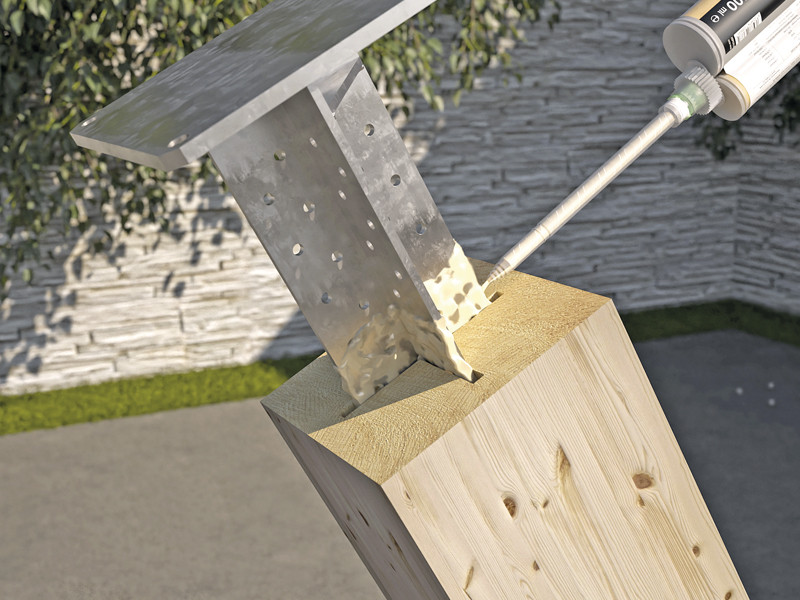

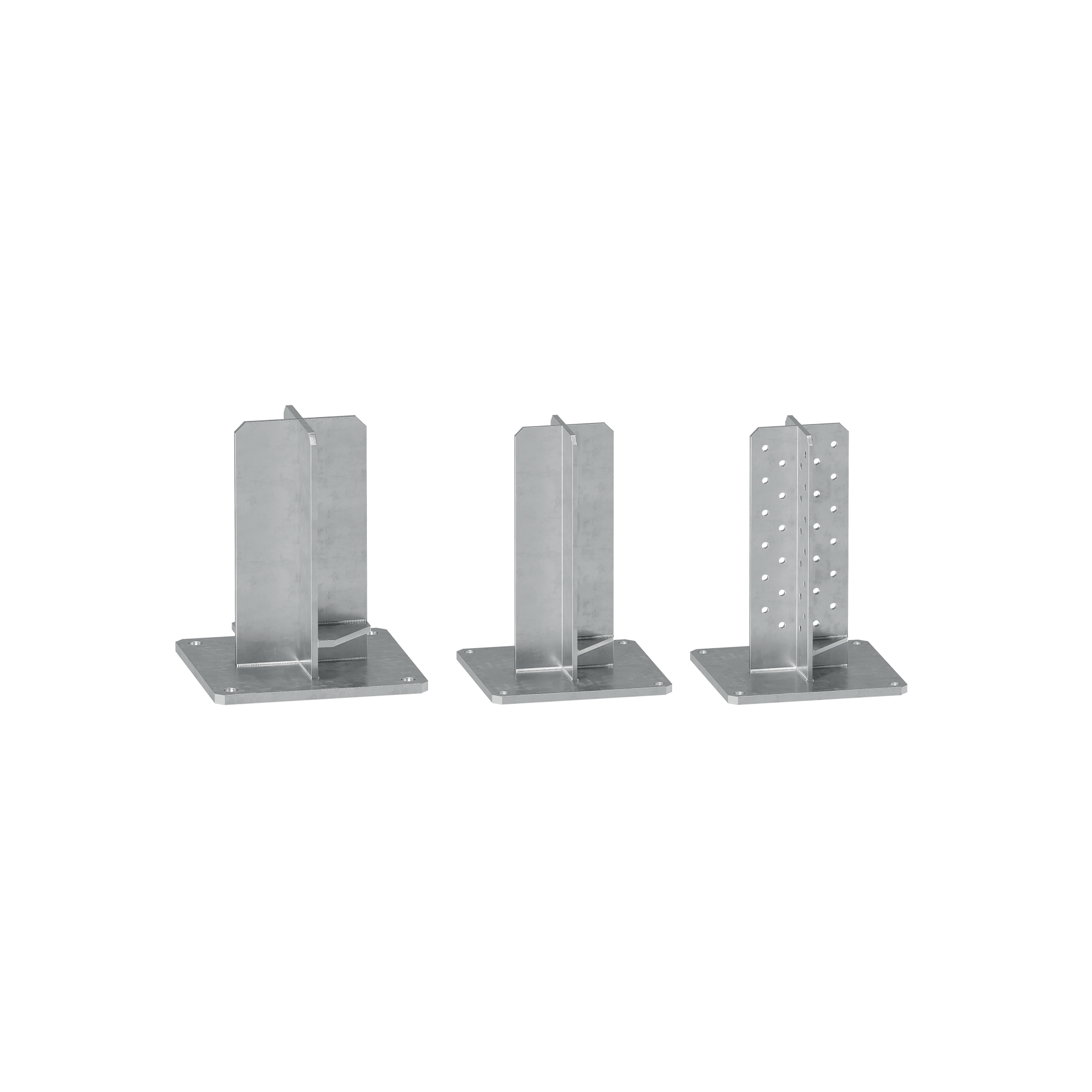

Подставка X10 для дерева доступна в двух версиях: без отверстий, для использования с самосверлящими дюбелями SBD, гладкими дюбелями или болтами; при диффузном сверлении может использоваться с эпоксидным клеем XEPOX.
Ограничение основания может поглощать вертикальные и горизонтальные нагрузки, что позволяет строить беседки или беседки, не требующие распорок, открытые со всех сторон. X10 - стойкая к моменту почтовая база для фиксированных полуограничений; значения характеристического момента сертифицированы в обоих направлениях. Поперечная конфигурация и расположение креплений рассчитаны на разные уровни прочности.
Изготовленный из углеродистой стали, покрытой горячим цинкованием, он подходит для наружного использования в классах обслуживания 1, 2 и 3 из массивной древесины, клееного бруса, CLT и LVL.
Документы
-
Tехнические характеристики
-
Сертификат ETA
-
Файл CAD
-
Файл BIM.ifc
-
Файл BIM.rfa
XS10
XR10
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
B
[in]
|
P
[in]
|
H
[in]
|
s
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|---|---|
| XR10120 | 220 | 220 | 310 | 6 | 8 5/8'' | 8 5/8'' | 12 3/16'' | 0.236 | 1 |
