TYP F-FD-M

КОМБИНИРОВАННЫЕ ОПОРЫ

Полный спектр решений для стоек, заборов и оград, способный удовлетворить любые потребности с точки зрения размеров и сечений стоек (прямоугольные, квадратные и круглые).

Все предложенные варианты подходят для использования в классах эксплуатации 1, 2 и 3. Одни из них имеют горячую оцинковку, другие выполнены из нержавеющей стали A2 | AISI304 или имеют лакокрасочное покрытие коричневого или графитового черного цвета. Некоторые можно крепить к бетону, другие оснащены стержнем, заливаемым бетоном, либо вбиваются в землю.

Все они подходят как для профессиональных монтажников, так и для любителей.

Связаться с агентом

Документы
Коды и размеры

Документы

Tехнические характеристики

Выберите язык
Сертификат ETA

Выберите язык

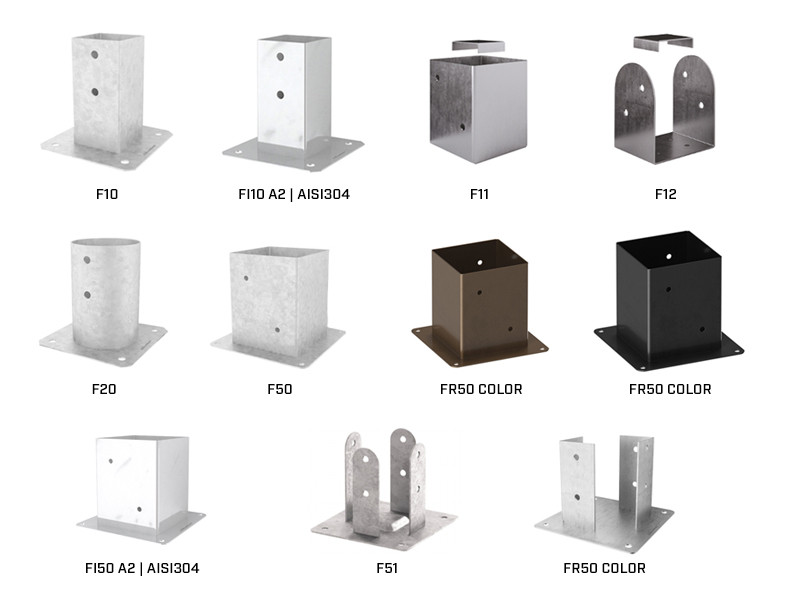

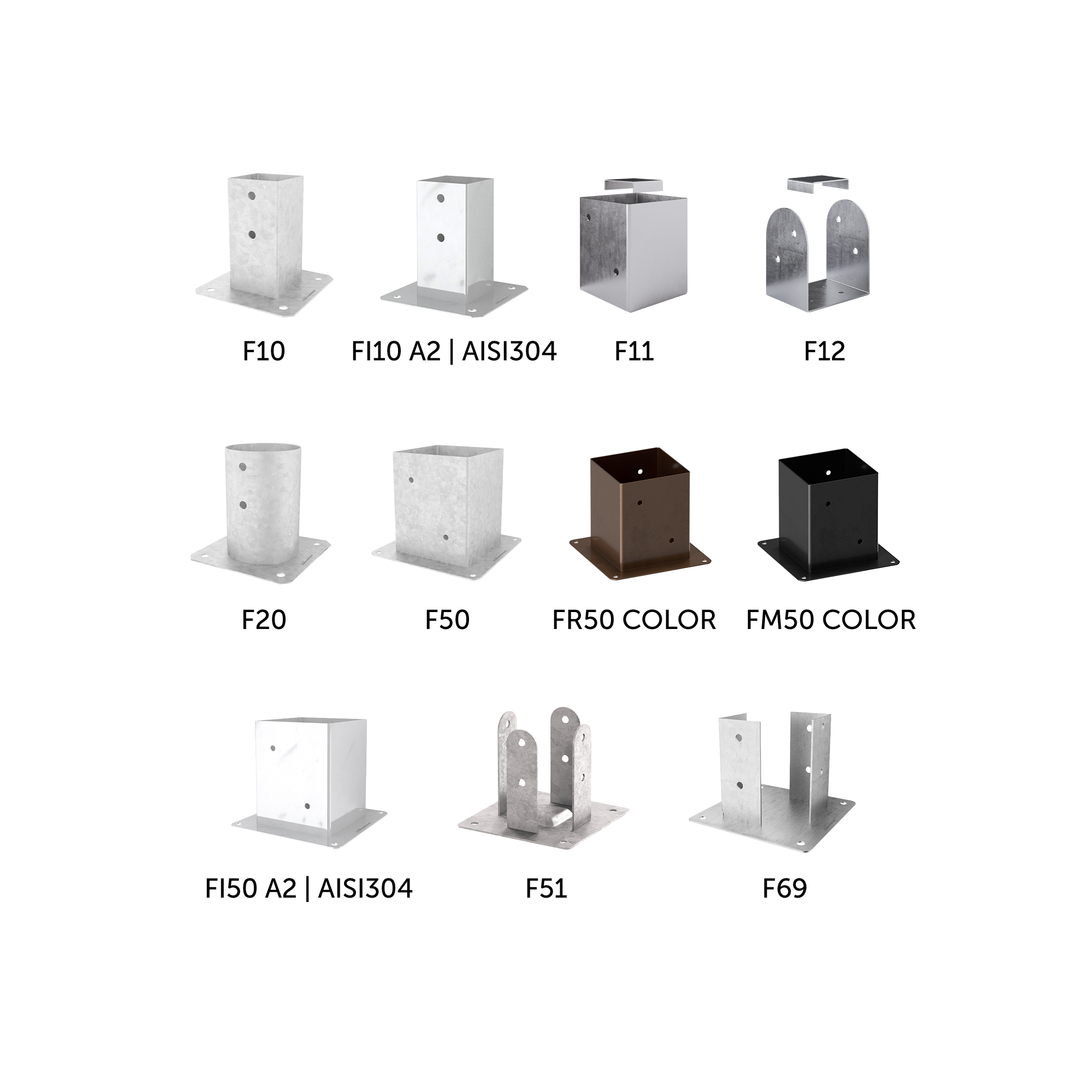

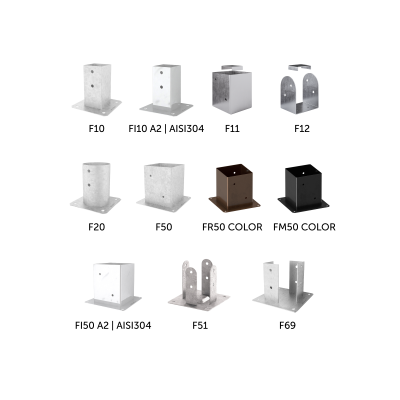

F10

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.
F1070	71	71	150	2	2 13/16''	2 13/16''	6''	0.079	1
F1080	81	81	150	2	3 3/16''	3 3/16''	6''	0.079	1
F1090	91	91	150	2	3 9/16''	3 9/16''	6''	0.079	1

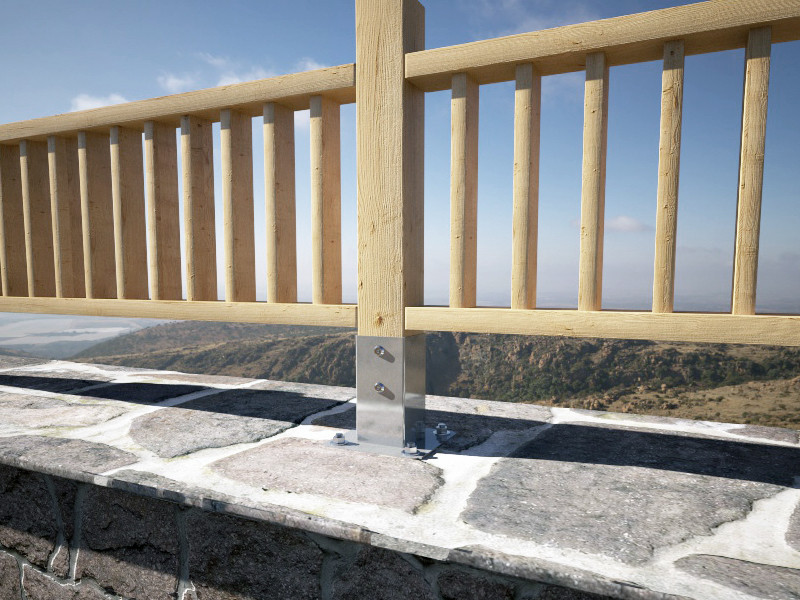

FI10 A2 | AISI304

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.	DOP
FI1070	71	71	150	2	2 13/16''	2 13/16''	6''	0.079	1
FI1090	91	91	150	2	3 9/16''	3 9/16''	6''	0.079	1

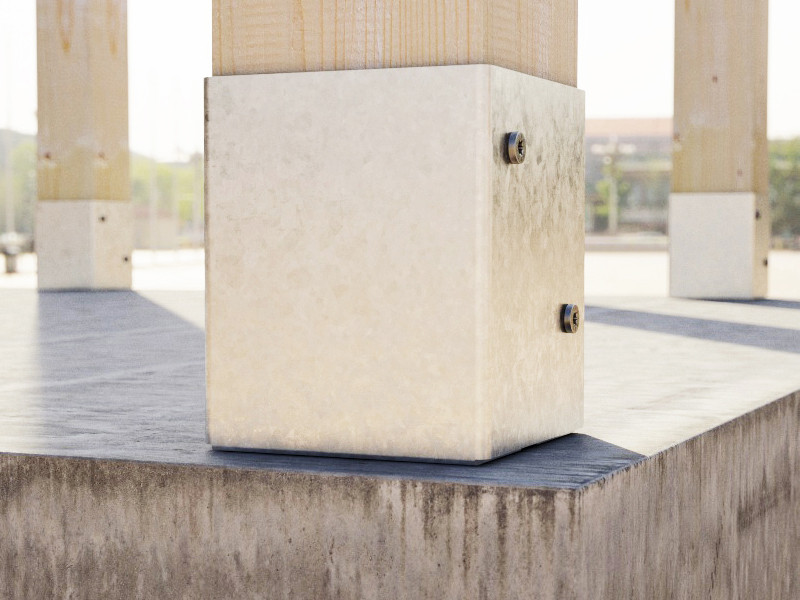

F11

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.
F1190	91	91	150	2.5	3 9/16''	3 9/16''	6''	0.098	1
F11100	101	101	150	2.5	4''	4''	6''	0.098	1
F11120	121	121	150	2.5	4 3/4''	4 3/4''	6''	0.098	1
F11140	141	141	200	3	5 9/16''	5 9/16''	8''	0.118	1
F11160	161	161	200	3	6 5/16''	6 5/16''	8''	0.118	1

F12

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.
F1270	72	60	100	2.5	2 13/16''	2 3/8''	4''	0.098	1
F1280	82	60	100	2.5	3 1/4''	2 3/8''	4''	0.098	1
F1290	92	70	120	2.5	3 5/8''	2 3/4''	4 3/4''	0.098	1
F12100	102	80	120	2.5	4''	3 1/8''	4 3/4''	0.098	1
F12120	122	100	140	2.5	4 13/16''	4''	5 1/2''	0.098	1
F12140	142	120	160	3	5 9/16''	4 3/4''	6 1/4''	0.118	1
F12160	162	140	180	3	6 3/8''	5 1/2''	7 1/8''	0.118	1

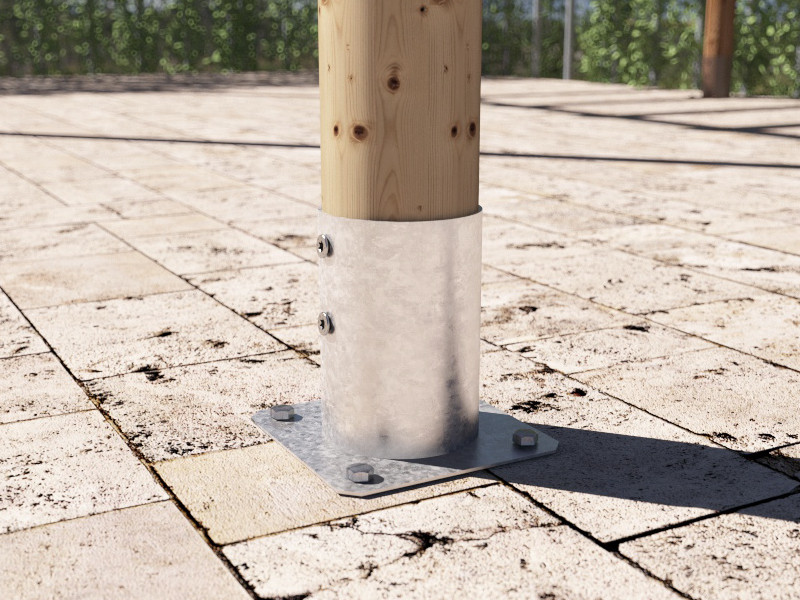

F20

CODE	Ø [mm]	H [mm]	s [mm]	pcs.
F2080	Ø81	150	2	1
F20100	Ø101	150	2	1
F20120	Ø121	150	2	1
F20140	Ø141	150	2	1

F50

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.
F50100	101	101	150	2.5	4''	4''	6''	0.098	1
F50120	121	121	150	2.5	4 3/4''	4 3/4''	6''	0.098	1
F50140	141	141	150	2.5	5 9/16''	5 9/16''	6''	0.098	1
F50160	161	161	200	2.5	6 5/16''	6 5/16''	8''	0.098	1
F50180	181	181	200	2.5	7 1/8''	7 1/8''	8''	0.098	1
F50200	201	201	200	2.5	8''	8''	8''	0.098	1

FR50 COLOR

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.
FR50100	101	101	150	2.5	4''	4''	6''	0.098	1
FR50120	121	121	150	2.5	4 3/4''	4 3/4''	6''	0.098	1

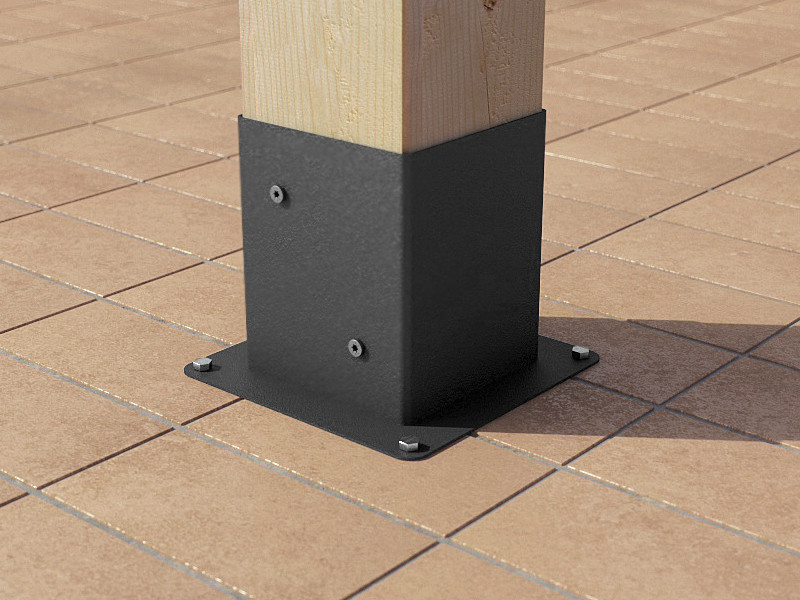

FM50 COLOR

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.
FM50100	101	101	150	2.5	4''	4''	6''	0.098	1
FM50120	121	121	150	2.5	4 3/4''	4 3/4''	6''	0.098	1
FM50160	161	161	200	2.5	6 5/16''	6 5/16''	8''	0.098	1
FM50200	201	201	200	2.5	8''	8''	8''	0.098	1

FI50 A2 | AISI304

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.
FI50100	101	101	150	2.5	4''	4''	6''	0.098	1
FI50120	121	121	150	2.5	4 3/4''	4 3/4''	6''	0.098	1
FI50140	141	141	150	2.5	5 9/16''	5 9/16''	6''	0.098	1
FI50160	161	161	200	2.5	6 5/16''	6 5/16''	8''	0.098	1
FI50200	201	201	200	2.5	8''	8''	8''	0.098	1

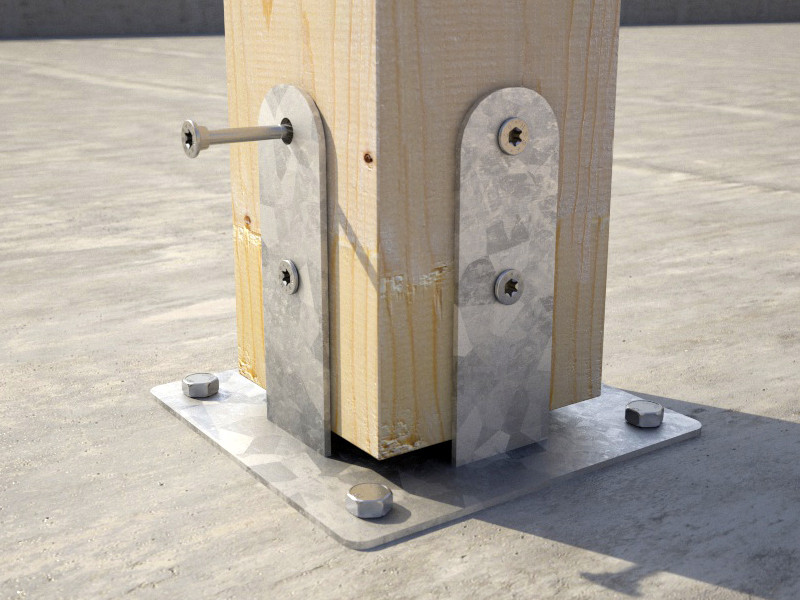

F51

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.
F51120	121	121	150	3	4 3/4''	4 3/4''	6''	0.118	1
F51140	141	141	200	3	5 9/16''	5 9/16''	8''	0.118	1
F51160	161	161	200	4	6 5/16''	6 5/16''	8''	0.157	1
F51200	201	201	225	4	8''	8''	8 7/8''	0.157	1

F69

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.
F69100	101	101	150	2.5	4''	4''	6''	0.098	1
F69120	121	121	150	2.5	4 3/4''	4 3/4''	6''	0.098	1
F69160	161	161	200	3	6 5/16''	6 5/16''	8''	0.118	1
F69200	201	201	220	3	8''	8''	8 5/8''	0.118	1

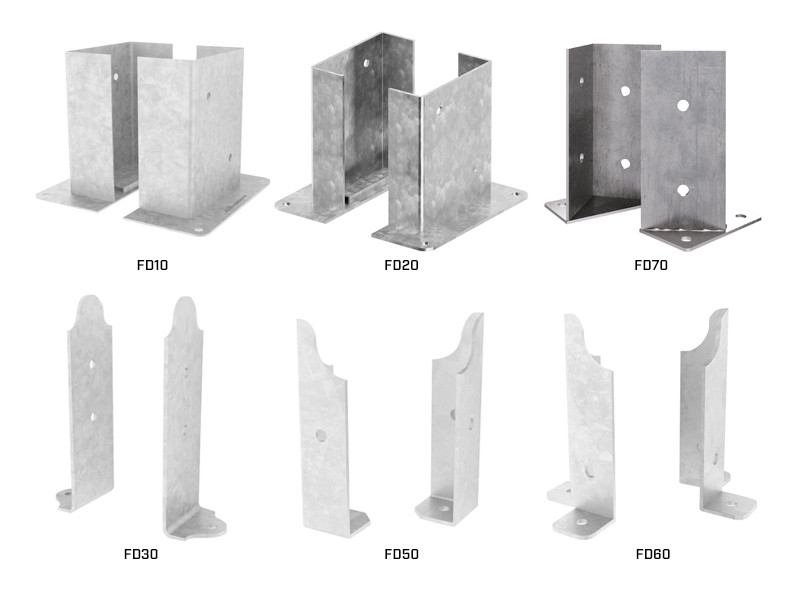

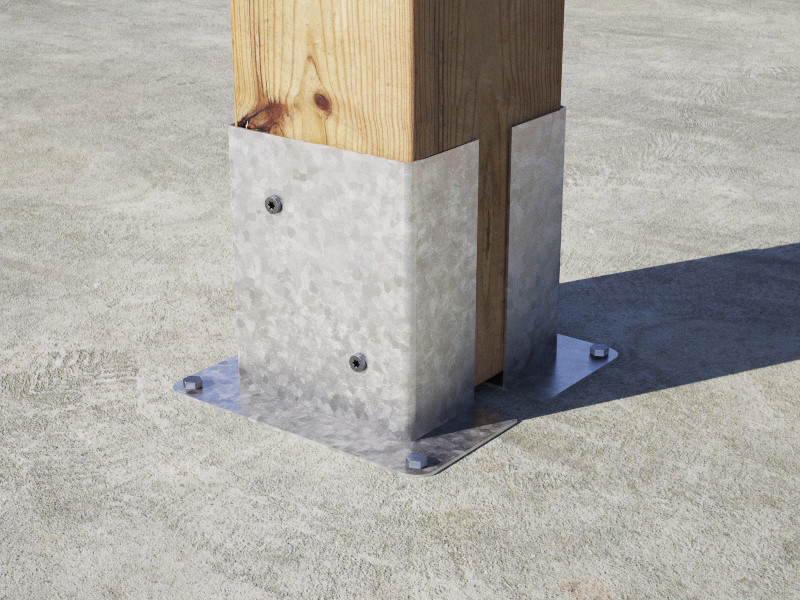

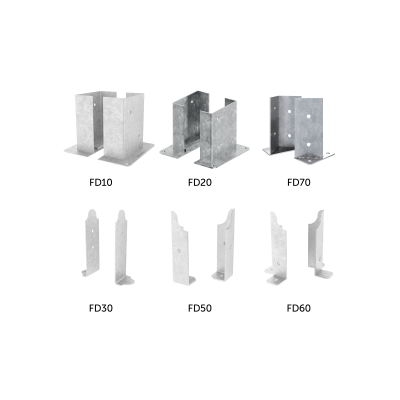

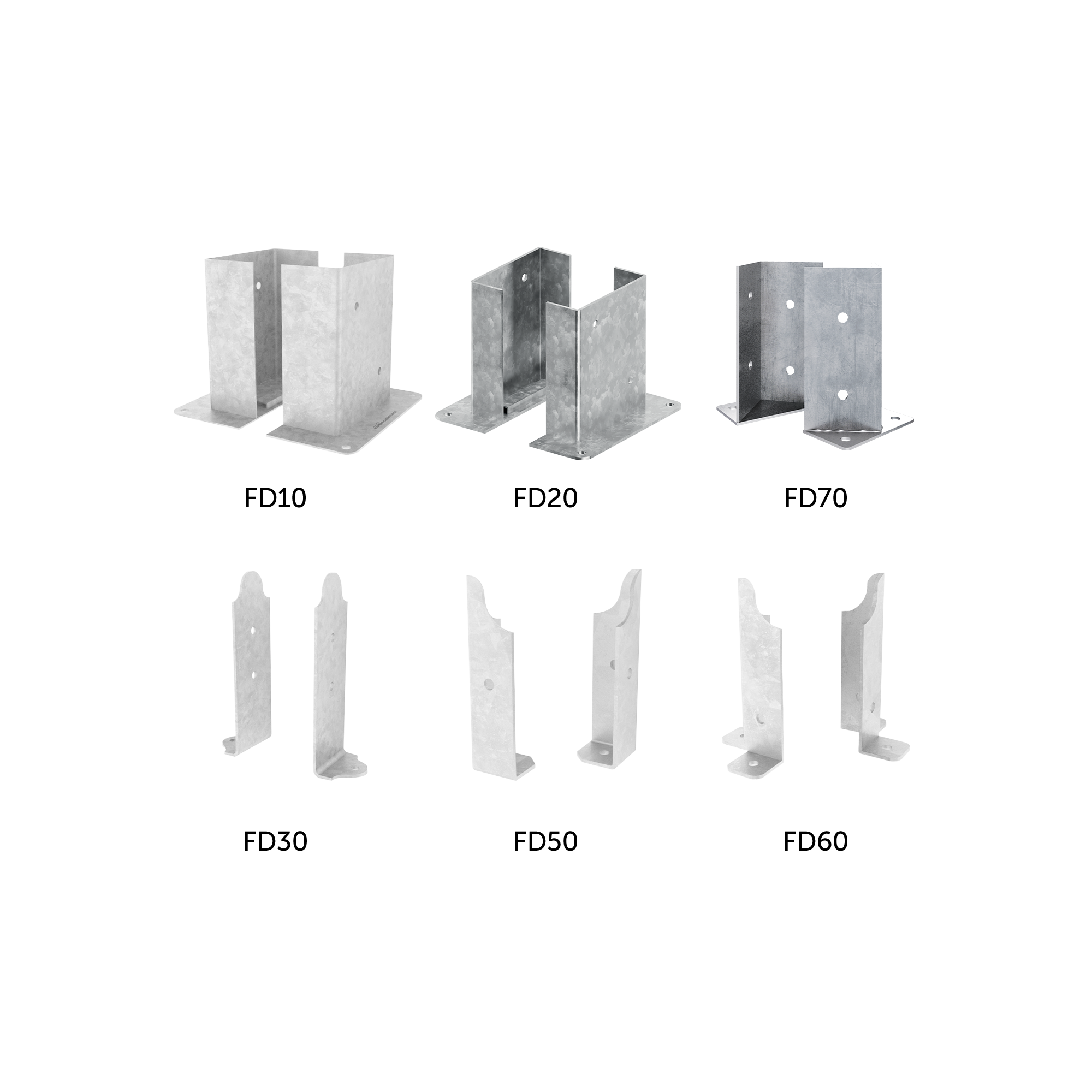

FD10

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.
FD10120	121	56	200	2.5	4 3/4''	2 3/16''	8''	0.098	1
FD10140	141	66	200	2.5	5 9/16''	2 5/8''	8''	0.098	1
FD10160	161	76	200	2.5	6 5/16''	3''	8''	0.098	1
FD10180	181	86	200	2.5	7 1/8''	3 3/8''	8''	0.098	1
FD10200	201	96	200	2.5	8''	3 3/4''	8''	0.098	1

FD20

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.
FD20120	121	38	200	4	4 3/4''	1 1/2''	8''	0.157	1
FD20140	141	46	200	4	5 9/16''	1 13/16''	8''	0.157	1
FD20160	161	54	200	4	6 5/16''	2 1/8''	8''	0.157	1
FD20200	201	66	200	4	8''	2 5/8''	8''	0.157	1

FD30

CODE	B [mm]	H [mm]	s [mm]	pcs.	DOP
FD3060	60	180	4	1
FD3080	80	240	4	1

FD50

CODE	B [mm]	H [mm]	s [mm]	pcs.	DOP
FD5050	46	185	4	1
FD5080	76	220	4	1

FD60

CODE	B [mm]	H [mm]	s [mm]	pcs.	DOP
FD6050	46	185	4	1
FD6080	76	220	4	1

FD70

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.
FD7080	81	81	180	3	3 3/16''	3 3/16''	7 1/8''	0.118	1
FD70100	101	101	220	3	4''	4''	8 5/8''	0.118	1

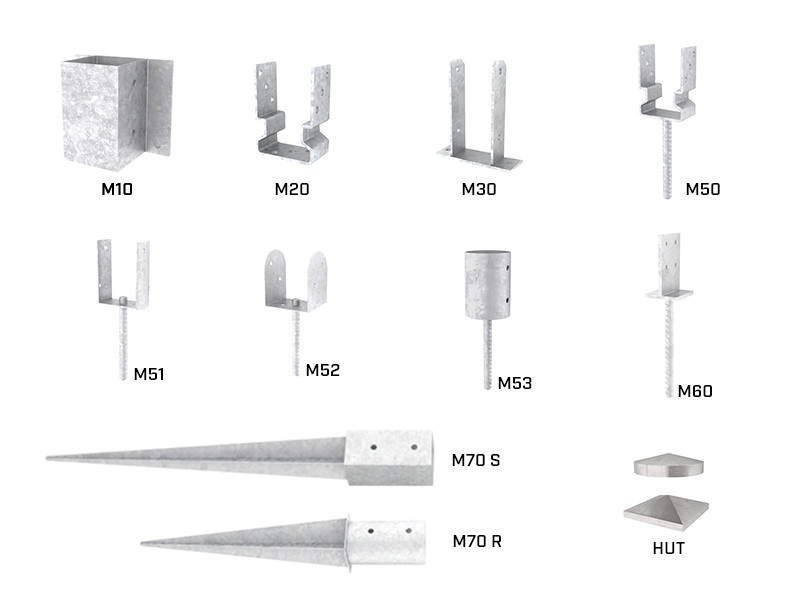

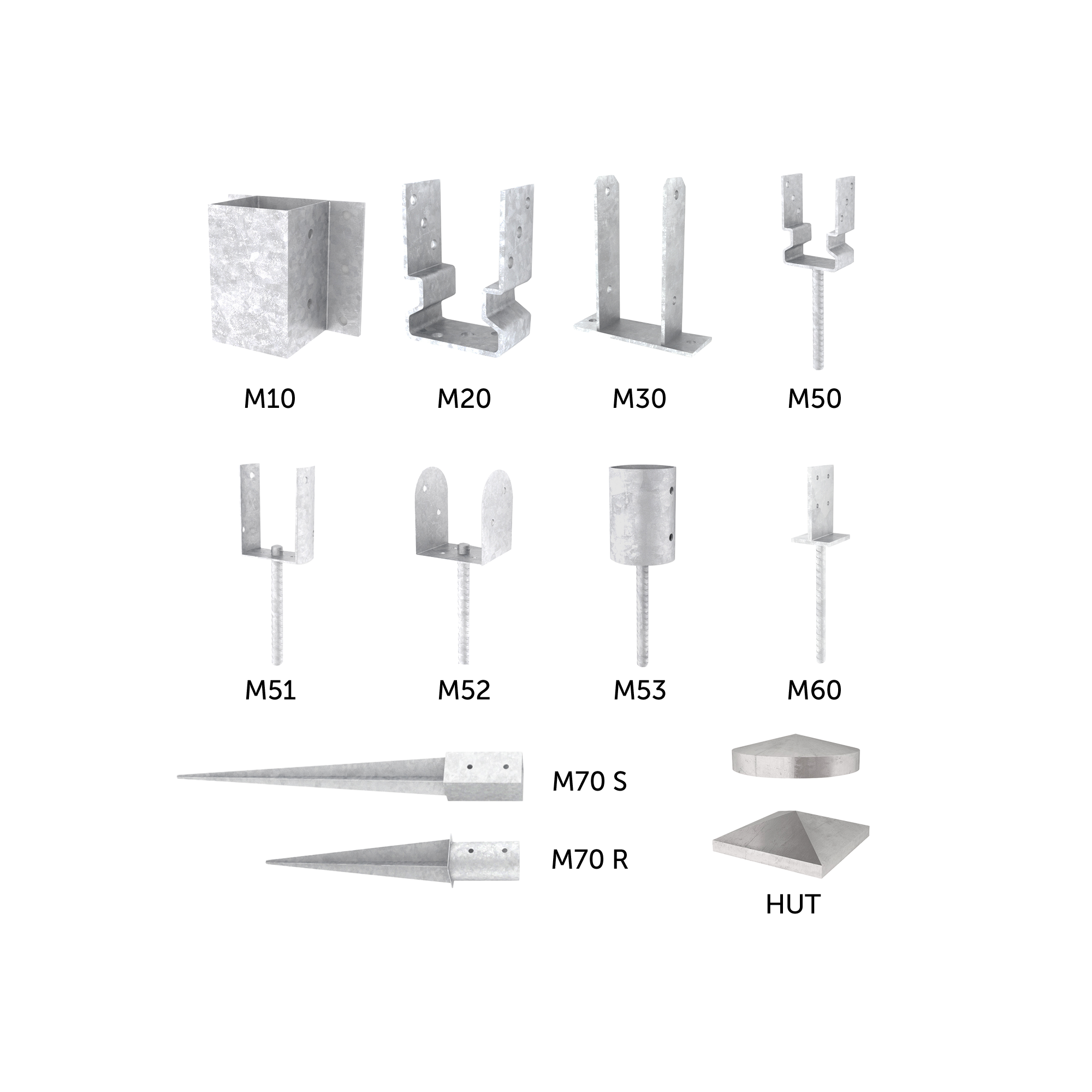

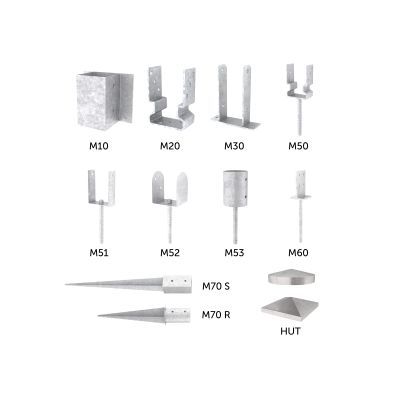

M10

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.
M1070	71	71	150	2	2 13/16''	2 13/16''	6''	0.079	1
M1090	91	91	150	2	3 9/16''	3 9/16''	6''	0.079	1

M20

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.
M2070	71	60	150	5	2 13/16''	2 3/8''	6''	0.197	1
M2090	91	60	150	5	3 9/16''	2 3/8''	6''	0.197	1
M20100	101	60	150	5	4''	2 3/8''	6''	0.197	1
M20120	121	60	150	5	4 3/4''	2 3/8''	6''	0.197	1

M30

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.	DOP
M3070	71	50	200	5	2 13/16''	1 15/16''	8''	0.197	1
M3080	81	50	200	5	3 3/16''	1 15/16''	8''	0.197	1
M3090	91	50	200	5	3 9/16''	1 15/16''	8''	0.197	1
M30100	101	50	200	5	4''	1 15/16''	8''	0.197	1
M30120	121	50	200	5	4 3/4''	1 15/16''	8''	0.197	1	-

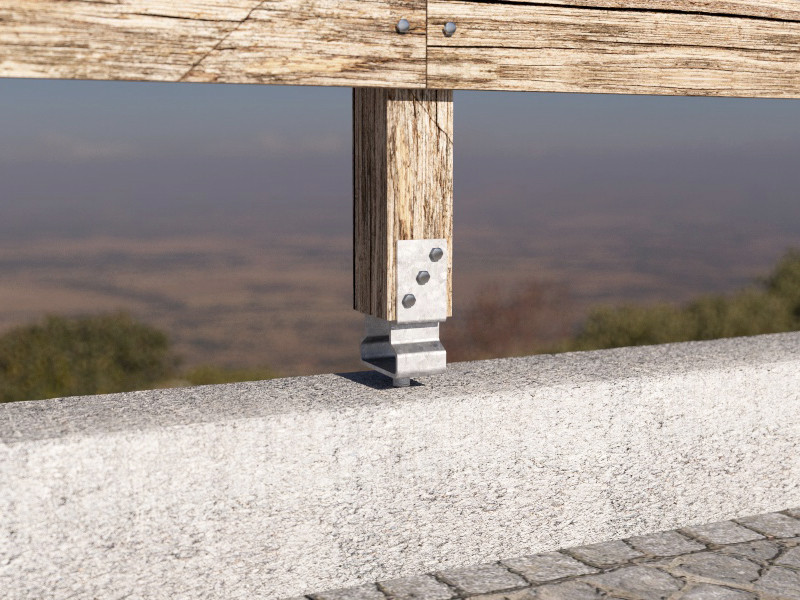

M50

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.
M5070	71	60	150	5	2 13/16''	2 3/8''	6''	0.197	1
M5090	91	60	150	5	3 9/16''	2 3/8''	6''	0.197	1
M50100	101	60	150	5	4''	2 3/8''	6''	0.197	1
M50120	121	60	150	5	4 3/4''	2 3/8''	6''	0.197	1

M51

CODE	Ø [mm]	H [mm]	s [mm]	pcs.
M51100	Ø101	150	3	1
M51120	Ø121	150	3	1

M52

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.
M5290	91	70	120	2.5	3 9/16''	2 3/4''	4 3/4''	0.098	1
M52100	101	80	120	2.5	4''	3 1/8''	4 3/4''	0.098	1
M52120	121	100	140	2.5	4 3/4''	4''	5 1/2''	0.098	1

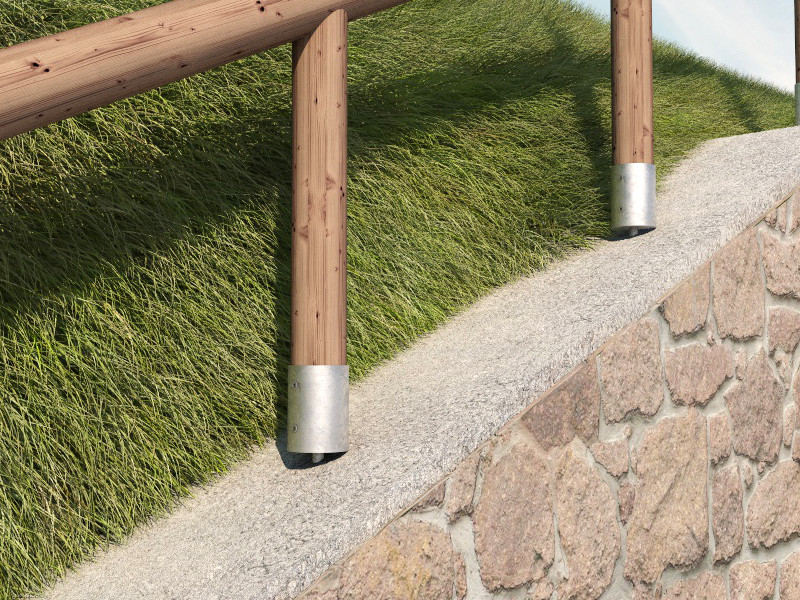

M53

CODE	Ø [mm]	H [mm]	s [mm]	pcs.
M5380	Ø81	150	3	1
M53100	Ø101	150	3	1
M53120	Ø121	150	3	1

M60

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.	DOP
M6080	80	80	130	8	3 1/8''	3 1/8''	5 1/8''	0.315	1

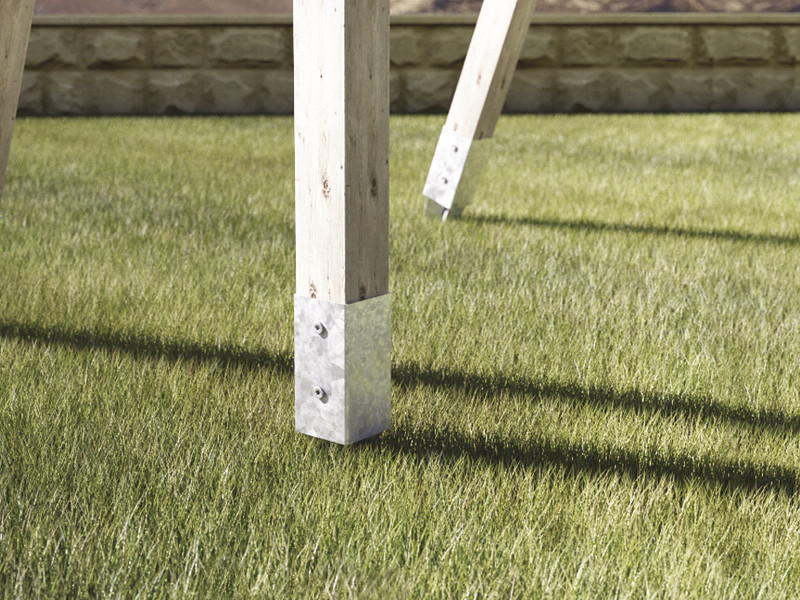

M70 S

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.
M70S70	71	71	150	2	2 13/16''	2 13/16''	6''	0.079	1
M70S90	91	91	150	2	3 9/16''	3 9/16''	6''	0.079	1
M70S100	101	101	150	2	4''	4''	6''	0.079	1
M70S120	121	121	150	2	4 3/4''	4 3/4''	6''	0.079	1

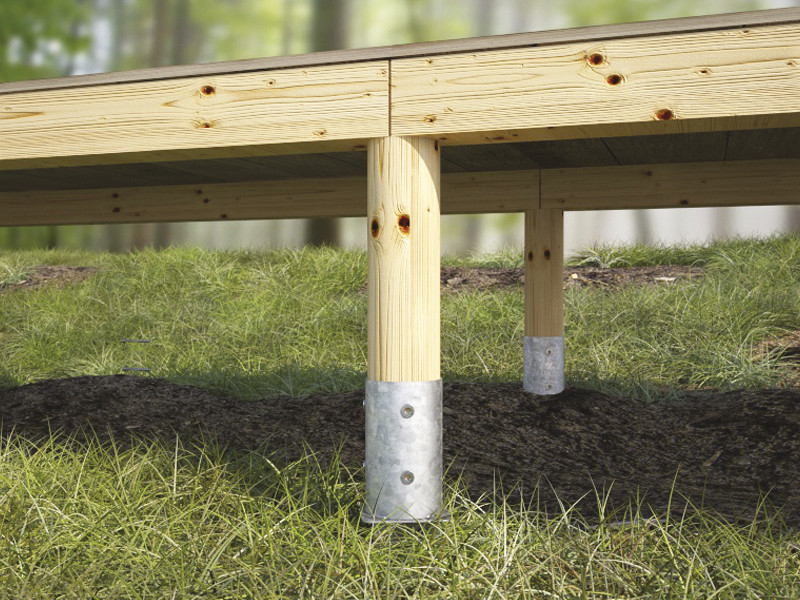

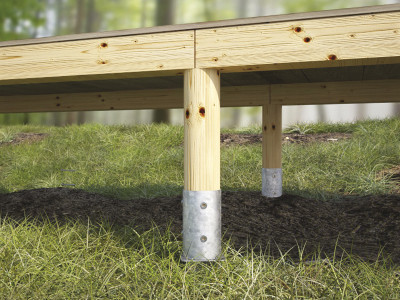

M70 R

CODE	Ø [mm]	H [mm]	s [mm]	pcs.
M70R80	Ø81	150	2	1
M70R100	Ø101	150	2	1
M70R120	Ø121	150	2	1

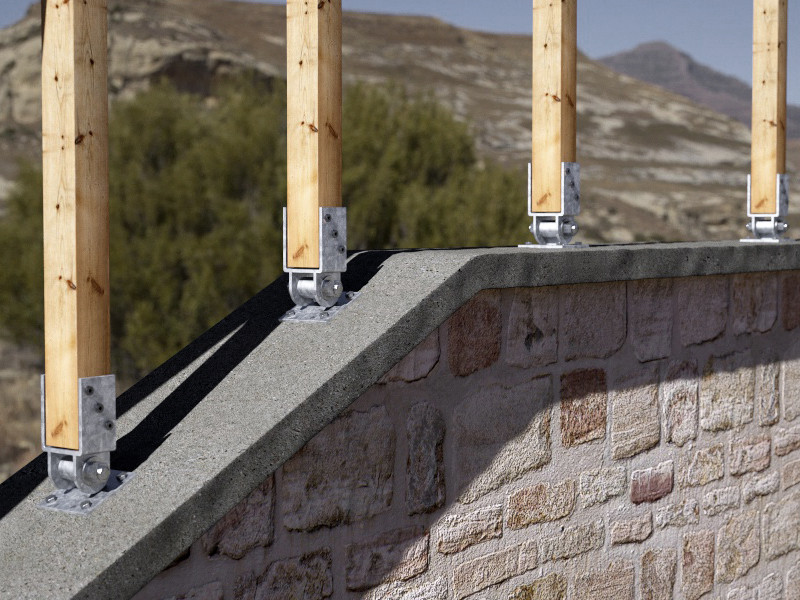

S40

CODE	B [mm]	P [mm]	H [mm]	s [mm]	B [in]	P [in]	H [in]	s [in]	pcs.
S4070	71	60	100	5	2 13/16''	2 3/8''	4''	0.197	1
S4090	91	60	100	5	3 9/16''	2 3/8''	4''	0.197	1

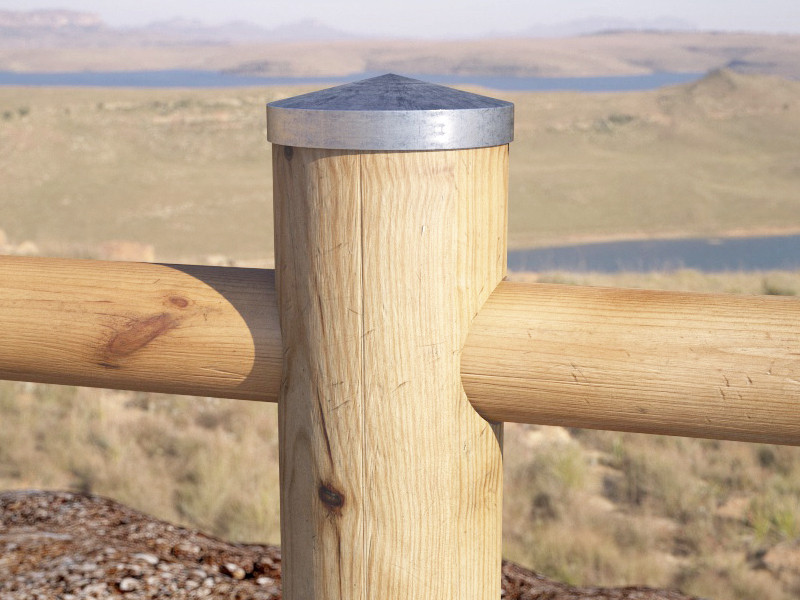

HUT

CODE	pcs.
HUTS70	10
HUTS90	10
HUTS100	10
HUTS120	10
HUTR80	10
HUTR100	10
HUTR120	10
