F70
Т-ОБРАЗНАЯ ОПОРА
F70 - это скрытая опора для столбов, предназначенная для размещения подставок любых размеров. Доступен в двух версиях: без отверстий, для использования с саморезами SBD; с отверстиями, для использования с гладкими дюбелями или болтами.
Описание
СКРЫТАЯ ОПОРА F70: ПРИЯТНЫЙ ЭСТЕТИЧЕСКИЙ ВИД И АДАПТАЦИЯ ДЛЯ КОЛОНН ВСЕХ РАЗМЕРОВ

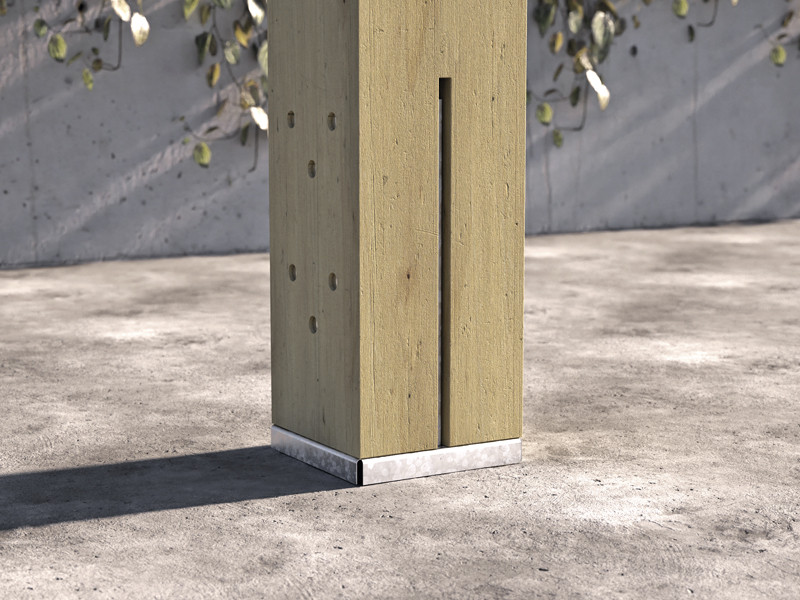

Внутренняя пластина для ножей основания стойки F70 используется для создания полностью скрытого соединения, что обеспечивает превосходный эстетический вид. F70 - это стойкая к моменту почтовая база для создания фиксированных полуограничений.
В зависимости от используемой конфигурации крепления получаются разные уровни прочности. Различные конфигурации крепления рассчитаны и сертифицированы в соответствии с ETA. F70 устойчив к сжатию, растяжению, сдвигу и моменту.
Для обеспечения превосходной прочности его можно интегрировать с пластиной F70 LIFT для создания подъема из земли и защиты анкеров от влаги. Изготовлен из углеродистой стали с горячим цинкованием, он подходит для классов эксплуатации 1, 2 и 3 и может использоваться для массивной древесины, клееного бруса, LVL**.
Документы
-
Tехнические характеристики
-
Сертификат ETA
-
Файл CAD
-
Файл BIM.ifc
-
Файл BIM.rfa

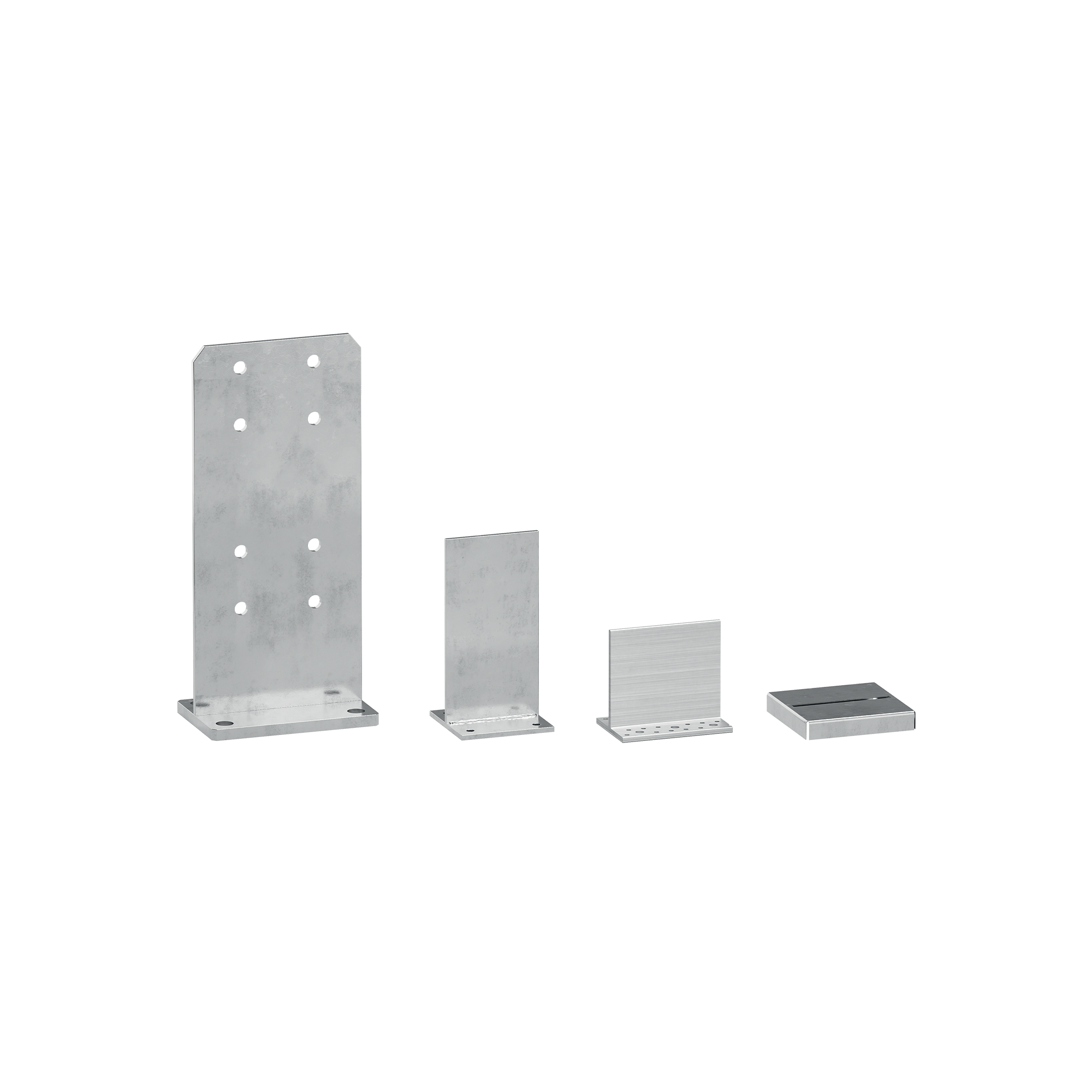

F70
F70 L - with holes
F70 LIFT
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| F70100LIFT | 120 | 120 | 20 | 2 | 1 |
| F70140LIFT | 160 | 160 | 22 | 2 | 1 |
