ALUMEGA

ШАРНИРНЫЙ СОЕДИНИТЕЛЬ ДЛЯ СТОЕЧНО-БАЛОЧНЫХ КОНСТРУКЦИЙ

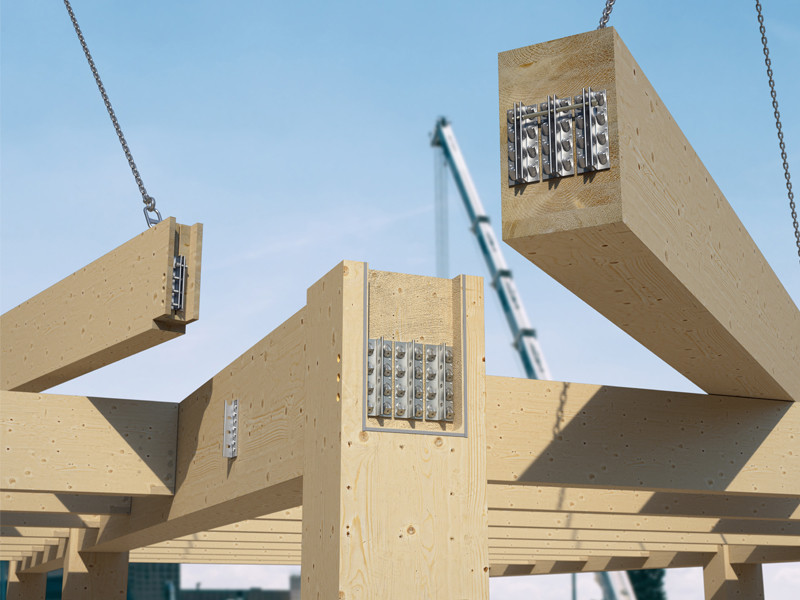

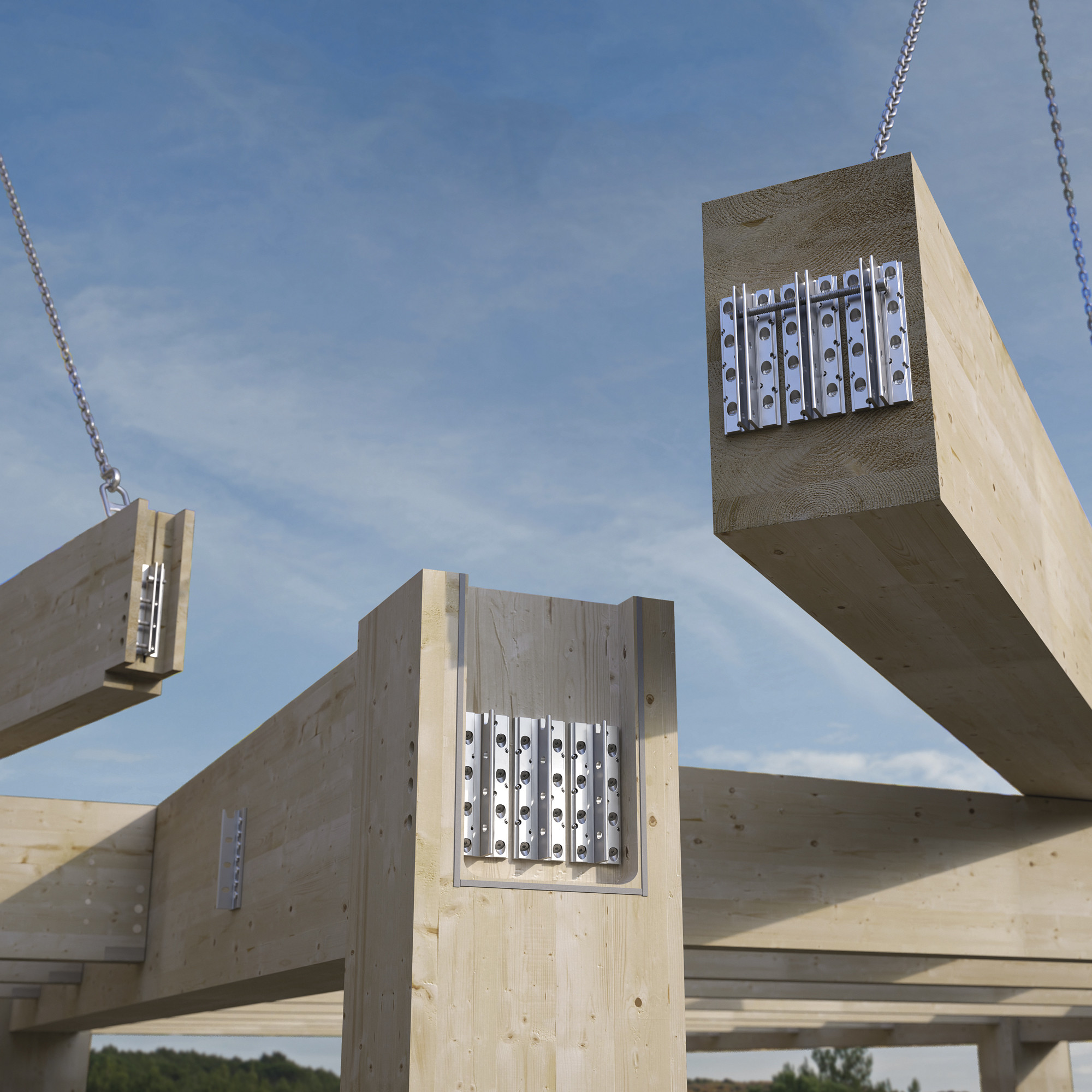

ALUMEGA — это соединитель, нормирующий соединения "балка-балка" и "балка-колонна" стоечно-балочных конструкций, в том числе с большими пролетами.

Шарнирный соединитель ALUMEGA допускает теоретически предполагаемое поведение при проектировании соединений "дерево-дерево":

Действует как шарнирное соединение, позволяющее балке свободно вращаться на концах.
В случае землетрясения или ветра соединение следует за вращением колонны, сохраняя сопротивление сдвигу в случае гравитационных нагрузок, исходящих от перекрытия, тем самым уменьшая повреждение конструкции.

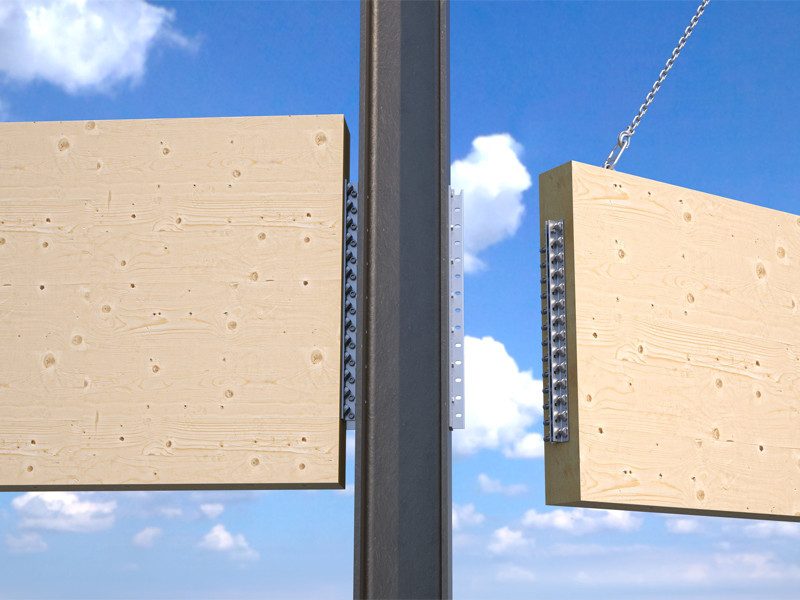

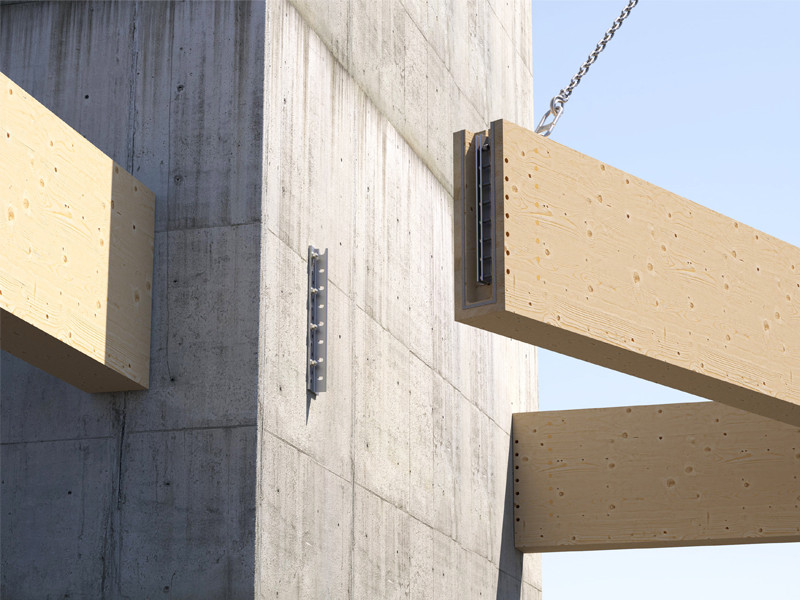

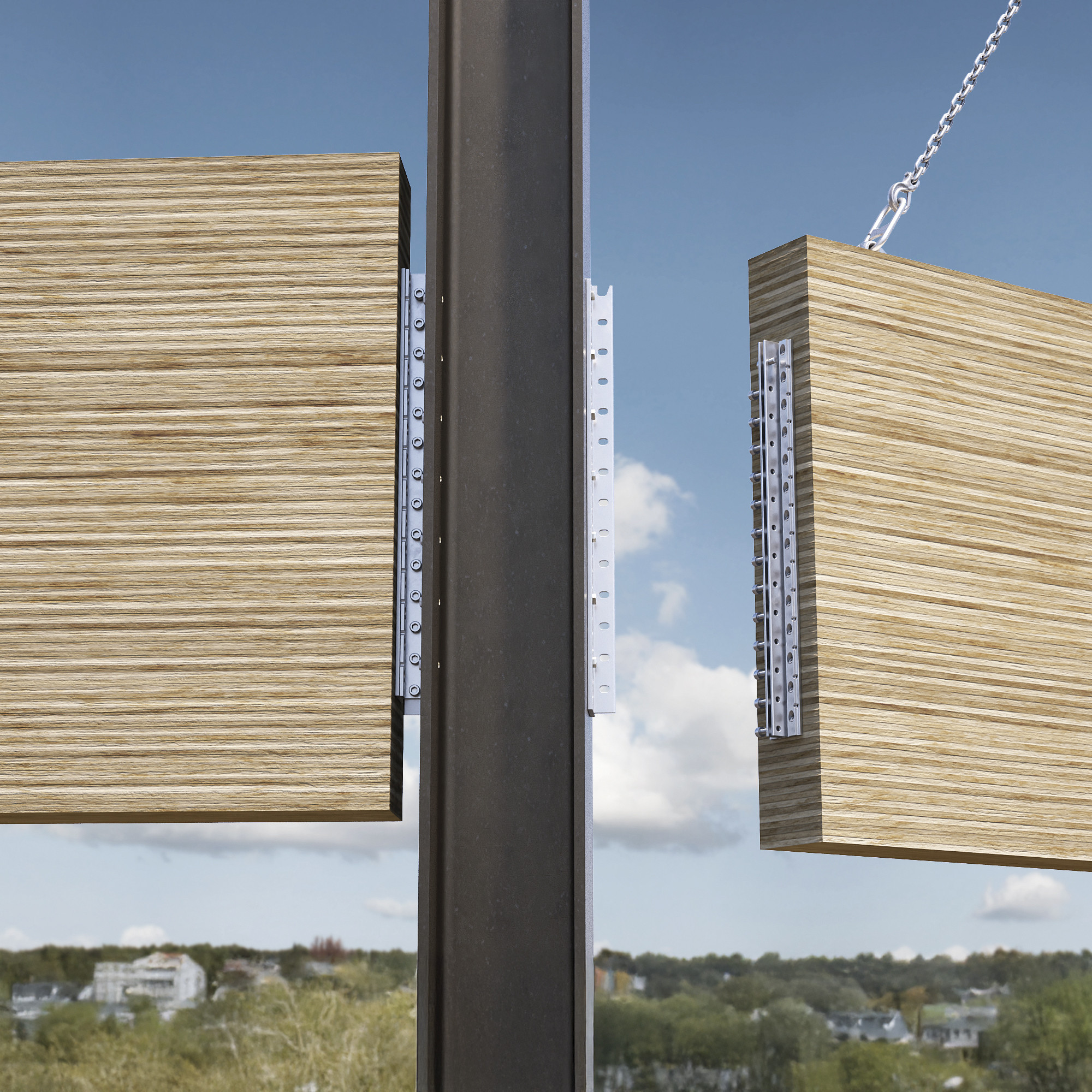

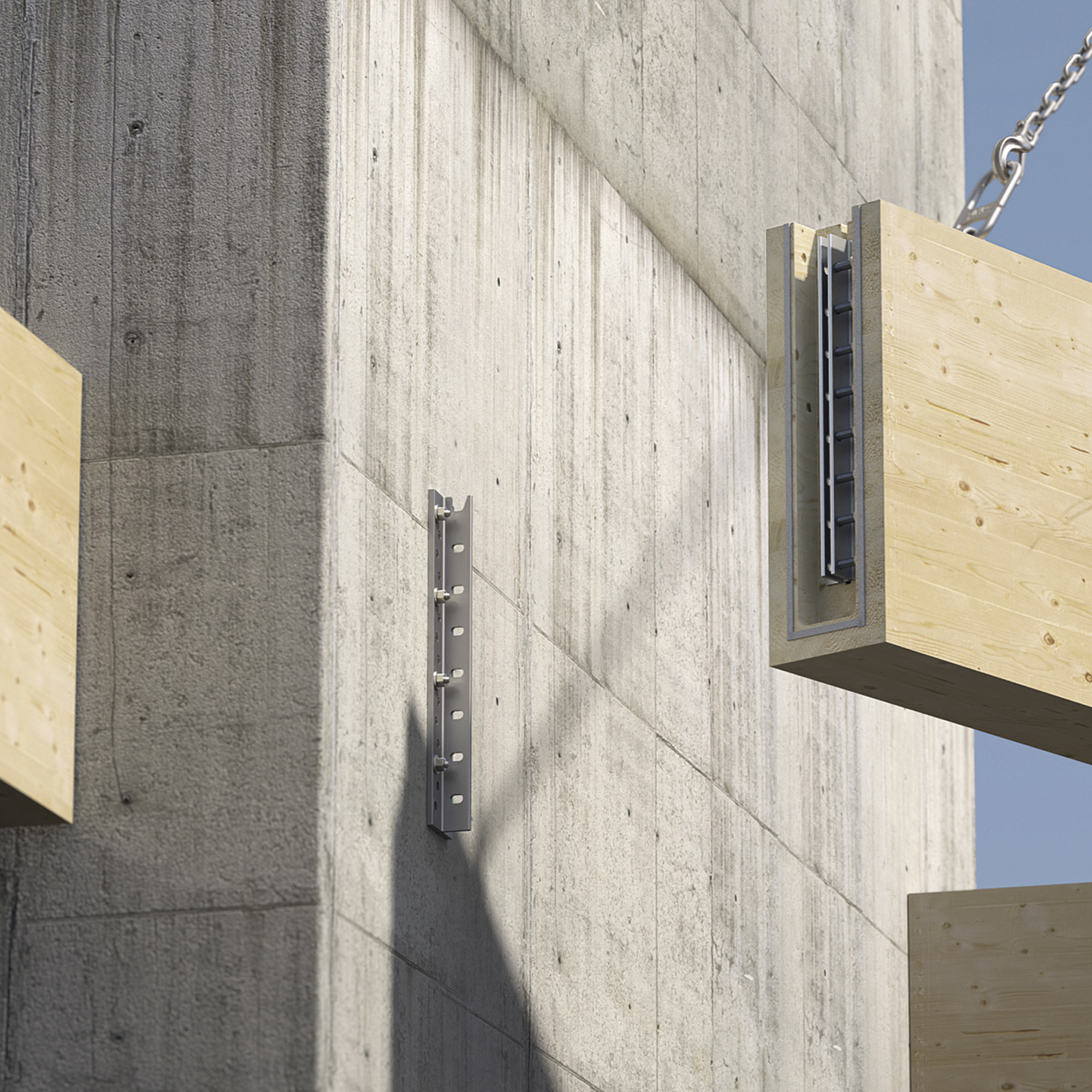

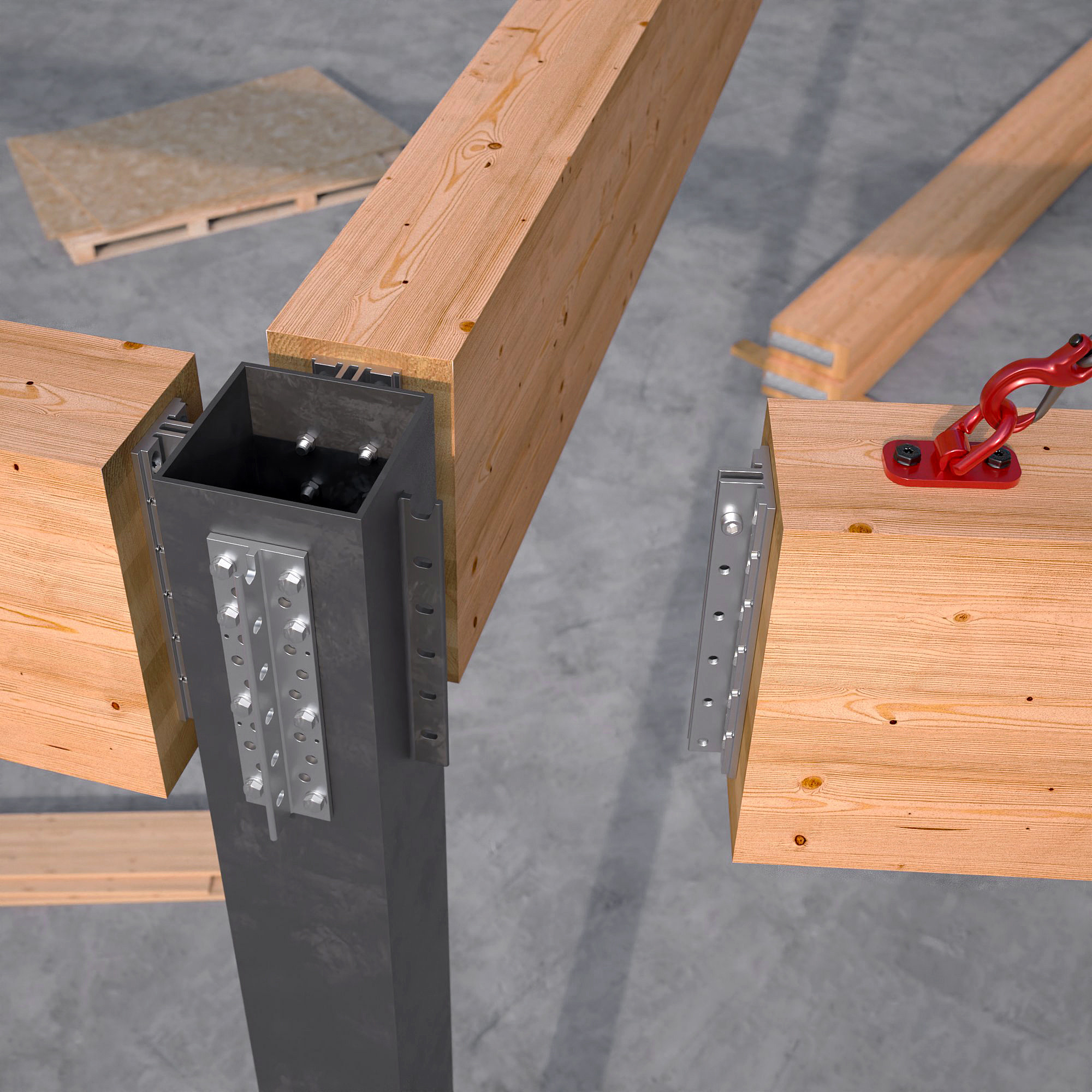

Возможность размещения нескольких модулей в ряд позволяет осуществлять любые соединения на дереве, бетоне и стали.

Связаться с агентом

Описание
Документы
Коды и размеры

Описание

ALUMEGA: монтажный допуск и вращательная способность.

Это соединитель с самым большим монтажным допуском среди всех прочих соединителей высокой нагрузочной способности на рынке:

• благодаря горизонтально ориентированным продолговатым отверстиям ALUMEGA может смещаться на 8 мм (+-4 мм) в осевом направлении;
• его особая геометрическая форма позволяет иметь боковой допуск перпендикулярно второстепенной балке.
• После прохождения строгих нормативных процедур был испытан и сертифицирован в соответствии с ETA-23/0824

Благодаря продолговатым отверстиям соединение идеально подходит для предотвращения сейсмических повреждений. Статическая характеристика шарнира позволяет избегать изгибающих моментов на опорных поверхностях, возникающих из-за прогиба балки.

ALUMEGA: простой монтаж с возможностью предварительной сборки.

Верхнее зенкерование позволяет использовать болт в качестве вспомогательного средства для позиционирования изделия. Соединение может быть предварительно собрано на заводе с завершением монтажа на месте с помощью простых болтов для стали.

Документы

Tехнические характеристики
Выберите язык
Tехнические характеристики Old
Выберите язык
ICC-ES Evaluation report USA

Выберите язык
Сертификат ETA

Выберите язык
Файл CAD

Выберите язык
Файлы для анкерных Concrete Anchors
Выберите язык
Файл BIM.ifc

Выберите язык
Файл BIM.rfa

Выберите язык
Калькулятор Alumega

Выберите язык
Инструкция по установке (Alumega HV - JV)
Выберите язык
Инструкция по установке (JIGALUMEGA)

Выберите язык

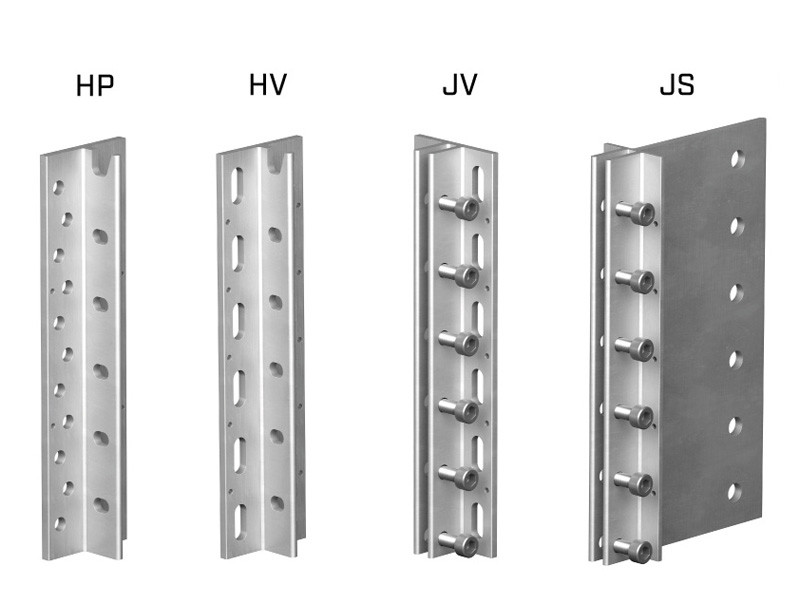

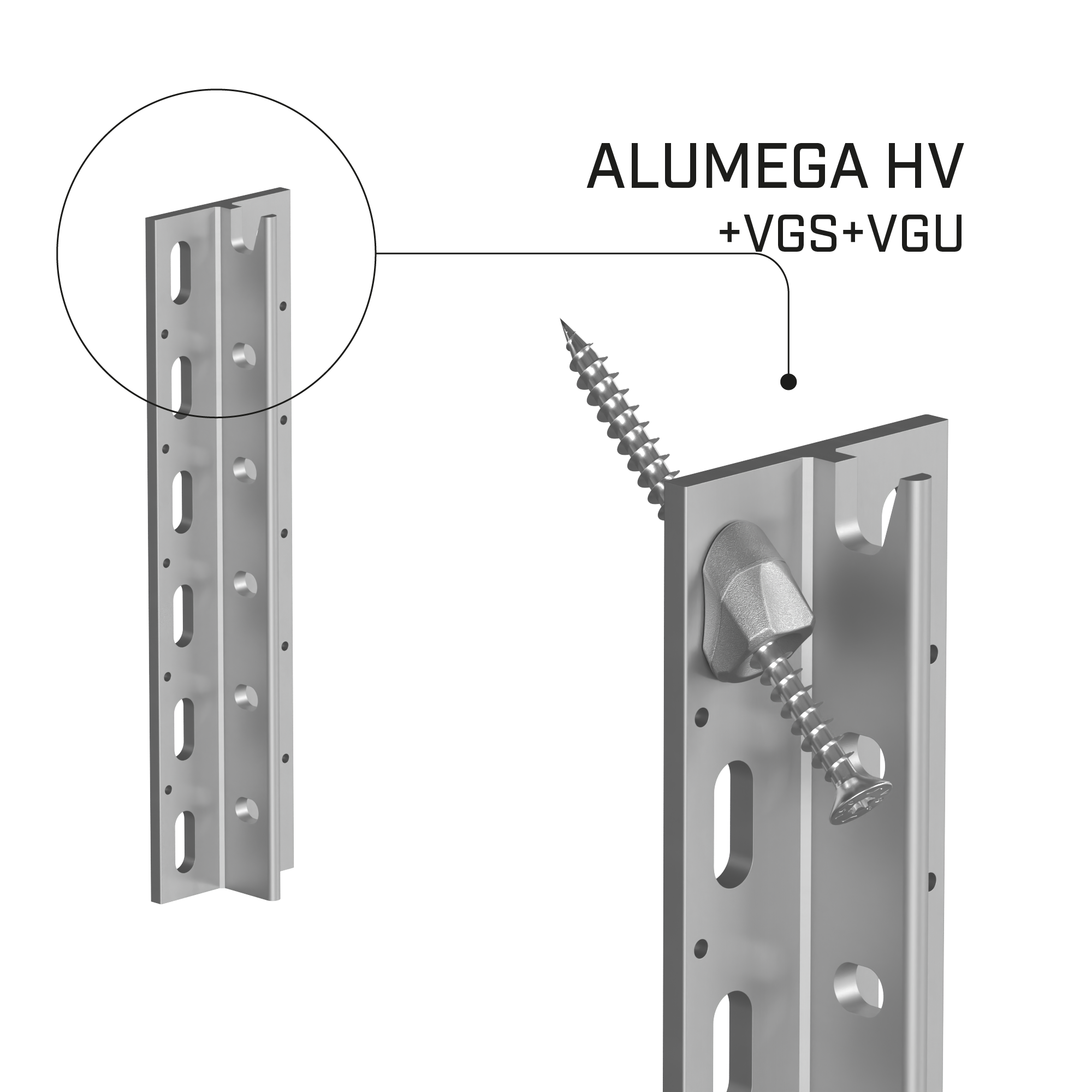

HV - HEADER CONNECTOR FOR TIMBER WITH INCLINED SCREWS

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240HV	95	50	240	-	-	-	1
ALUMEGA360HV	95	50	360	-	-	-	1
ALUMEGA720HV	95	50	720	-	-	-	1
ALUMEGA840HV	95	50	840	-	-	-	1

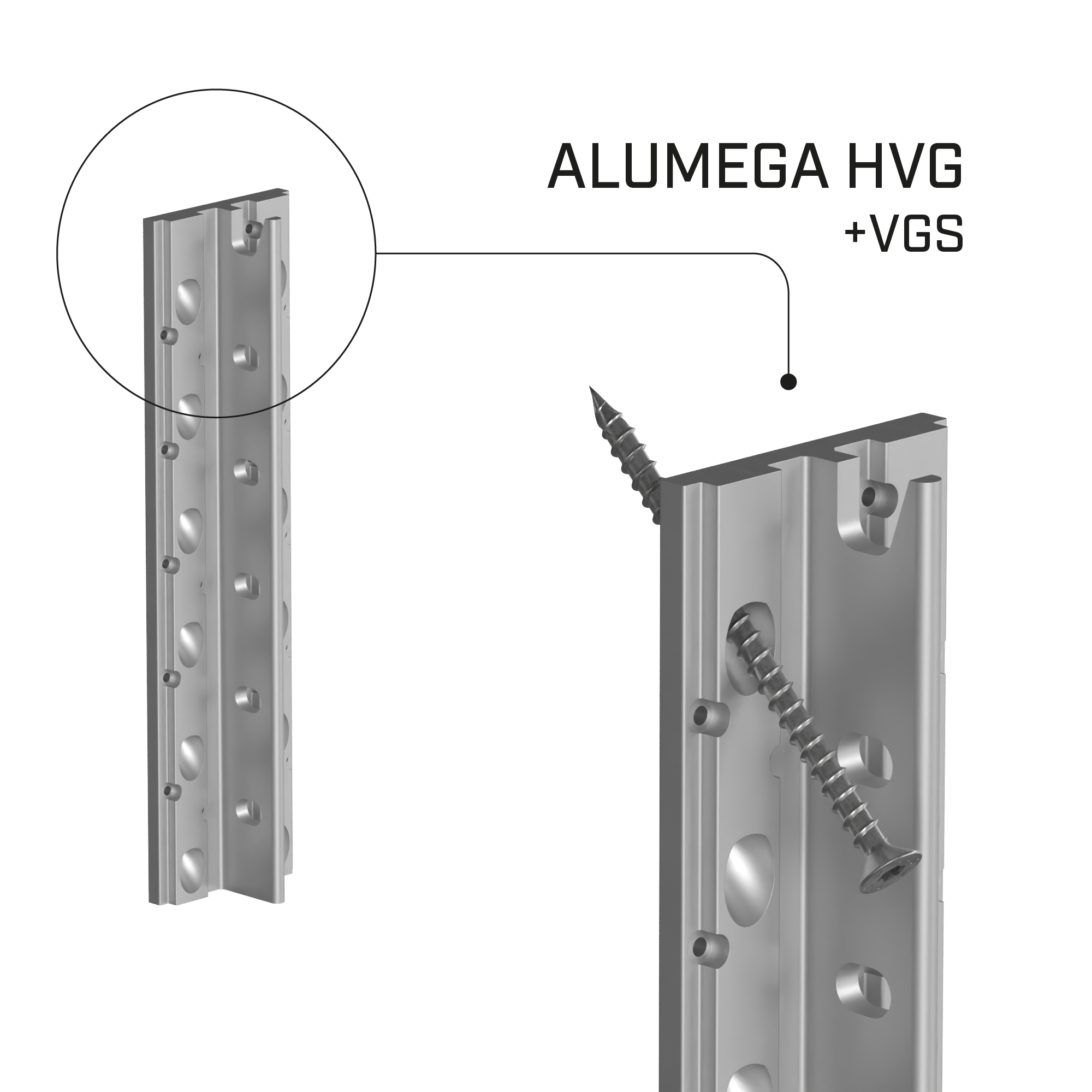

HVG - HEADER CONNECTOR FOR TIMBER WITH INCLINED SCREWS

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240HVG	95	50	240	-	-	-	1
ALUMEGA360HVG	95	50	360	-	-	-	1
ALUMEGA480HVG	95	50	480	-	-	-	1
ALUMEGA600HVG	95	50	600	-	-	-	1
ALUMEGA720HVG	95	50	720	-	-	-	1
ALUMEGA840HVG	95	50	840	-	-	-	1

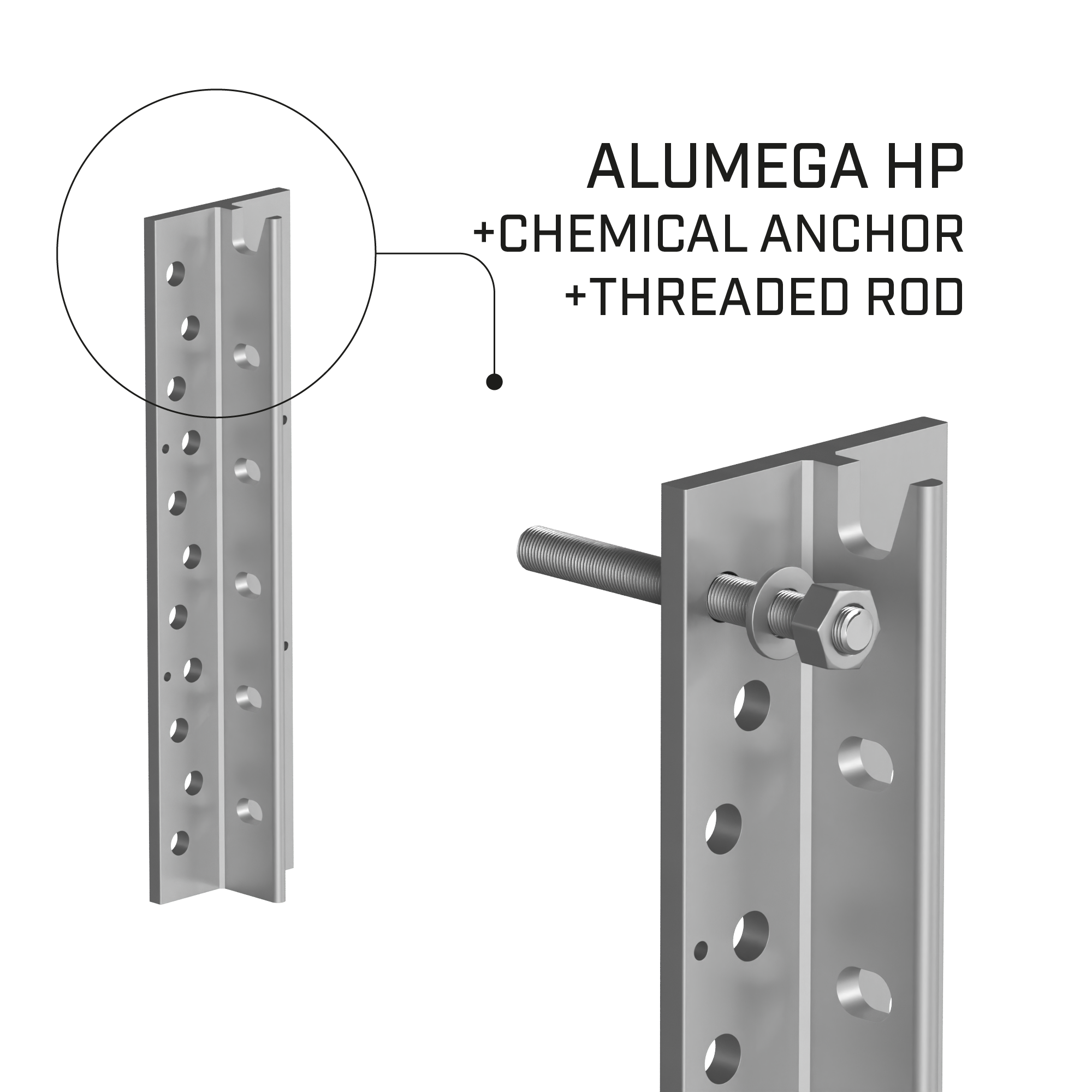

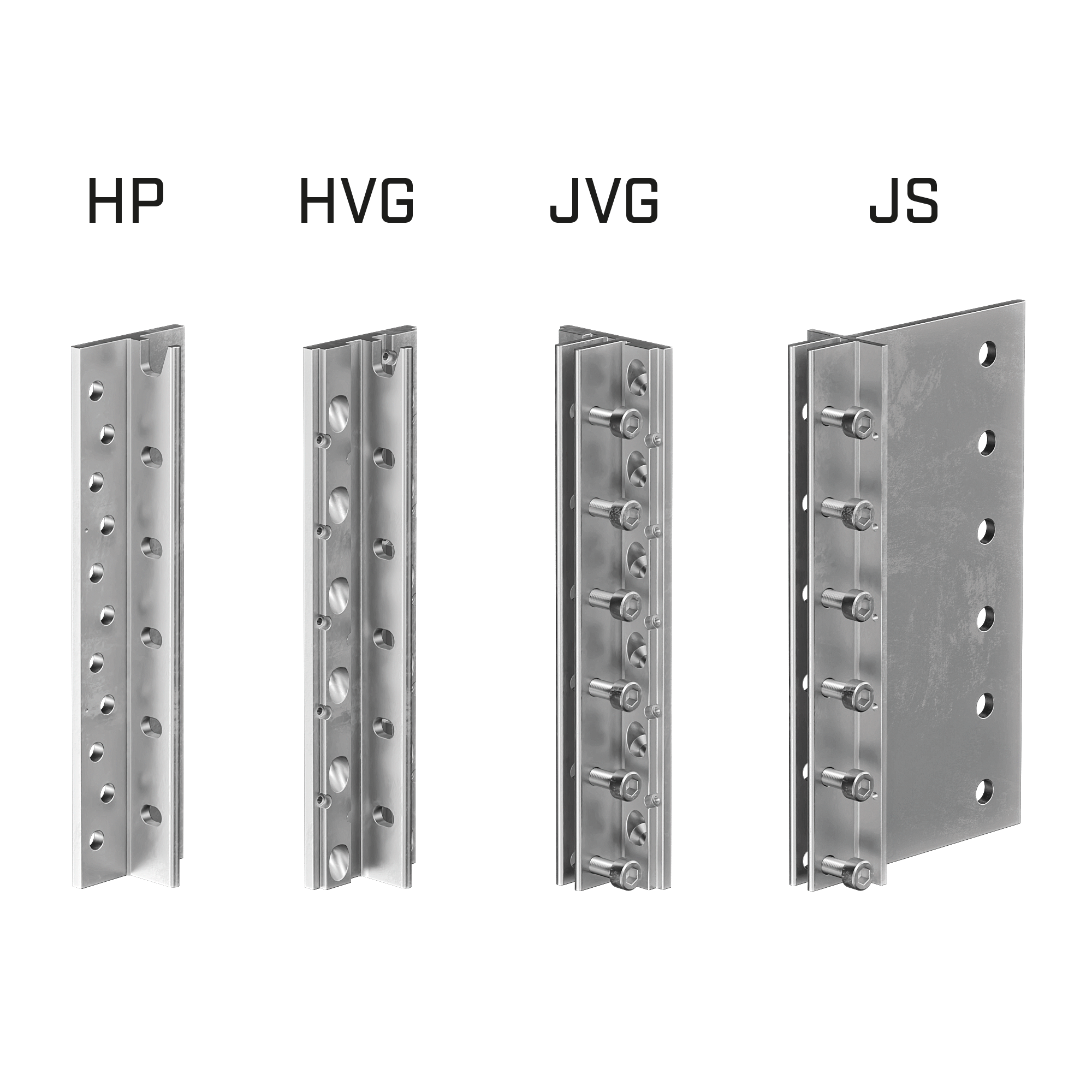

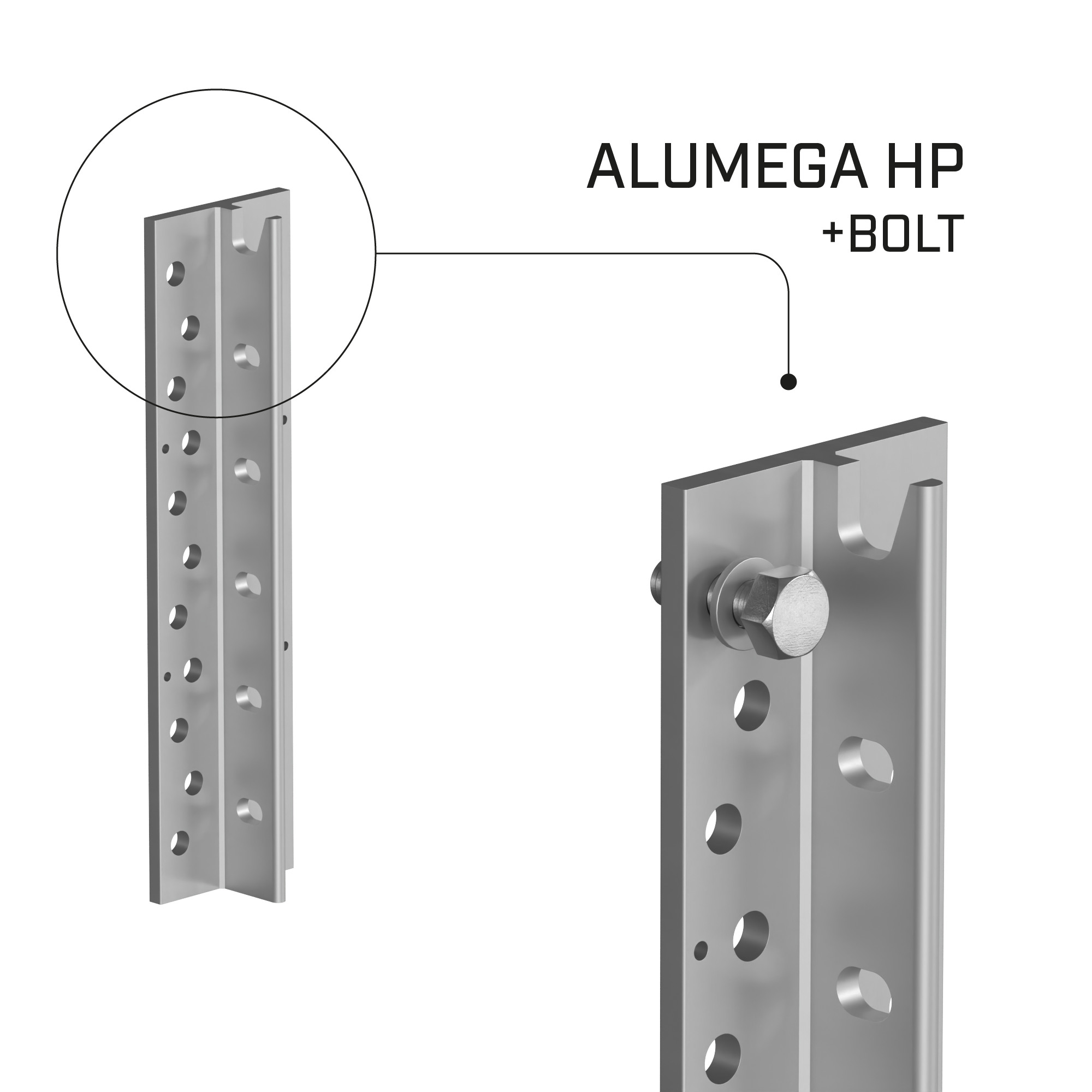

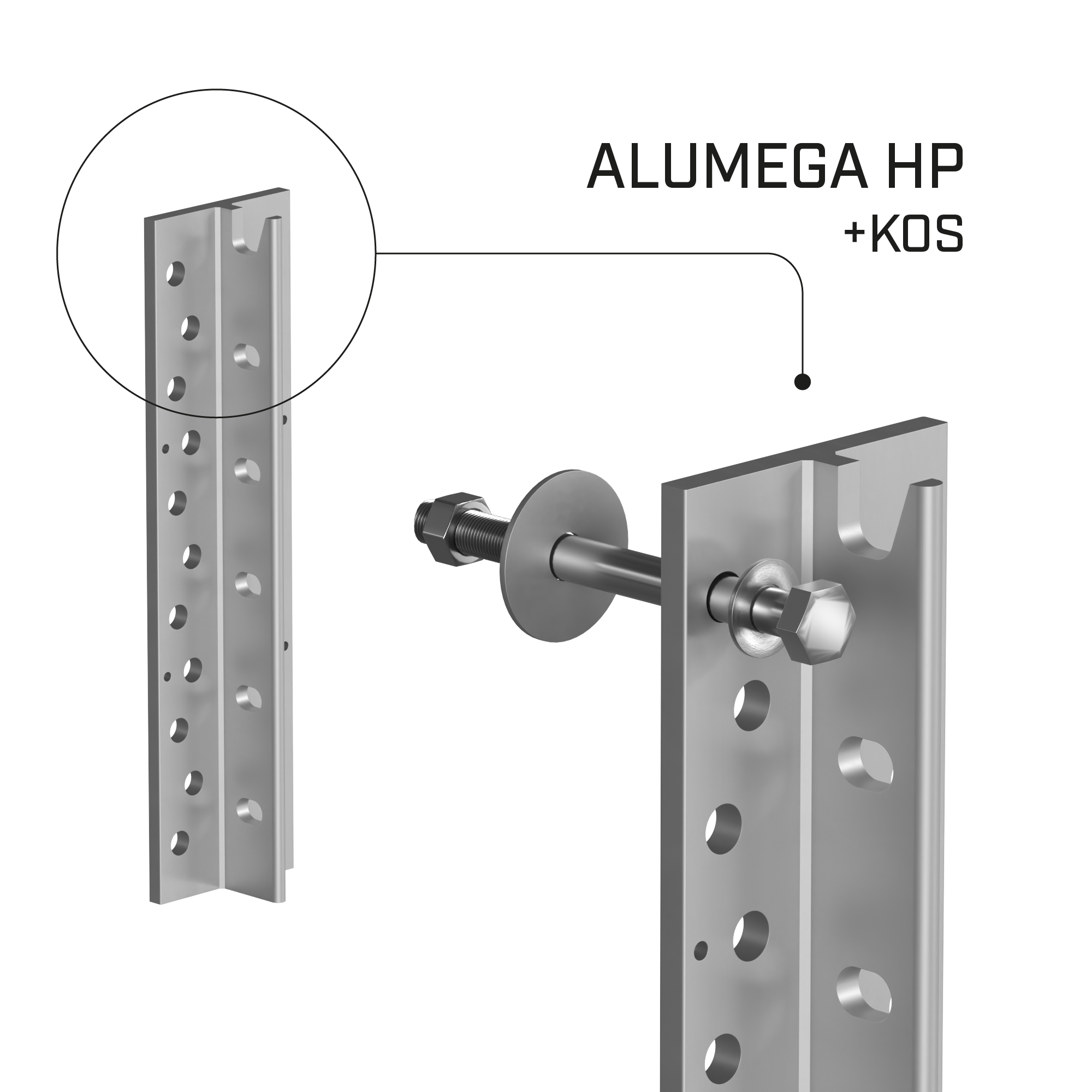

HP - HEADER CONNECTOR FOR TIMBER, CONCRETE AND STEEL

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240HP	95	50	240	-	-	-	1
ALUMEGA360HP	95	50	360	-	-	-	1
ALUMEGA480HP	95	50	480	-	-	-	1
ALUMEGA600HP	95	50	600	-	-	-	1
ALUMEGA720HP	95	50	720	-	-	-	1
ALUMEGA840HP	95	50	840	-	-	-	1

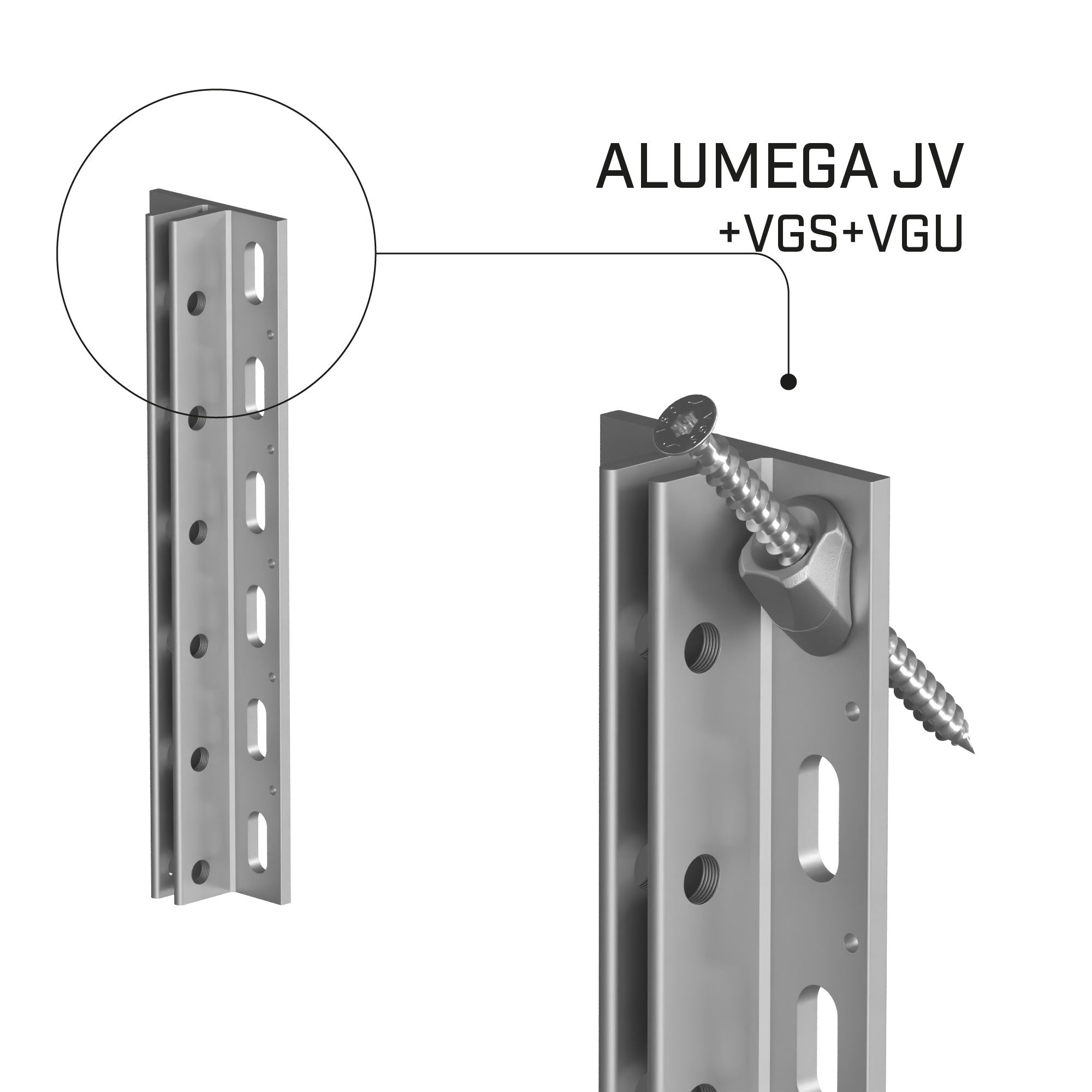

JV - JOIST CONNECTOR WITH INCLINED SCREWS

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.	DOP
ALUMEGA840JV	95	49	840	-	-	-	1

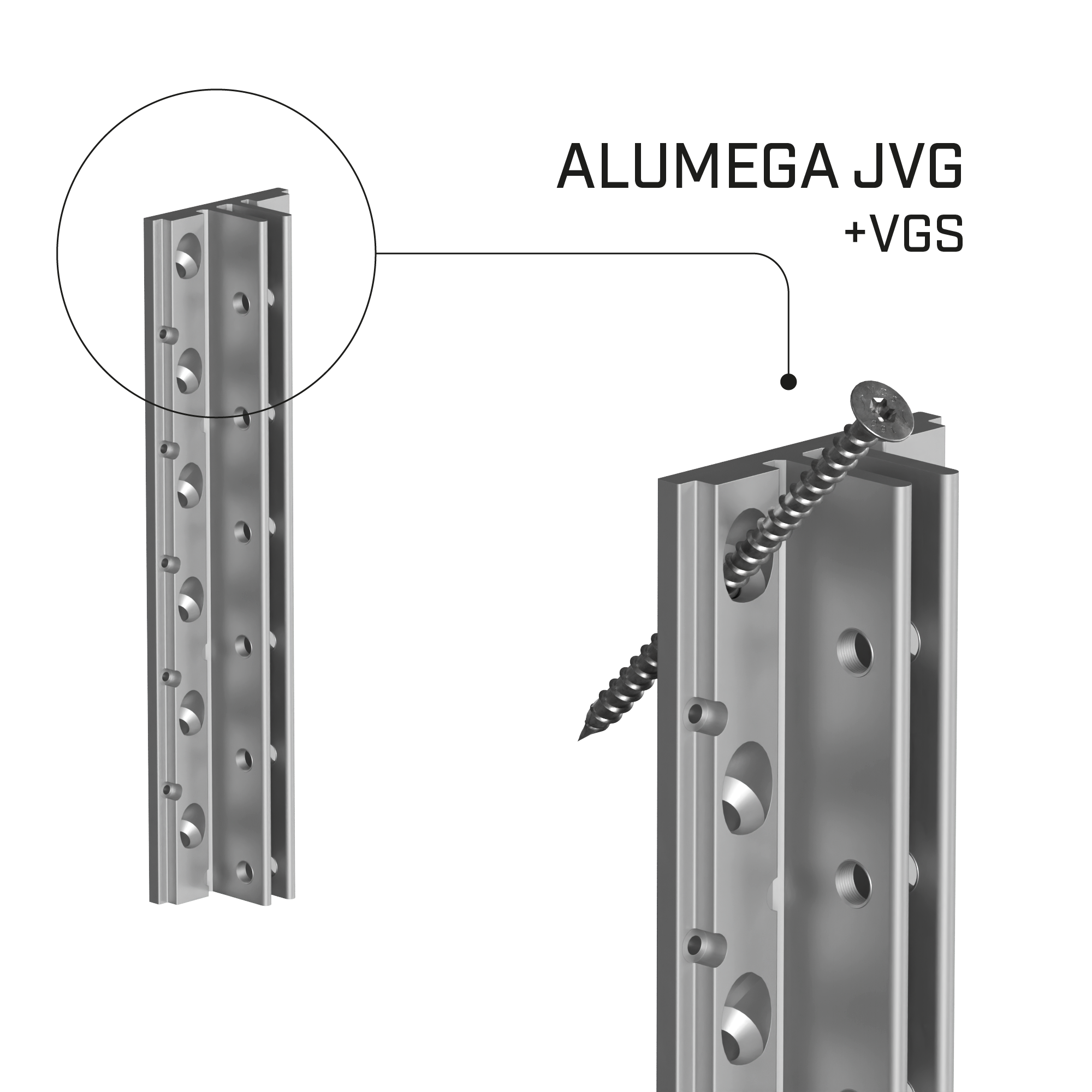

JVG - JOIST CONNECTOR WITH INCLINED SCREWS

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240JVG	95	49	240	-	-	-	1
ALUMEGA360JVG	95	49	360	-	-	-	1
ALUMEGA480JVG	95	49	480	-	-	-	1
ALUMEGA600JVG	95	49	600	-	-	-	1
ALUMEGA720JVG	95	49	720	-	-	-	1
ALUMEGA840JVG	95	49	840	-	-	-	1

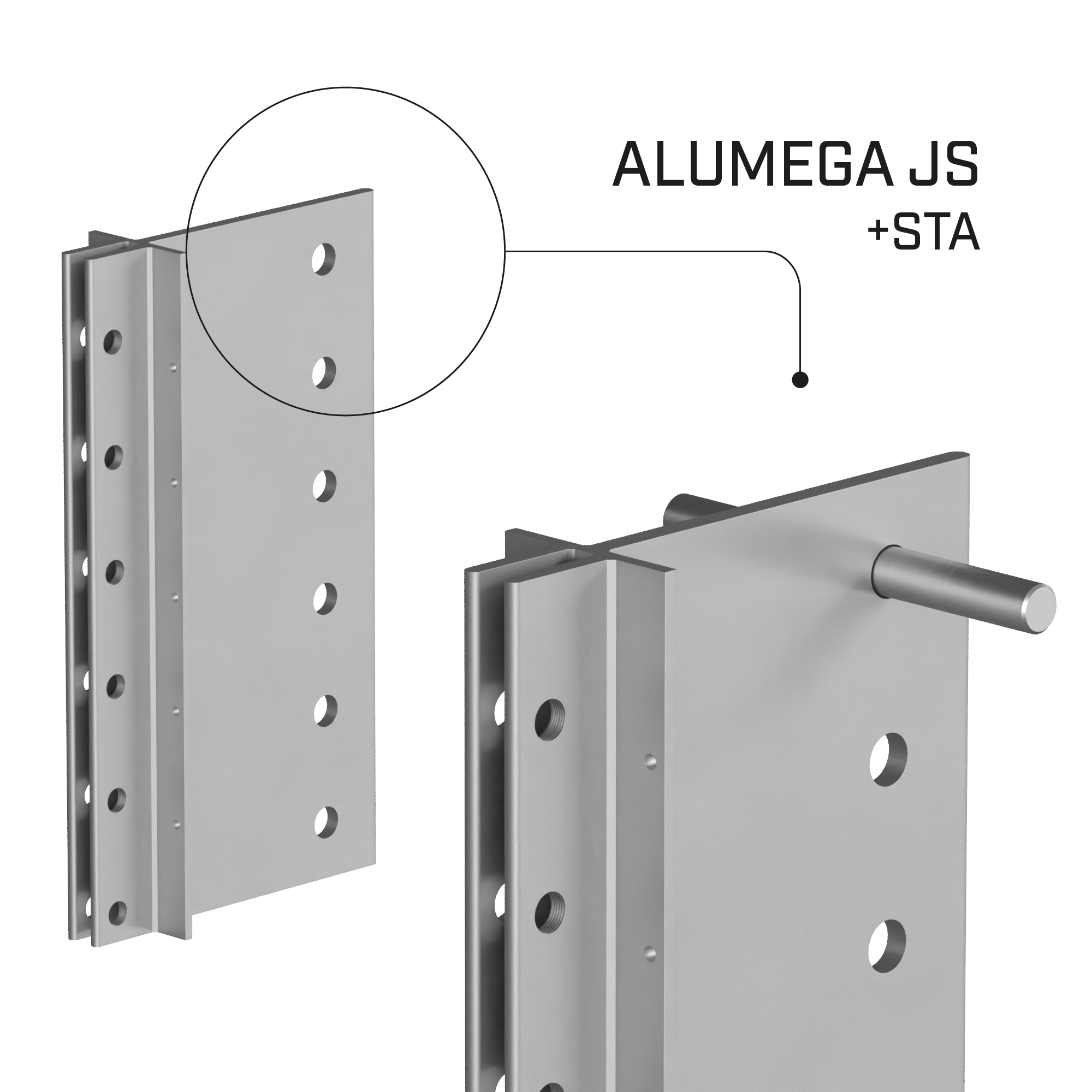

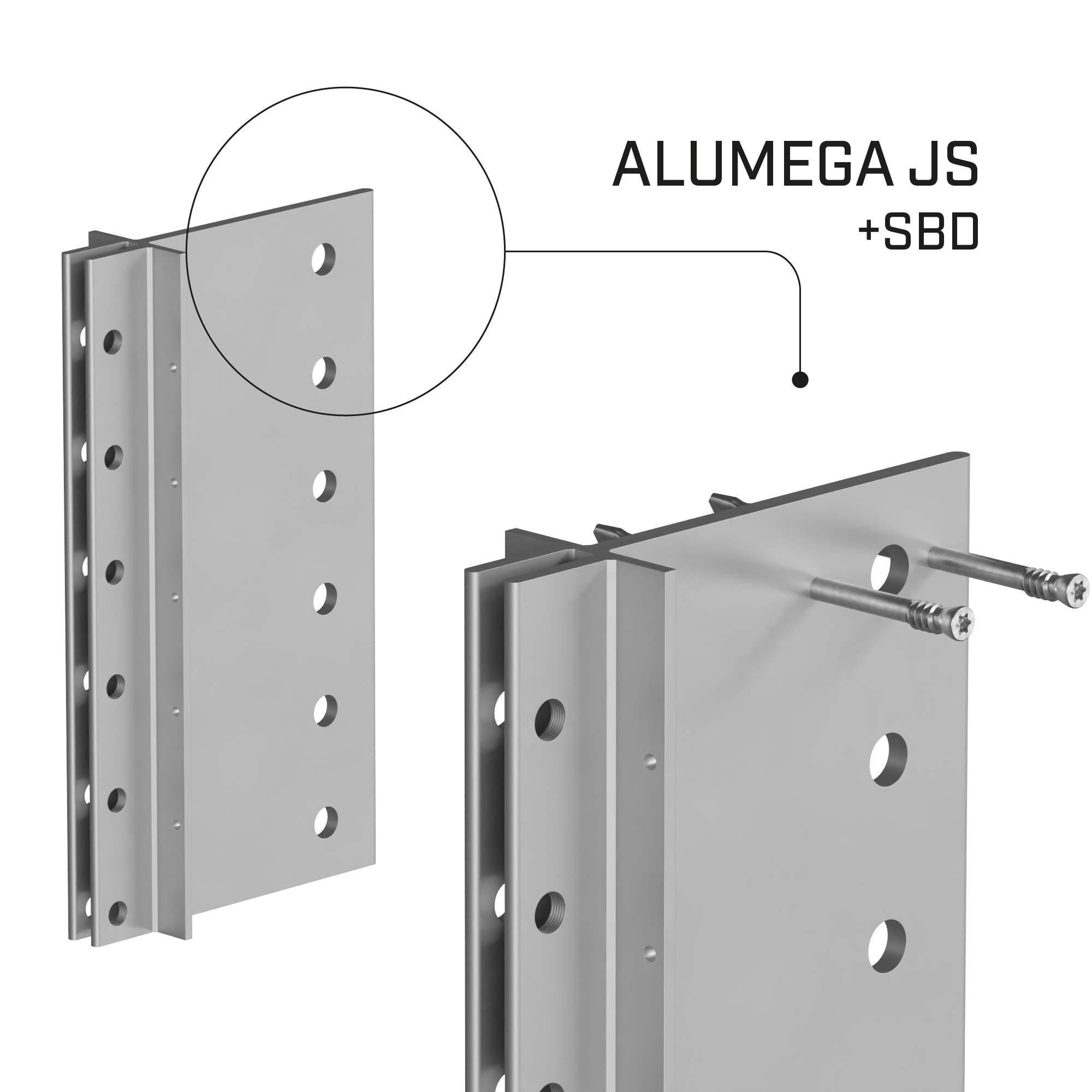

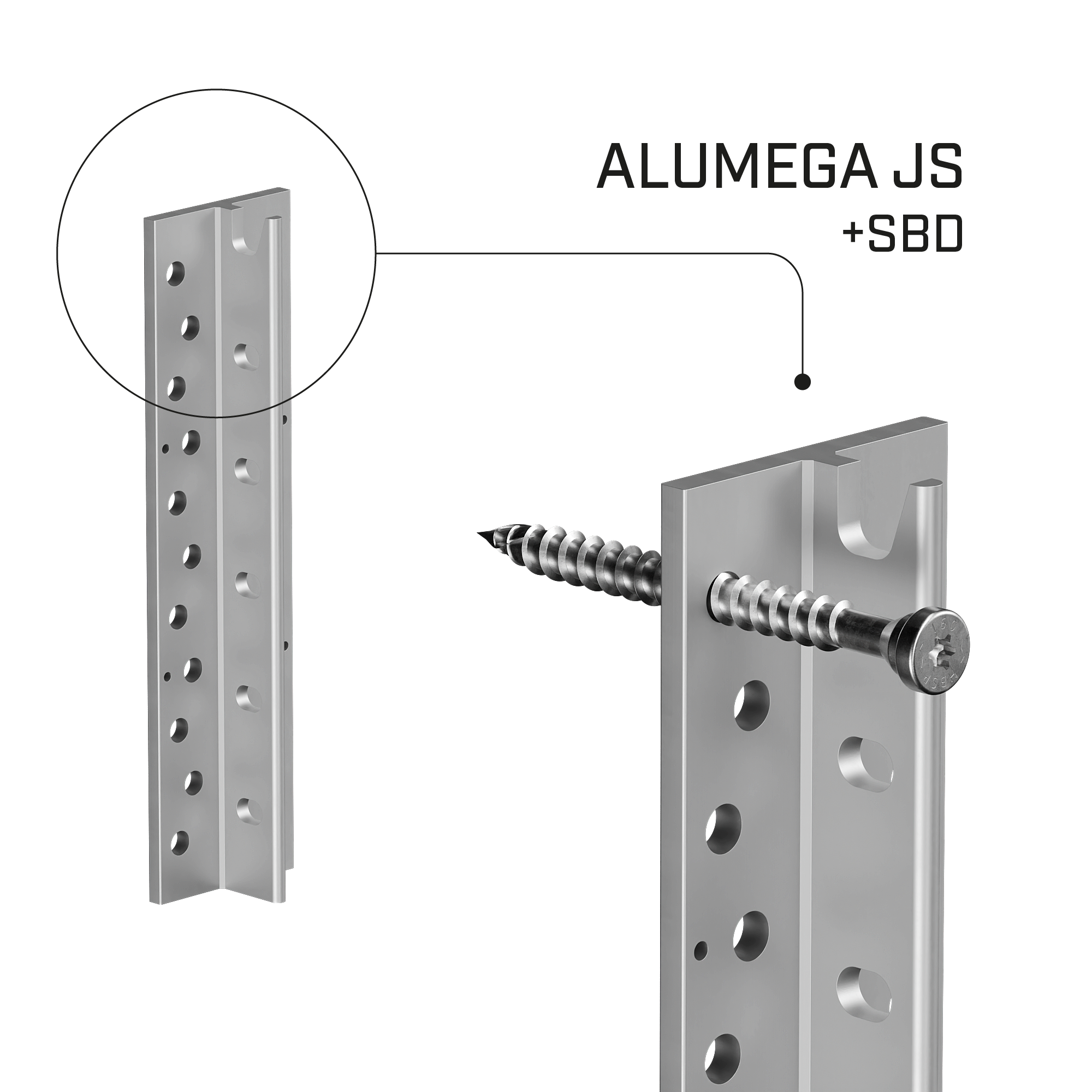

JS - JOIST CONNECTOR WITH STA/SBD DOWELS

CODE	B [mm]	P [mm]	H [mm]	B [in]	P [in]	H [in]	pcs.
ALUMEGA240JS	68	49	240	-	-	-	1
ALUMEGA360JS	68	49	360	-	-	-	1
ALUMEGA480JS	68	49	480	-	-	-	1
ALUMEGA600JS	68	49	600	-	-	-	1
ALUMEGA720JS	68	49	720	-	-	-	1
ALUMEGA840JS	68	49	840	-	-	-	1

MEGABOLT - CYLINDRICAL HEAD BOLT WITH HEXAGON SOCKET

CODE	d₁ [mm]	L [mm]	d₁ [in]	L [in]	pcs.
MEGABOLT12030	12	30	0.48	-	100
MEGABOLT12150	12	150	0.48	-	50
MEGABOLT12270	12	270	0.48	-	25

HEX WRENCH 10 mm

CODE	d₁ [mm]	L [mm]	d₁ [in]	L [in]	pcs.
HEX10L234	10	234	0.4	-	1

JIG ALUMEGA

CODE	description	pcs.
JIGALUMEGA10	82 (1J) - 97 (1H)	1
JIGALUMEGA22	94 (2J) - 109 (2H)	1

JIG VGS

CODE	description	L [mm]	L [in]	pcs.
JIGVGS9	pre-drilling template Ø5	80	-	1
JIGVGSH9	pre-drilling template Ø6	80	-	1
