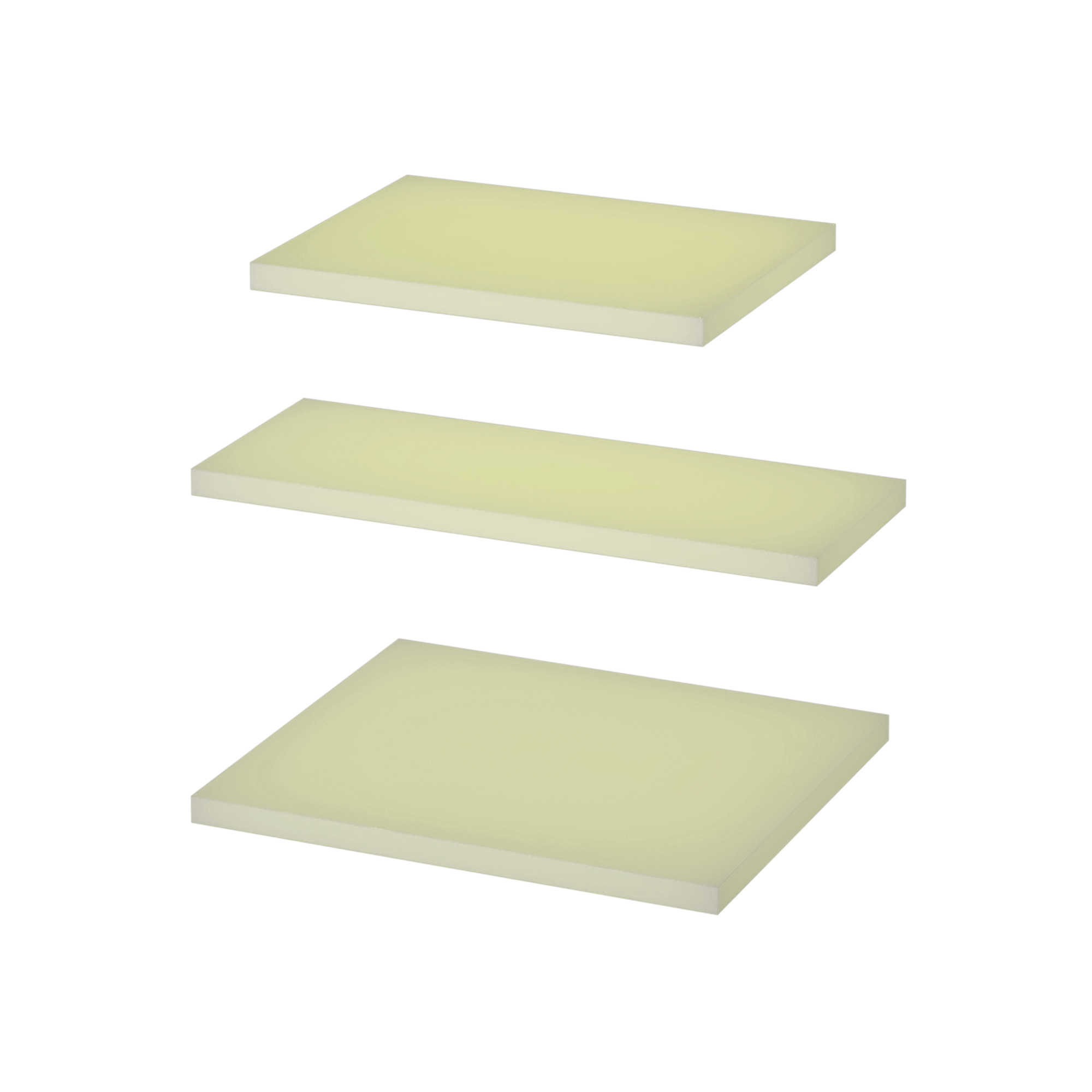

XYLOFON PLATE
Среди акустических изоляторов для уголков для сдвиговых нагрузок по дереву появился новый XYLOFON PLATE.
Этот упругий профиль обладает всеми характеристиками лучших звукоизоляторов между деревянным перекрытием и металлическими уголками.
ПРИМЕНЕНИЕ

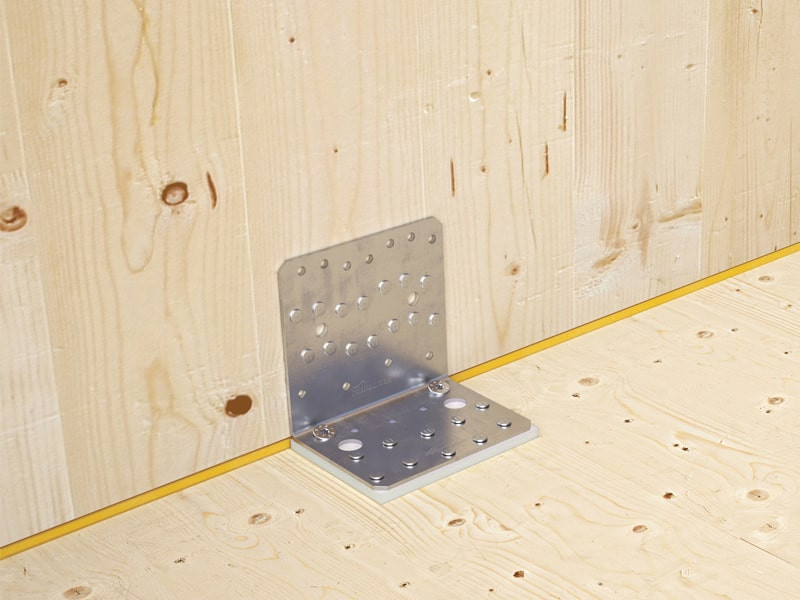

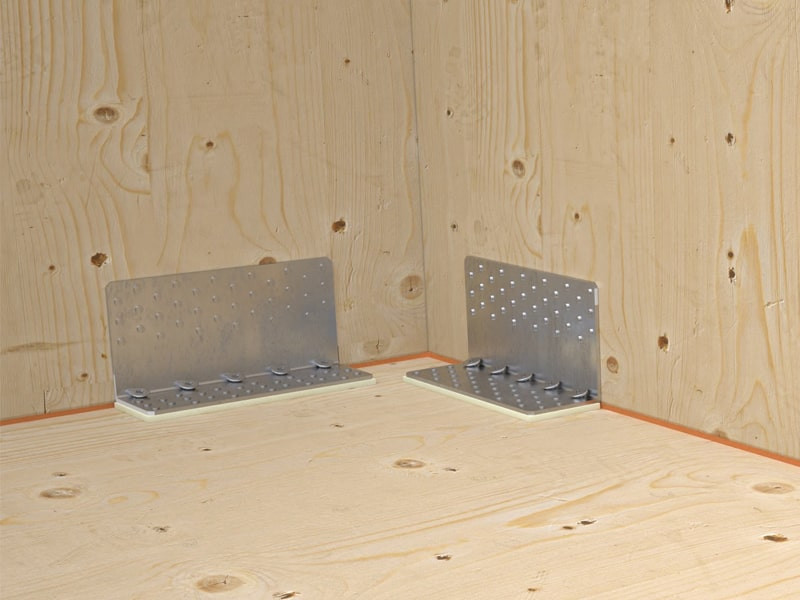

- В сочетании с угловыми элементами TITAN и NINO.
- Для сокращения возможных акустических мостов в стыках "дерево-дерево" с использованием угловых элементов.
Описание
МЕХАНИЧЕСКИЕ АКУСТИЧЕСКИЕ СВОЙСТВА ЗВУКОИЗОЛЯТОРА XYLOFON PLATE
Благодаря монолитному полиуретановому компаунду продукт обеспечивает равномерную просадку вблизи соединения с минимальным влиянием на статические характеристики соединений.
Экспериментальные кампании, проведенные в рамках проекта SEISMIC-Rev в сотрудничестве с различными научно-исследовательскими институтами, продемонстрировали, как упругие профили, установленные под угловыми элементами, влияют на механические свойства соединения.
Характеристики же XYLOFON PLATE, наоборот, влияют на механические характеристики соединения «дерево-дерево» с использованием уголков типа TITAN или NINO лишь в минимальной степени.
Значения механической прочности на сдвиг, испытанные для соединения XYLOFON PLATE с NINO, достигают 34,6 кН и сертифицированы в соответствии с ETA.
В рамках проекта Flanksound было продемонстрировано, что способность гашения вибраций соединением в значительной мере зависит от типа и количества соединений.
XYLOFON PLATE не содержит веществ, вредных для человека и окружающей среды.
Документы
-
Tехнические характеристики
XYLOFON PLATE - TITAN
| CODE | P
[mm]
|
B
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| XYL3570200 | 70 | 200 | 6 | 10 |
| XYL35120240 | 120 | 240 | 6 | 10 |
XYLOFON PLATE - NINO
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
B
[in]
|
P
[in]
|
s
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|
| XYL3580105 | 105 | 80 | 6 | 4 1/8'' | 3 1/8'' | 0.236 | 10 |
| XYL3555150 | 150 | 55 | 6 | 6'' | 2 3/16'' | 0.236 | 10 |
| XYL35120105 | 105 | 120 | 6 | 4 1/8'' | 4 3/4'' | 0.236 | 10 |
