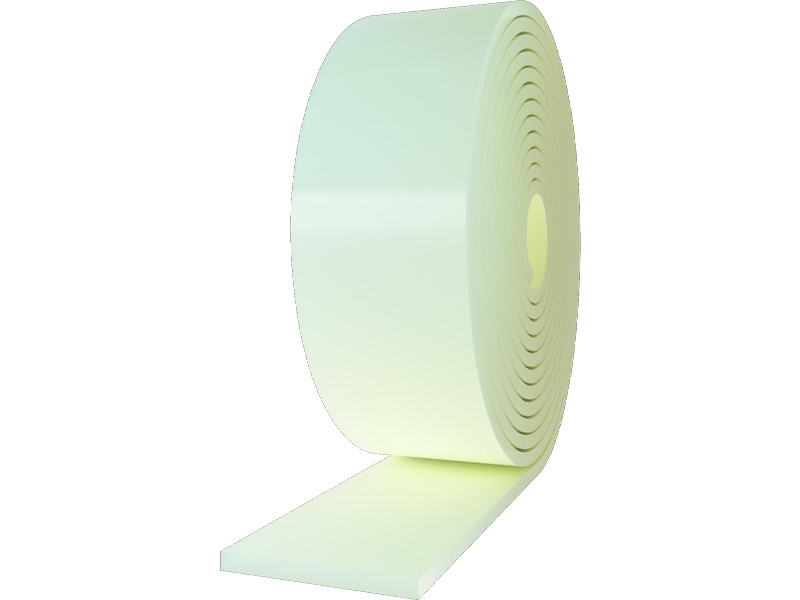

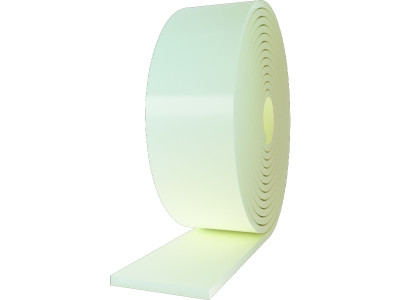

XYLOFON
ВЫСОКОЭФФЕКТИВНЫЙ УПРУГИЙ ЗВУКОИЗОЛЯЦИОННЫЙ ПРОФИЛЬ
Звукоизоляция стен деревянной, стальной или каменной конструкции является необходимым условием для комфорта.
XYLOFON — это упругий профиль, обеспечивающий максимальную звукоизоляцию благодаря своей способности решать проблему шума на структурном уровне.
Это продукт, сертифицированный в соответствии со стандартами ETA и EPD по воздействию на окружающую среду.
ПРИМЕНЕНИЕ

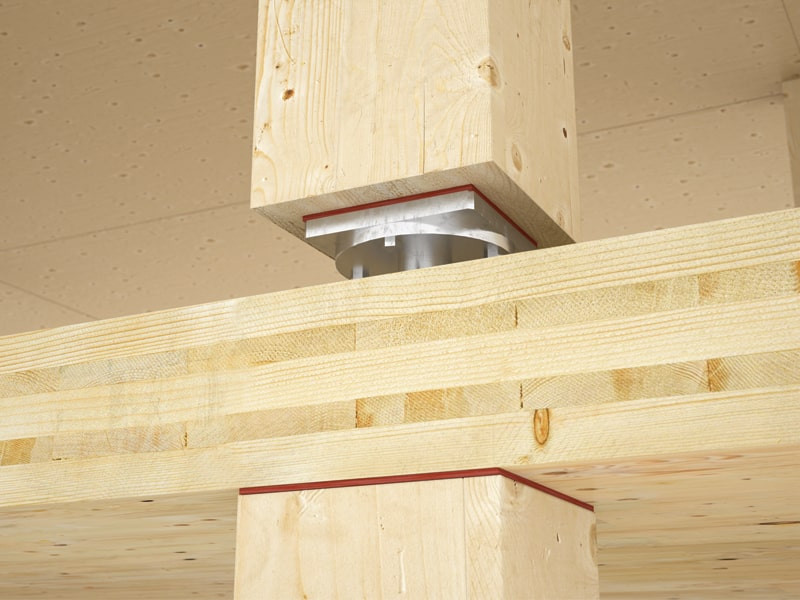

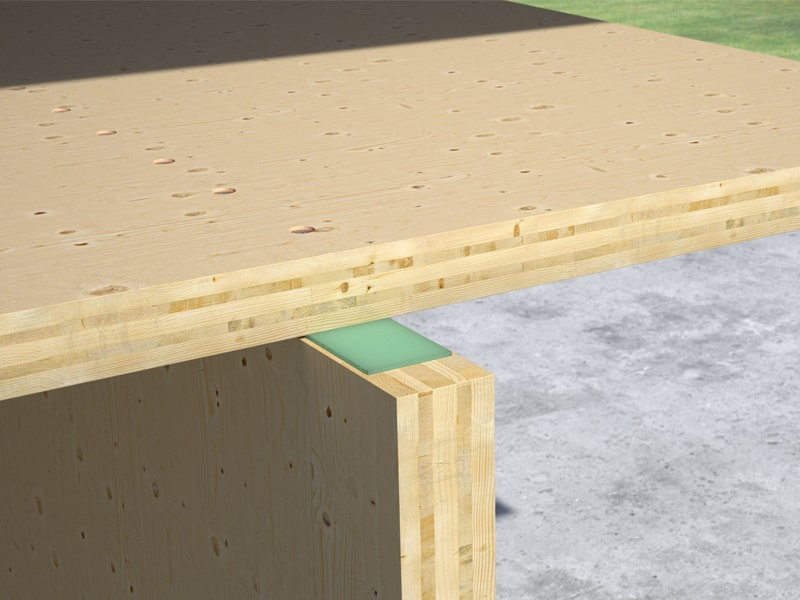

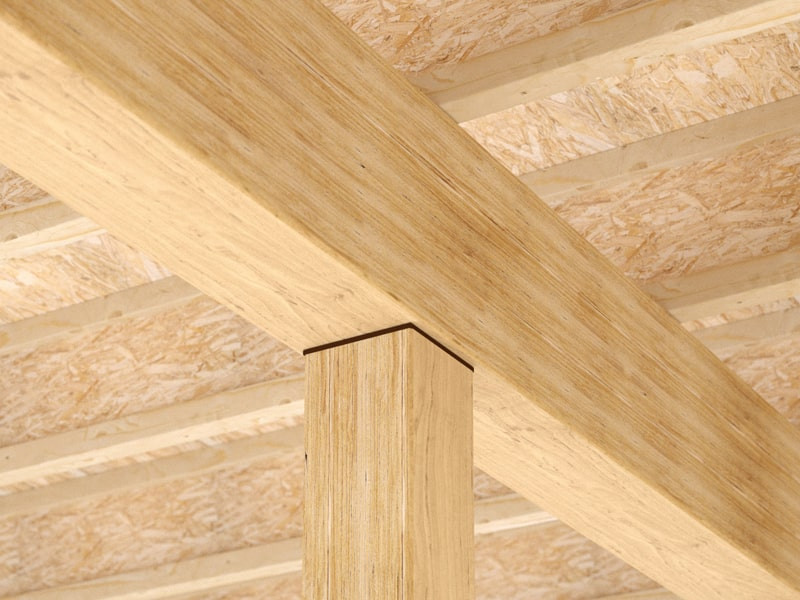

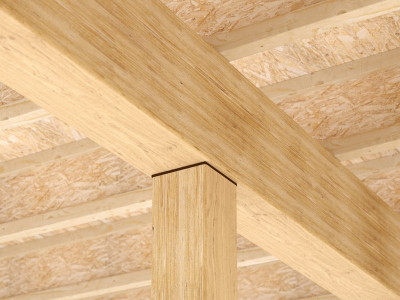

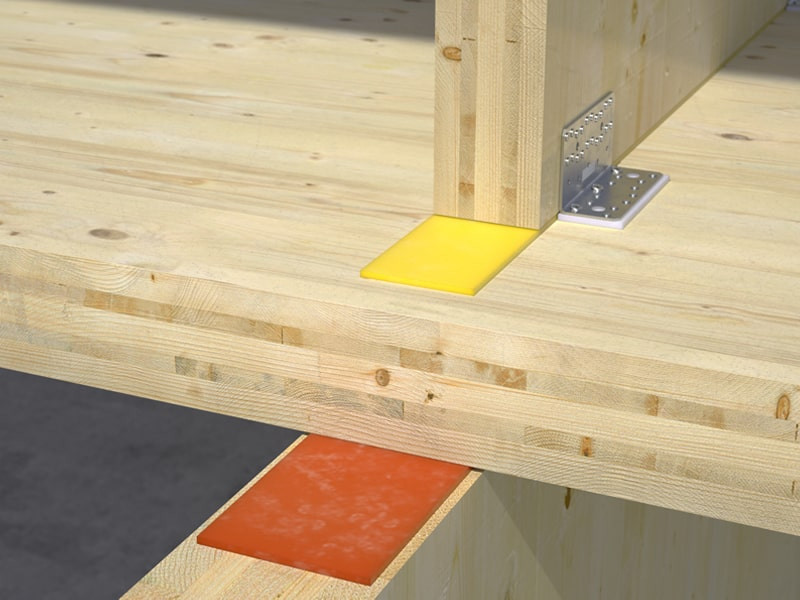

• Испытан и сертифицирован в качестве прокладки между строительными материалами (десолидаризация и механическое разобщение).

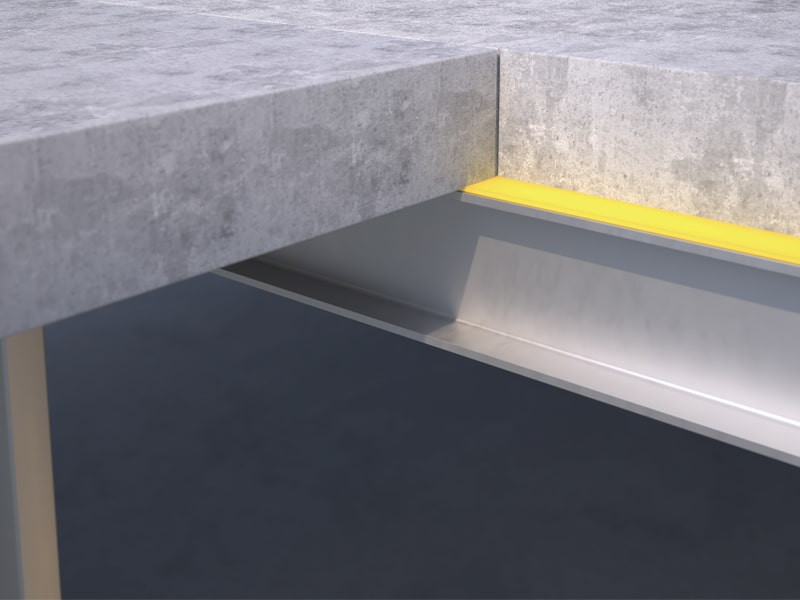

• Подходит для CLT, LVL, стали и бетона.

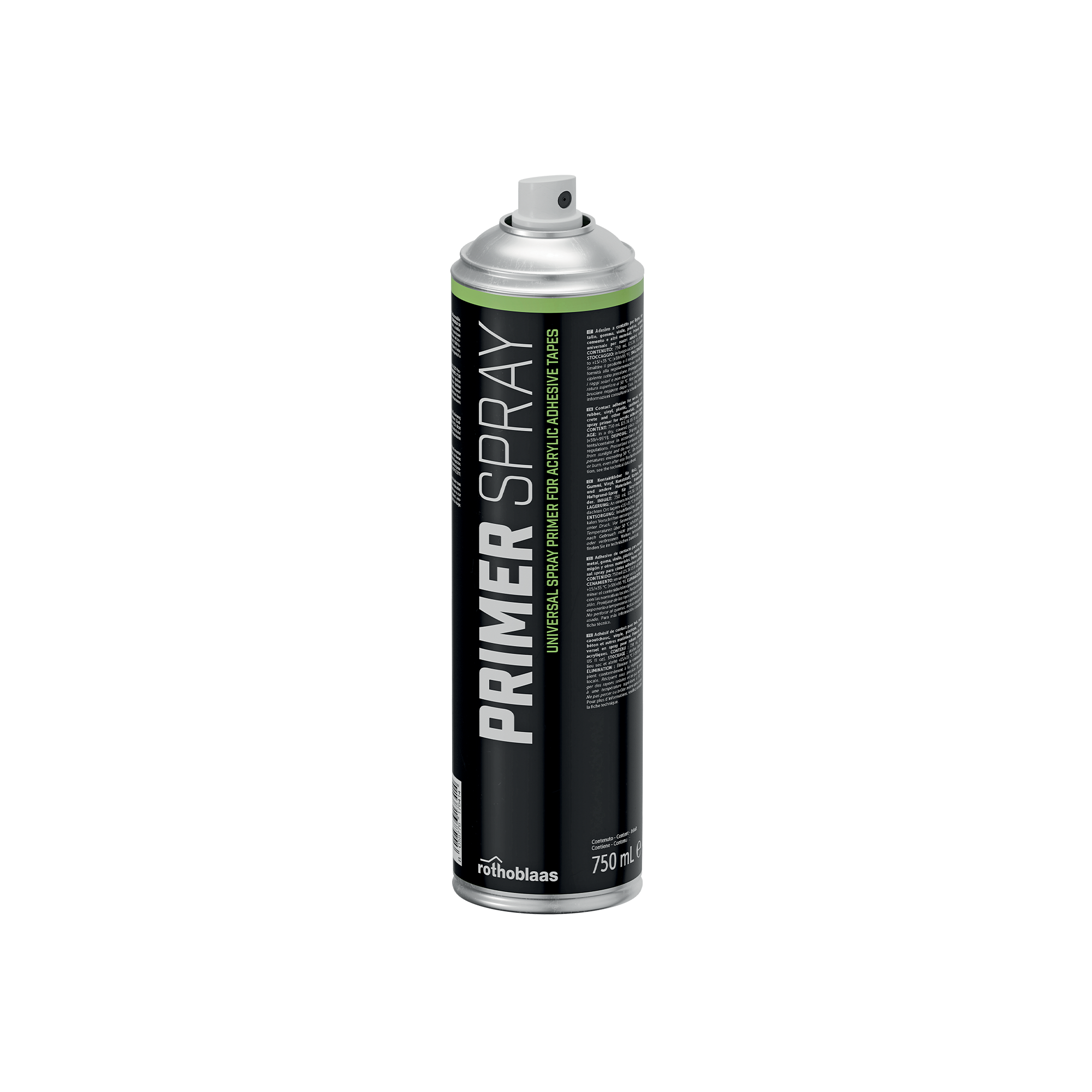

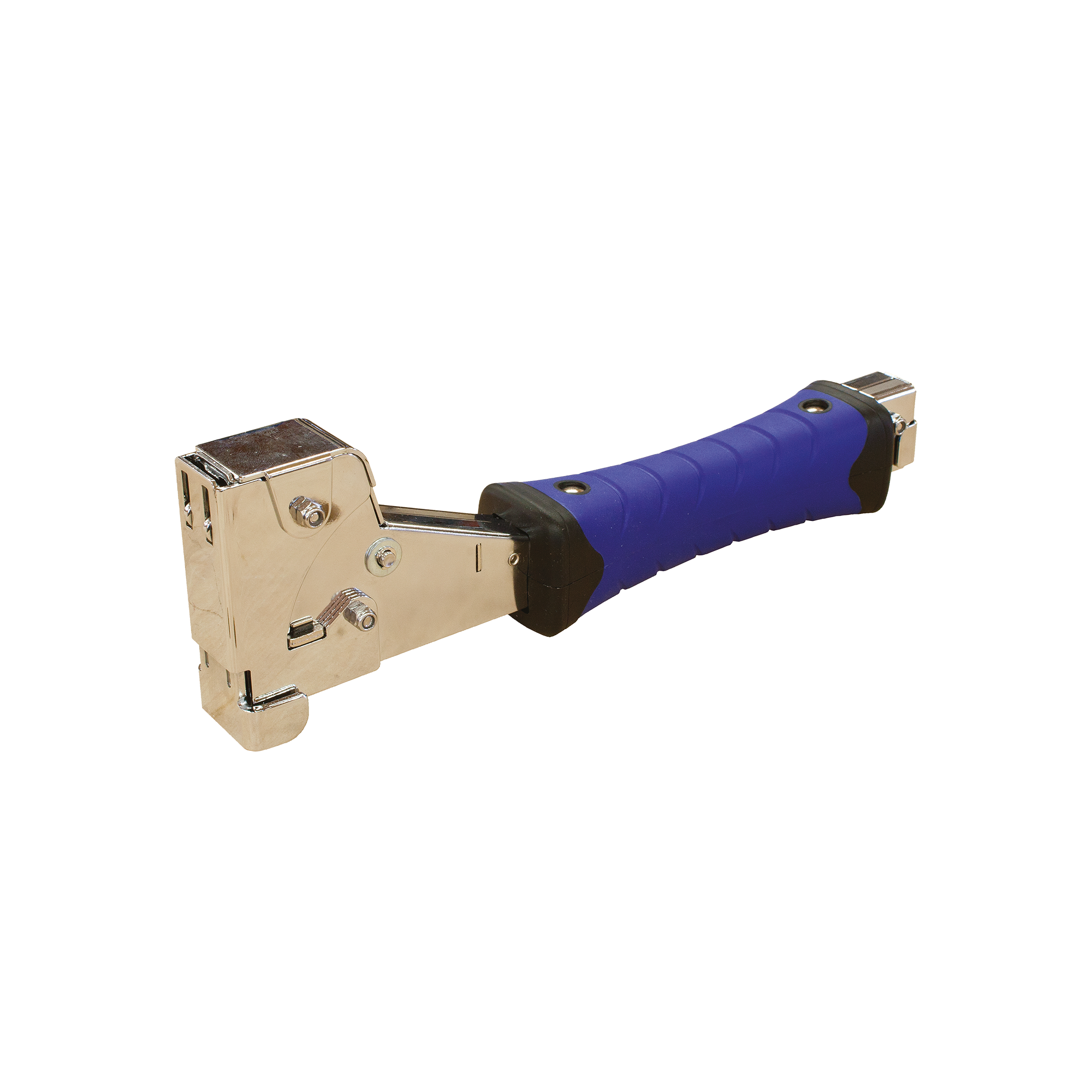

• Применяется со скобами, PRIMER SPRAY, DOUBLE BAND.

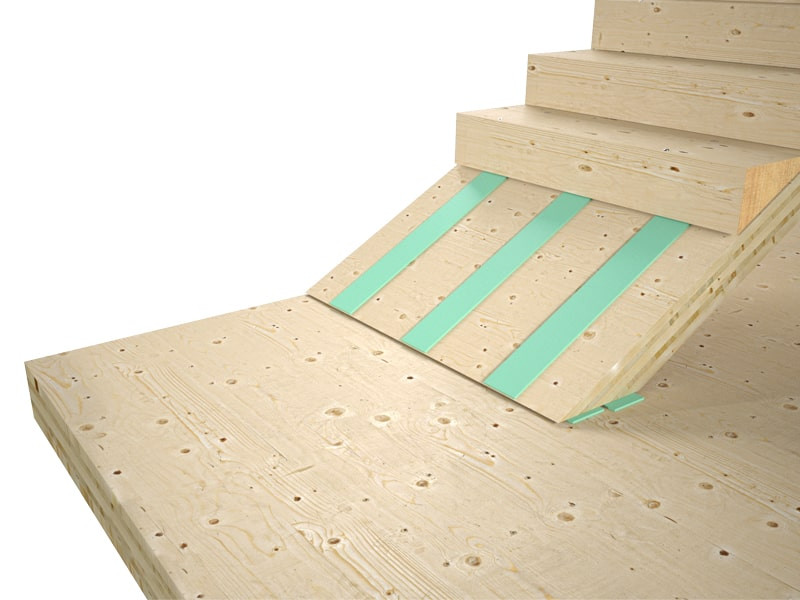

• Для звукоизоляции стен и полов, соединенных угловыми элементами.
Благодаря монолитной полиуретановой структуре линейка XYLOFON имеет зарегистрированное в процессе испытаний улучшение акустических характеристик в диапазоне от 6 дБ до более 15 дБ.
Описание
ХАРАКТЕРИСТИКИ

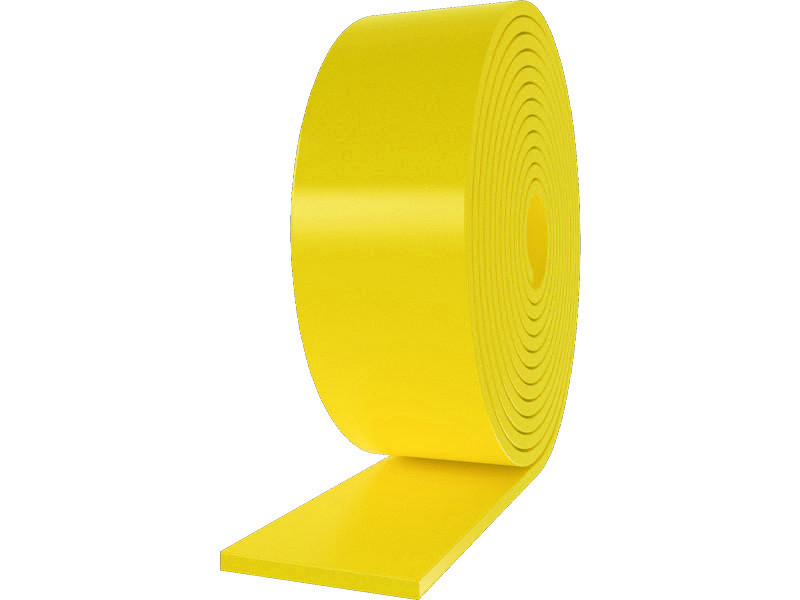

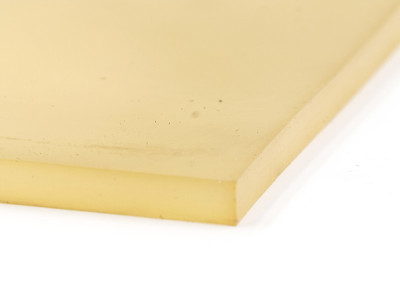

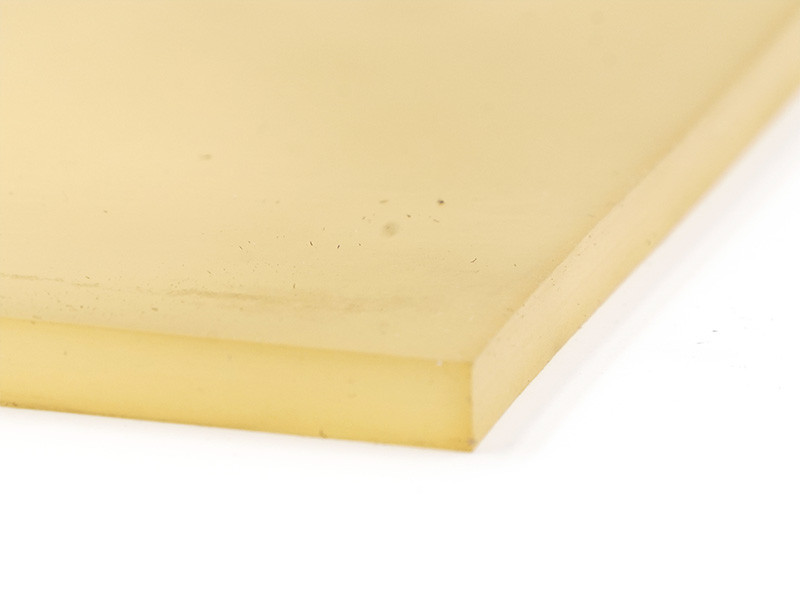

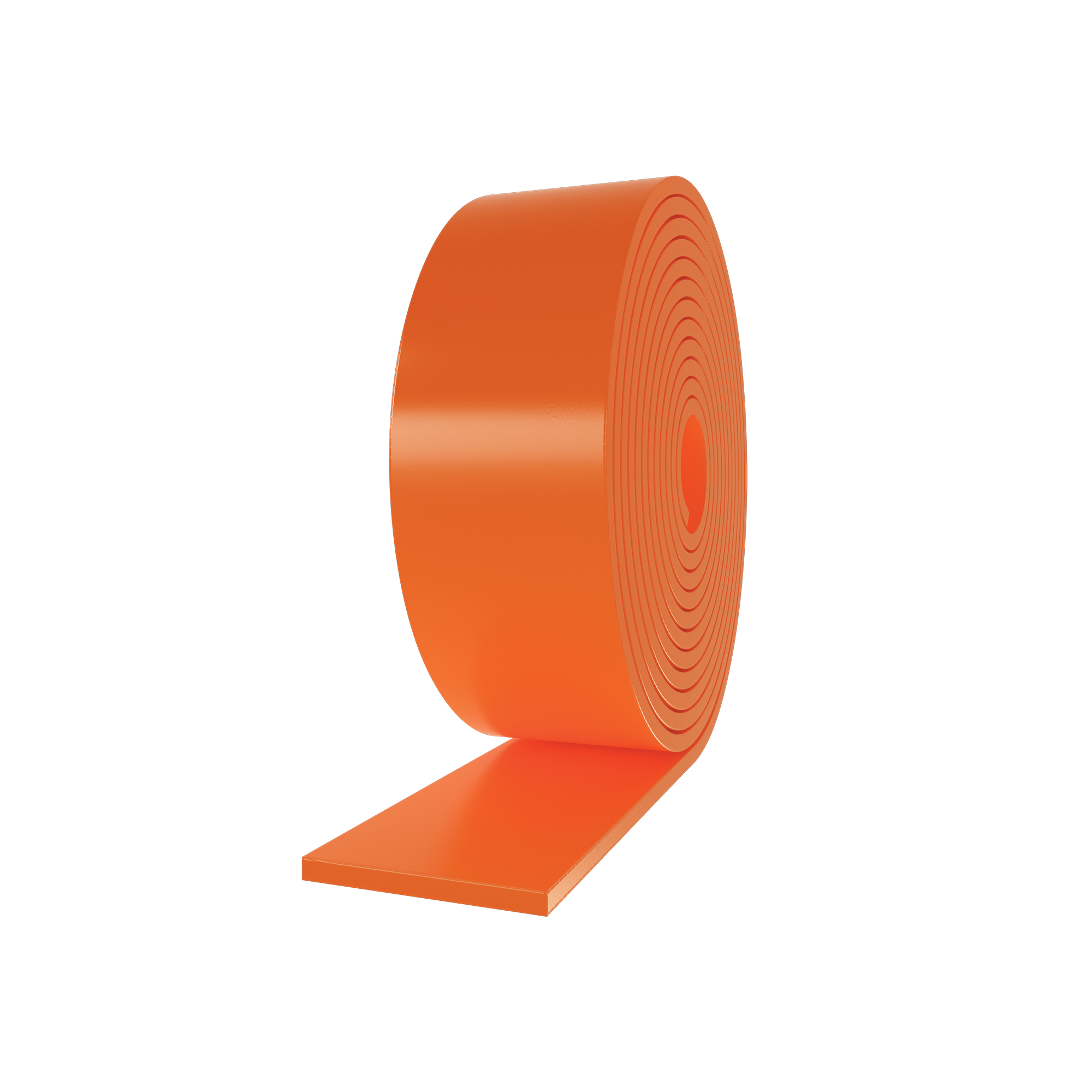

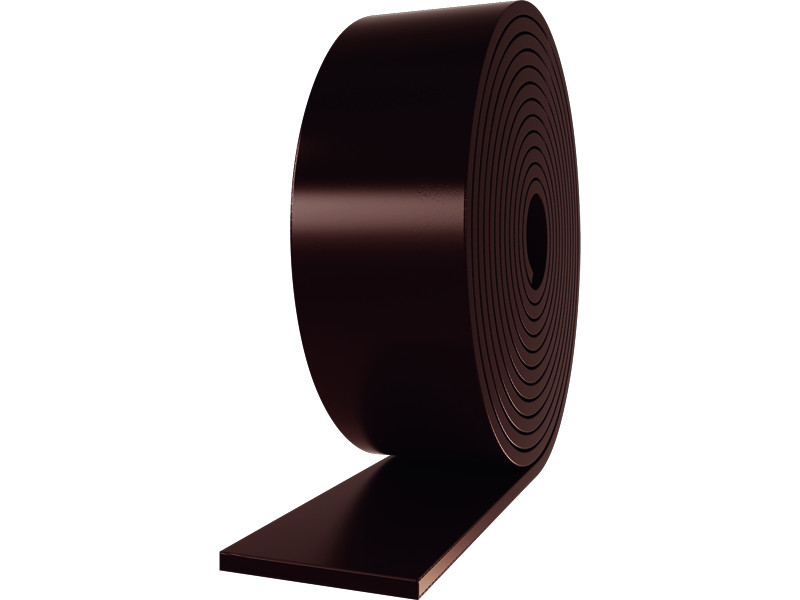

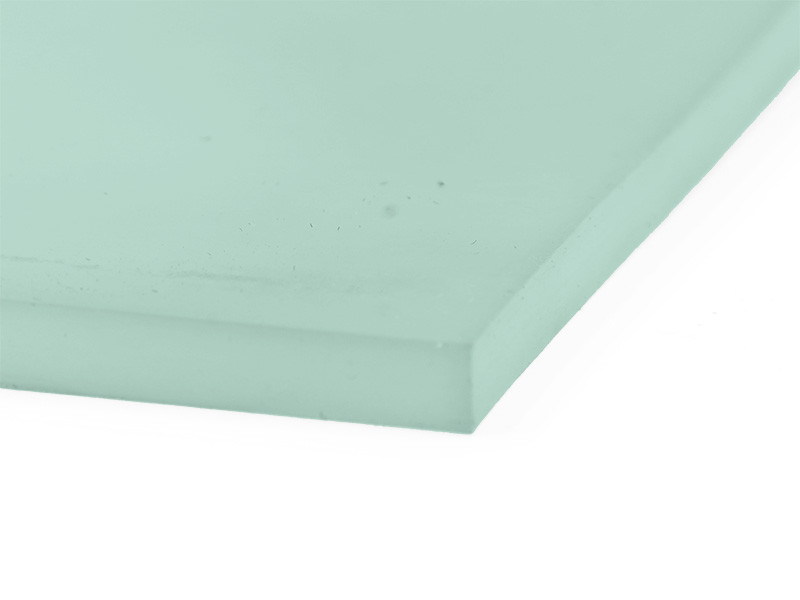

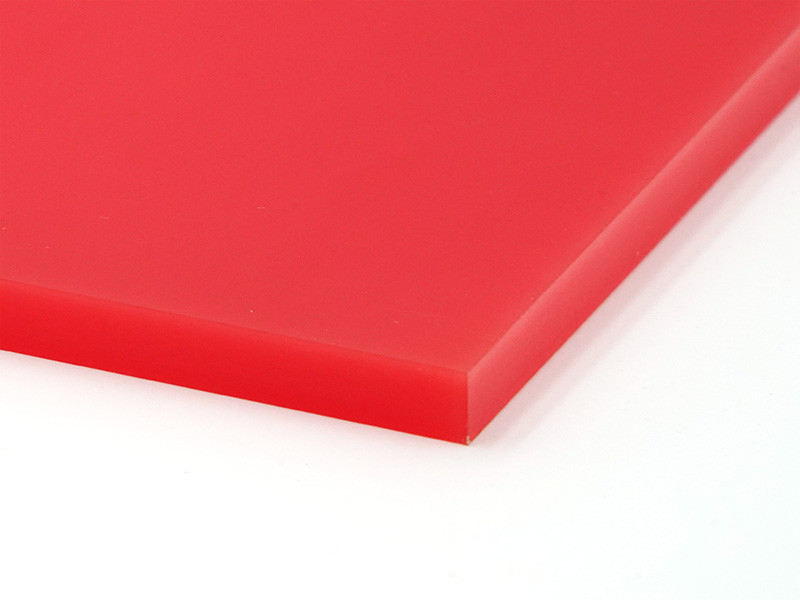

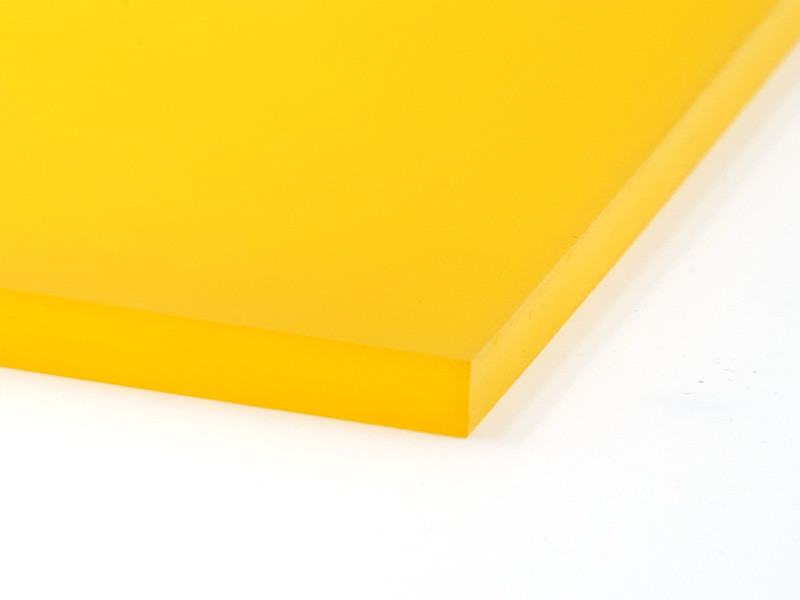

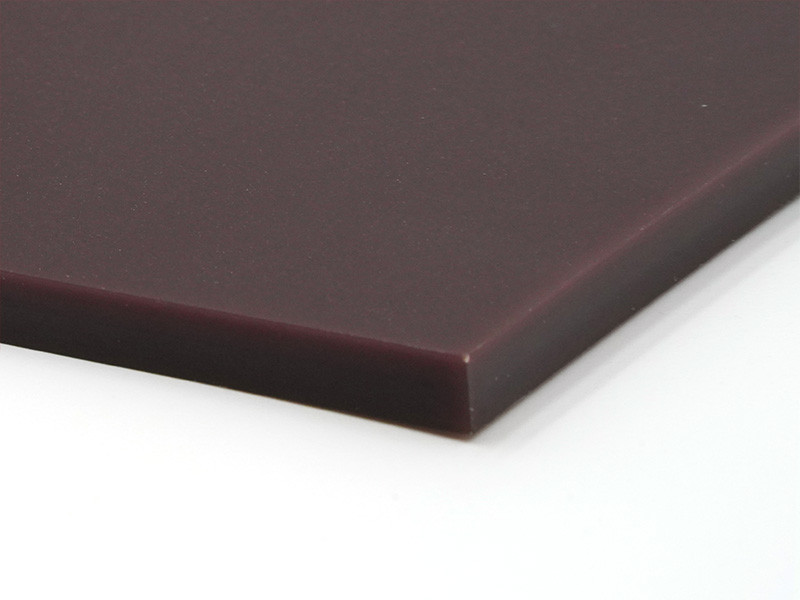

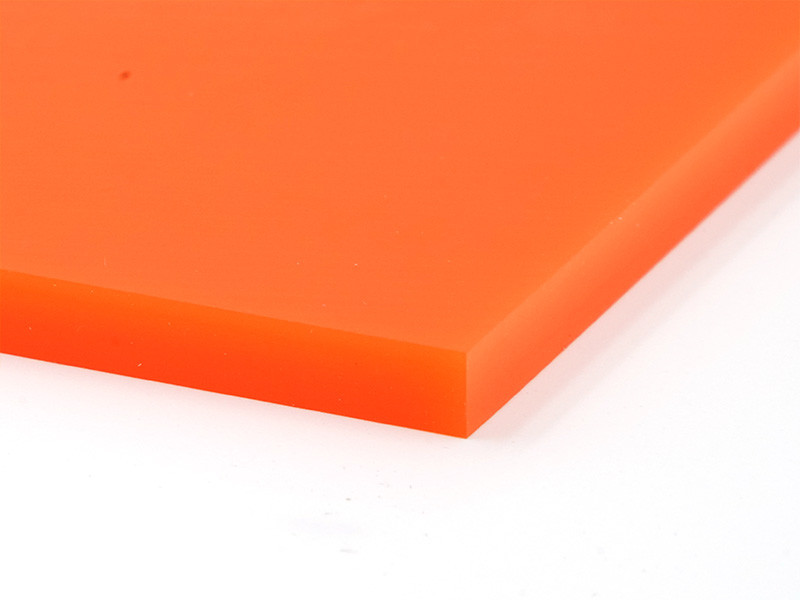

• Изготовленный из полиуретанового компаунда, XYLOFON представляет собой монолитный профиль, сохраняющий свою непроницаемость, стабильность и эластичность в течение долгого времени.
• Доступен в 6 вариантах шести различных степеней твердости, которые способны выдерживать широкий диапазон нагрузок, не влияя на проект конструкции и допуская контролируемые деформации, не сказывающиеся на ее статической устойчивости.
• Испытан в рамках FLANKSOUND PROJECT "Центром промышленных исследований Болонского университета" в соответствии со стандартом EN ISO 10848.
• А также протестирован Институтом ETH в Цюрихе на огнестойкость, которая приравнивается к эффективности решения EI 60 без необходимости использования дополнительных огнезащитных герметиков.
• Простота установки: может устанавливаться с помощью самых распространенных строительных инструментов.
• После прохождения строгих нормативных процедур был испытан и сертифицирован в соответствии с ETA-23/0061.
С компонентами и жизненным циклом изделия XYLOFON можно ознакомиться в EPD ("Экологическая декларация продукта").
Продукт не содержит вредных веществ.
КАК ВЫБРАТЬ ПРАВИЛЬНЫЙ XYLOFON? С ПОМОЩЬЮ MYPROJECT
Для эффективной звукоизоляции стены с помощью XYLOFON необходимо выбрать акустический профиль с наиболее подходящими характеристиками. Благодаря модулю "Акустика" проектировочной компьютерной программы MyProject расчет соответствующей звукоизоляции для различных типов конструкций (из CLT, каркасных) выполняется легко и просто. Программное обеспечение позволяет:
• проектировать звукоизоляцию для разных проектных частот
• рассчитывать индекс снижения вибраций по стандарту EN ISO 12354
• рассчитывать параметры гибкого профиля XYLOFON и выводить их на печатные чертежи для правильной установки

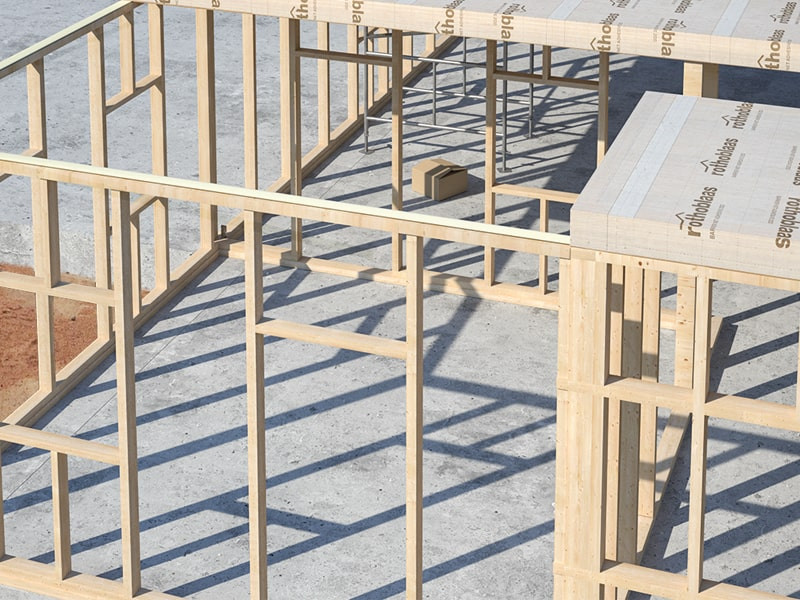

• рассчитывать решение по звукоизоляции как для каркасных конструкций, так и для конструкций из CLT.
• импортировать файл .dxf с автоматическим распознаванием стен и размеров
• распечатывать полный технический отчет со сметой и графиками эксплуатационных характеристик
Документы
-
Tехнические характеристики
-
Техническое Руководство
-
Сертификат ETA
-
Timber connections with Xylofon
-
Environmental Product Declaration (EPD) + (LCA)
-
Fire test report

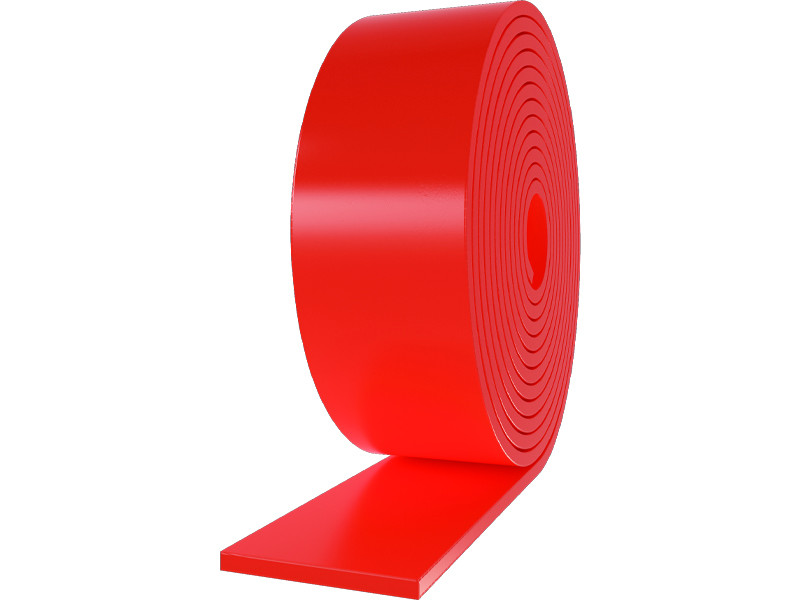

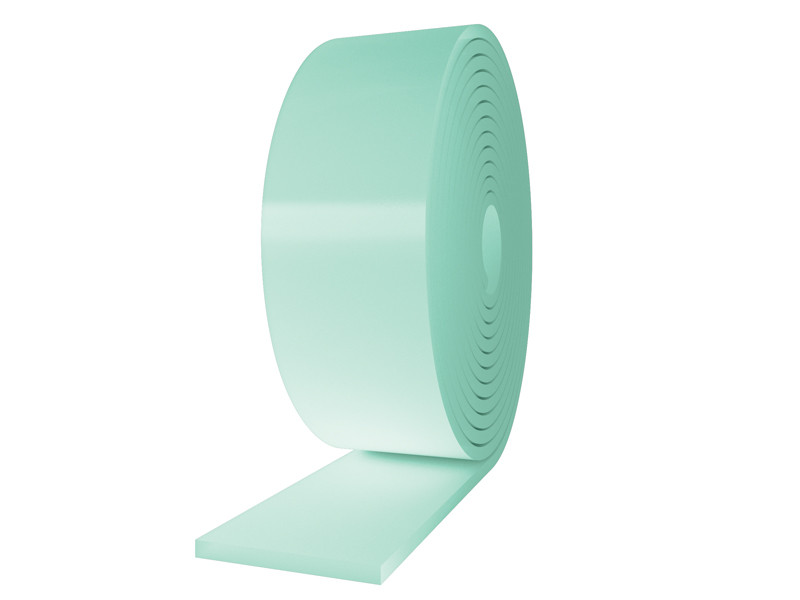

XYLOFON
| CODE | B
[mm]
|
L
[m]
|
s
[mm]
|
pcs. |
DOP
|
|---|---|---|---|---|---|
| XYL20050 | 50 | 3.66 | 6 | 1 | - |
| XYL20080 | 80 | 3.66 | 6 | 1 | - |
| XYL20090 | 90 | 3.66 | 6 | 1 | - |
| XYL20100 | 100 | 3.66 | 6 | 1 | - |
| XYL20120 | 120 | 3.66 | 6 | 1 | - |
| XYL20140 | 140 | 3.66 | 6 | 1 | - |
| XYL20160 | 160 | 3.66 | 6 | 1 | - |
| XYL35080 | 80 | 3.66 | 6 | 1 | |
| XYL35090 | 90 | 3.66 | 6 | 1 | |
| XYL35100 | 100 | 3.66 | 6 | 1 | |
| XYL35120 | 120 | 3.66 | 6 | 1 | |
| XYL35140 | 140 | 3.66 | 6 | 1 | |
| XYL35160 | 160 | 3.66 | 6 | 1 | |
| XYL50080 | 80 | 3.66 | 6 | 1 | |
| XYL50090 | 90 | 3.66 | 6 | 1 | |
| XYL50100 | 100 | 3.66 | 6 | 1 | |
| XYL50120 | 120 | 3.66 | 6 | 1 | |
| XYL50140 | 140 | 3.66 | 6 | 1 | |
| XYL50160 | 160 | 3.66 | 6 | 1 | |
| XYL70080 | 80 | 3.66 | 6 | 1 | |
| XYL70090 | 90 | 3.66 | 6 | 1 | |
| XYL70100 | 100 | 3.66 | 6 | 1 | |
| XYL70120 | 120 | 3.66 | 6 | 1 | |
| XYL70140 | 140 | 3.66 | 6 | 1 | |
| XYL70160 | 160 | 3.66 | 6 | 1 | |
| XYL80080 | 80 | 3.66 | 6 | 1 | |
| XYL80090 | 90 | 3.66 | 6 | 1 | |
| XYL80100 | 100 | 3.66 | 6 | 1 | |
| XYL80120 | 120 | 3.66 | 6 | 1 | |
| XYL80140 | 140 | 3.66 | 6 | 1 | |
| XYL80160 | 160 | 3.66 | 6 | 1 | |
| XYL90080 | 80 | 3.66 | 6 | 1 | |
| XYL90090 | 90 | 3.66 | 6 | 1 | |
| XYL90100 | 100 | 3.66 | 6 | 1 | |
| XYL90120 | 120 | 3.66 | 6 | 1 | |
| XYL90140 | 140 | 3.66 | 6 | 1 | |
| XYL90160 | 160 | 3.66 | 6 | 1 |
