VGZ

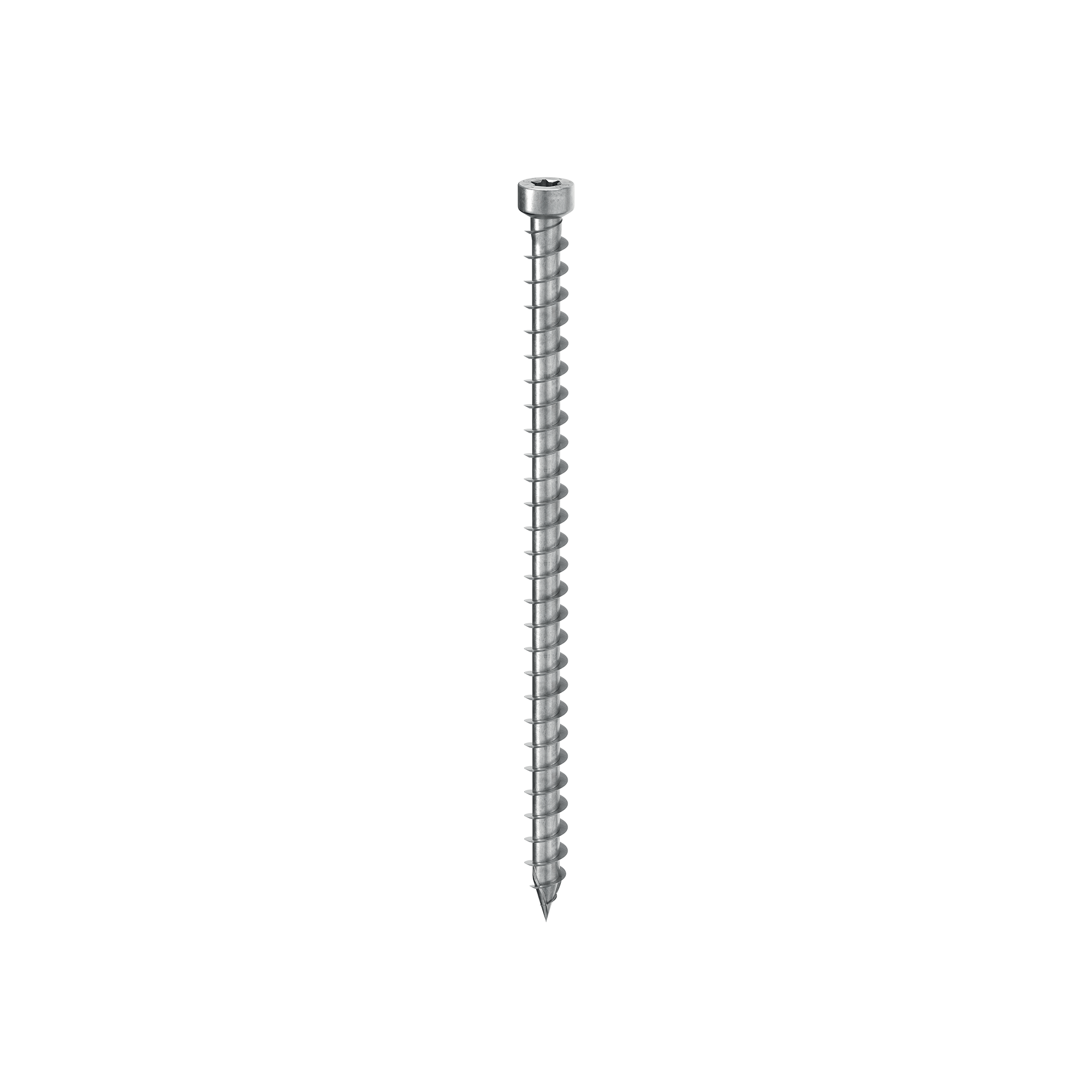

ПОЛНОНАРЕЗНЫЕ ШУРУПЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ

Винты VGZ по дереву с полной резьбой идеальны для скрытых соединений, деревянных муфт и структурного усиления. Доступные в чрезвычайно большом диапазоне размеров, они гарантируют противопожарную защиту и сейсмостойкость.

Связаться с агентом

Описание
Документы
Коды и размеры
Сопутствующие товары

Описание

Винты для дерева VGZ с полной резьбой: абсолютная надежность для ваших деревянных конструкций.

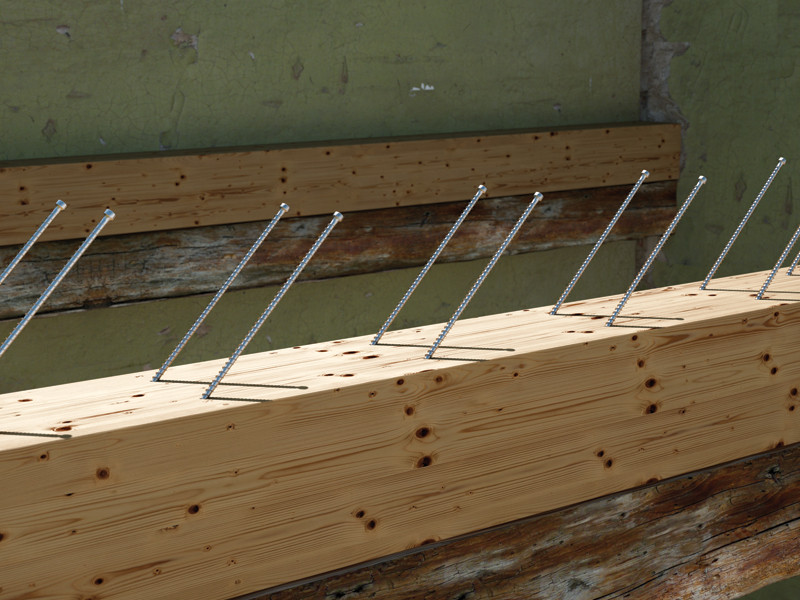

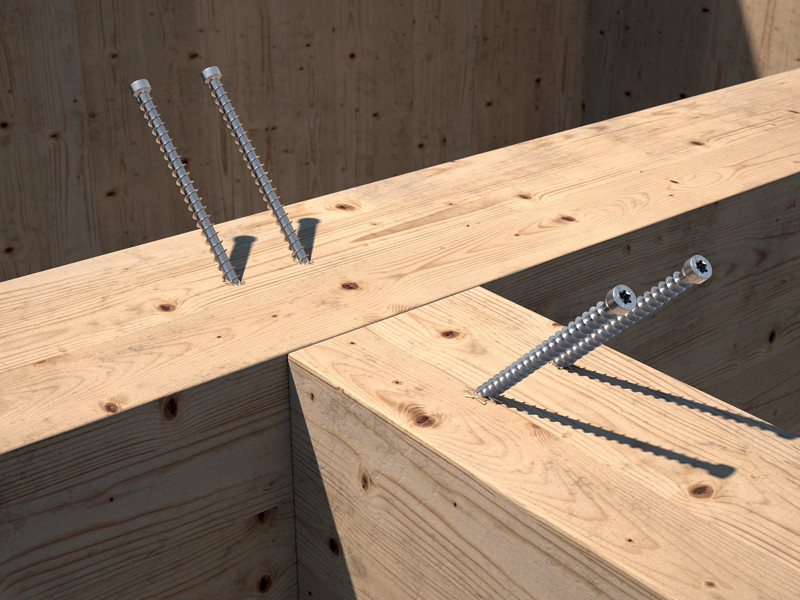

Глубокая резьба и сталь с высоким сопротивлением (fy, k = 1000 Н / мм2) шурупов VGZ по дереву гарантируют отличные характеристики растяжения. Идеально подходит для соединения балок при ремонте конструкций и новых работах. Винты по дереву VGZ одобрены для применения в конструкциях, подверженных нагрузкам в любом направлении относительно текстуры (α = 0 ° - 90 °).

Уменьшаются минимально необходимые расстояния креплений. Значения также проверены, сертифицированы и рассчитаны для CLT и древесины высокой плотности, такой как Microllam® LVL. Полное отсутствие шестивалентного хрома. Соблюдение строжайших норм, регулирующих химические вещества (SVHC).

Доступна информация REACH.

Циклические испытания SEISMIC-REV, проводимые в соответствии с EN 12512. Изготовленные из углеродистой стали с ярким цинкованием, они идеально подходят для использования на древесных плитах, массивной древесине, клееной древесине, CLT, LVL и плотная древесина. Классы обслуживания 1 и 2.

Документы

Tехнические характеристики
Выберите язык
Справочное Руководство По Минимальным Расстояниям
Выберите язык
ICC-ES Evaluation report USA

Выберите язык
ICC-ES Listing report CANADA

Выберите язык
Сертификат ETA

Выберите язык
Файл CAD

Выберите язык
Файл BIM.ifc

Выберите язык
Файл BIM.rfa

Выберите язык

VGZ

CODE	info	d₁ [mm]	L [mm]	b [mm]	d₁ [in]	L [in]	b [in]	TX	pcs.
VGZ780	-	7	80	70	0.28	3 1/8''	2 3/4''	TX30	50
VGZ7100	-	7	100	90	0.28	4''	3 1/2''	TX30	50
VGZ7120	-	7	120	110	0.28	4 3/4''	4 3/8''	TX30	50
VGZ7140	-	7	140	130	0.28	5 1/2''	5 1/8''	TX30	50
VGZ7160	-	7	160	150	0.28	6 1/4''	6''	TX30	50
VGZ7180	-	7	180	170	0.28	7 1/8''	6 3/4''	TX30	50
VGZ7200	3 THORNS TIP	7	200	190	0.28	8''	7 1/2''	TX30	50
VGZ7220	-	7	220	210	0.28	8 5/8''	8 1/4''	TX30	50
VGZ7240	-	7	240	230	0.28	9 1/2''	9 1/16''	TX30	50
VGZ7260	-	7	260	250	0.28	10 1/4''	10''	TX30	50
VGZ7280	-	7	280	270	0.28	11''	10 5/8''	TX30	50
VGZ7300	-	7	300	290	0.28	11 3/4''	11 7/16''	TX30	50
VGZ7320	-	7	320	310	0.28	12 5/8''	12 3/16''	TX30	50
VGZ7340	-	7	340	330	0.28	13 3/8''	13''	TX30	50
VGZ7360	-	7	360	350	0.28	14 1/4''	13 3/4''	TX30	50
VGZ7380	-	7	380	370	0.28	15''	14 9/16''	TX30	50
VGZ7400	-	7	400	390	0.28	15 3/4''	15 3/8''	TX30	50
VGZ9160	-	9	160	150	0.36	6 1/4''	6''	TX40	50
VGZ9180	-	9	180	170	0.36	7 1/8''	6 3/4''	TX40	50
VGZ9200	-	9	200	190	0.36	8''	7 1/2''	TX40	50
VGZ9220	-	9	220	210	0.36	8 5/8''	8 1/4''	TX40	50
VGZ9240	3 THORNS TIP	9	240	230	0.36	9 1/2''	9 1/16''	TX40	50
VGZ9260	-	9	260	250	0.36	10 1/4''	10''	TX40	50
VGZ9280	-	9	280	270	0.36	11''	10 5/8''	TX40	50
VGZ9300	-	9	300	290	0.36	11 3/4''	11 7/16''	TX40	50
VGZ9320	-	9	320	310	0.36	12 5/8''	12 3/16''	TX40	50
VGZ9340	-	9	340	330	0.36	13 3/8''	13''	TX40	50
VGZ9360	-	9	360	350	0.36	14 1/4''	13 3/4''	TX40	50
VGZ9380	-	9	380	370	0.36	15''	14 9/16''	TX40	50
VGZ9400	-	9	400	390	0.36	15 3/4''	15 3/8''	TX40	50
VGZ9440	-	9	440	430	0.36	17 1/4''	16 15/16''	TX40	25
VGZ9480	-	9	480	470	0.36	19''	18 1/2''	TX40	25
VGZ9520	-	9	520	510	0.36	20 1/2''	20 1/16''	TX40	25
VGZ9560	3 THORNS TIP	9	560	550	0.36	22''	21 5/8''	TX40	25
VGZ9600	3 THORNS TIP	9	600	590	0.36	23 5/8''	23 1/4''	TX40	25
VGZ11150	-	11	150	140	0.44	6''	5 1/2''	TX50	25
VGZ11200	-	11	200	190	0.44	8''	7 1/2''	TX50	25
VGZ11250	-	11	250	240	0.44	10''	9 1/2''	TX50	25
VGZ11275	-	11	275	265	0.44	10 7/8''	10 7/16''	TX50	25
VGZ11300	-	11	300	290	0.44	11 3/4''	11 7/16''	TX50	25
VGZ11325	-	11	325	315	0.44	12 3/4''	12 3/8''	TX50	25
VGZ11350	-	11	350	340	0.44	13 3/4''	13 3/8''	TX50	25
VGZ11375	-	11	375	365	0.44	14 3/4''	14 3/8''	TX50	25
VGZ11400	-	11	400	390	0.44	15 3/4''	15 3/8''	TX50	25
VGZ11425	-	11	425	415	0.44	16 3/4''	16 5/16''	TX50	25
VGZ11450	-	11	450	440	0.44	17 3/4''	17 1/4''	TX50	25
VGZ11475	-	11	475	465	0.44	18 11/16''	18 5/16''	TX50	25
VGZ11500	-	11	500	490	0.44	19 3/4''	19 5/16''	TX50	25
VGZ11525	-	11	525	515	0.44	20 11/16''	20 1/4''	TX50	25
VGZ11550	-	11	550	540	0.44	21 5/8''	21 1/4''	TX50	25
VGZ11575	-	11	575	565	0.44	22 5/8''	22 1/4''	TX50	25
VGZ11600	-	11	600	590	0.44	23 5/8''	23 1/4''	TX50	25
VGZ11650	SELF-DRILLING TIP	11	650	630	0.44	25 9/16''	24 13/16''	TX50	25
VGZ11700	SELF-DRILLING TIP	11	700	680	0.44	27 1/2''	26 3/4''	TX50	25
VGZ11750	-	11	750	730	0.44	29 1/2''	28 3/4''	TX50	25
VGZ11800	SELF-DRILLING TIP	11	800	780	0.44	31 1/2''	30 11/16''	TX50	25
VGZ11850	SELF-DRILLING TIP	11	850	830	0.44	33 7/16''	32 11/16''	TX50	25
VGZ11900	SELF-DRILLING TIP	11	900	880	0.44	35 1/2''	34 5/8''	TX50	25
VGZ11950	-	11	950	930	0.44	37 3/8''	36 5/8''	TX50	25
VGZ111000	SELF-DRILLING TIP	11	1000	980	0.44	39 3/8''	38 9/16''	TX50	25
