VGU

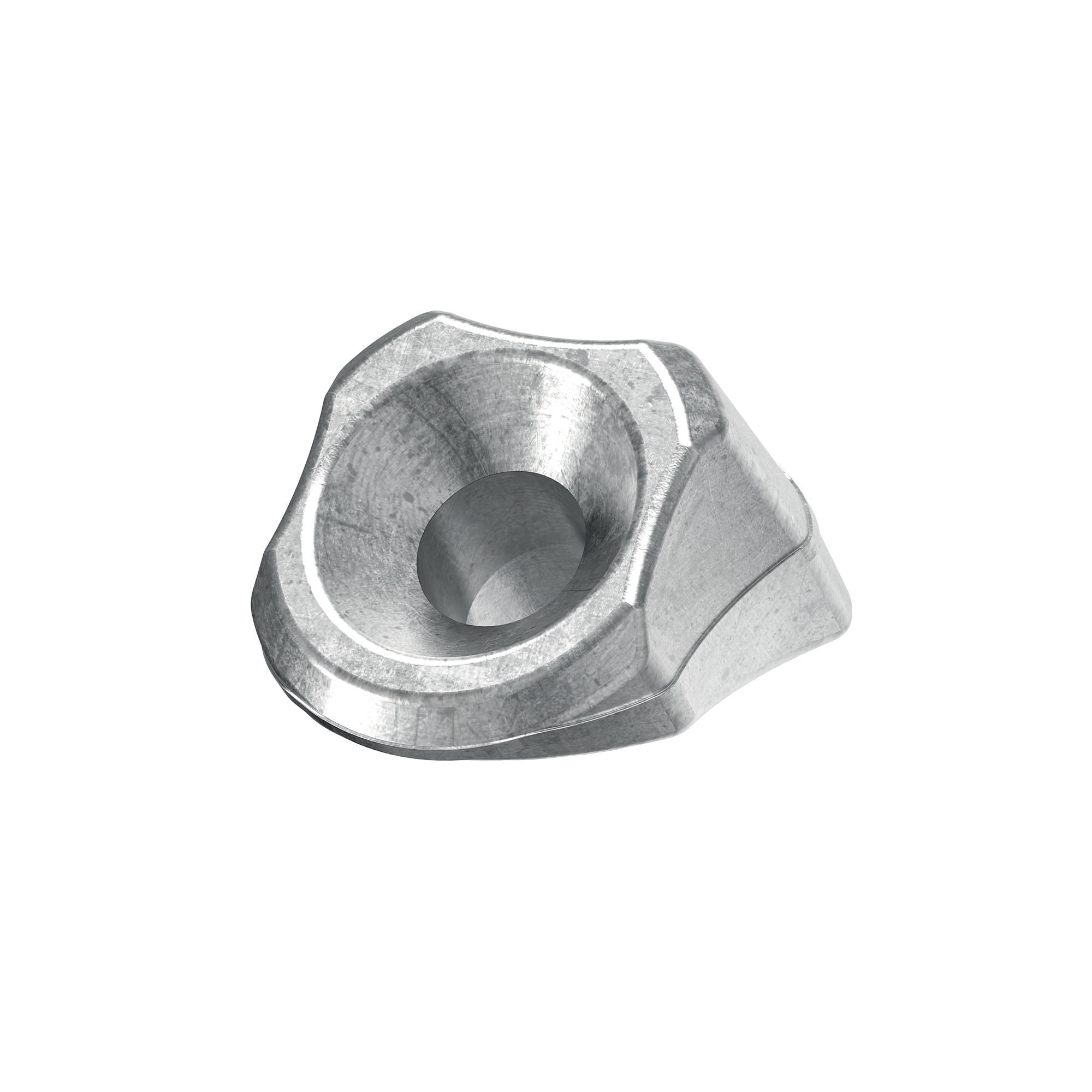

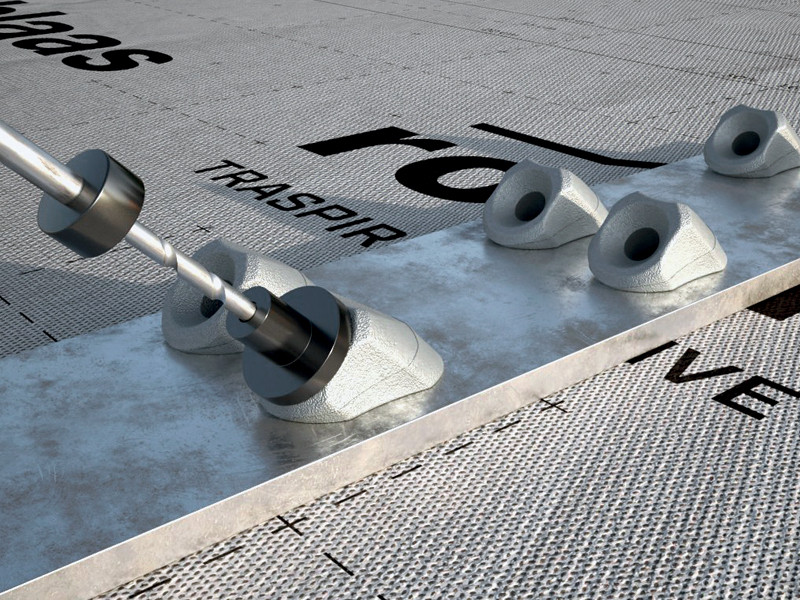

VGU - это шайба, которая позволяет устанавливать шурупы VGS по дереву под углом 45 ° на стальные пластины.
Эргономичная форма обеспечивает надежный точный захват во время установки.
Доступны 3 версии, совместимые сVGS Ø9, Ø11 и Ø13 мм, для листов переменной толщины.
Описание
VGU, шайба 45 ° для правильной установки шурупов VGS.
Шайба VGU имеет маркировку CE в соответствии с ETA 11/0030.
Использование шайб VGU с шурупами VGS под углом 45 ° на стальных пластинах восстанавливает сопротивление скольжению.
Также доступен шаблон JIG VGU, который позволяет легко подготовить предварительное сверление под углом 45 °, облегчая последующую затяжку шурупов VGS внутри шайбы. Рекомендуемая длина предварительного сверления - не менее 20 мм.
Шайба VGU изготовлена из углеродистой стали с ярким цинкованием, идеально подходит для использования с древесными плитами, массивной древесино, клееным покрытием CLT , LVL и плотные породы. Классы обслуживания 1 и 2.
Документы
-
Tехнические характеристики
-
ICC-ES Evaluation report USA
-
ICC-ES Listing report CANADA
-
Сертификат ETA
-
Файл CAD
-
Файл BIM.ifc
-
Файл BIM.rfa
-
Инструкция по установке VGS
VGU
VGU DE

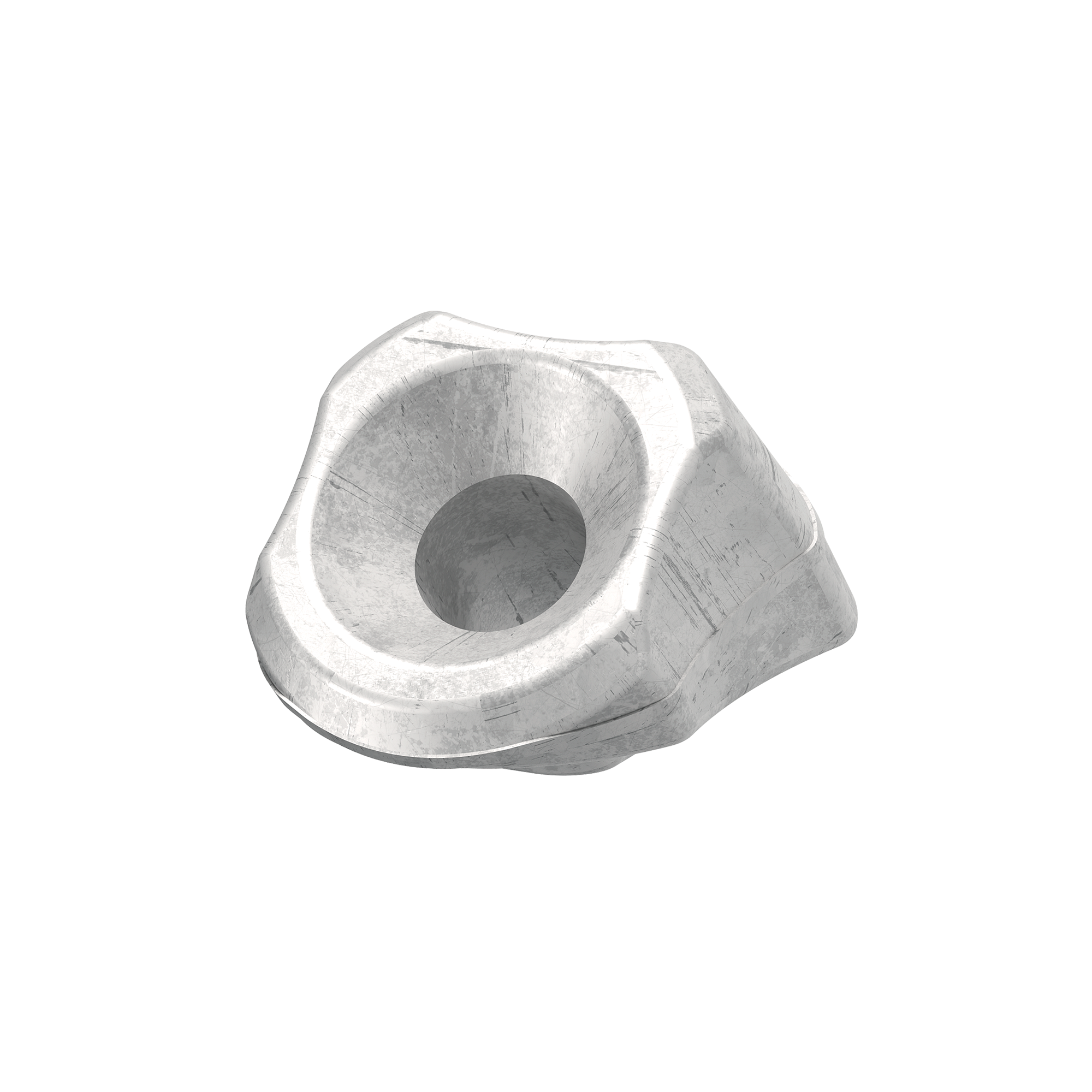

VGU EVO DE
| CODE | version | pcs. |
|---|---|---|
| VGUEVO945DE | for screw VGS Ø9 | 25 |
| VGUEVO1145DE | for screw VGS Ø11 | 25 |
| VGUEVO1345DE | for screw VGS Ø13 | 25 |
