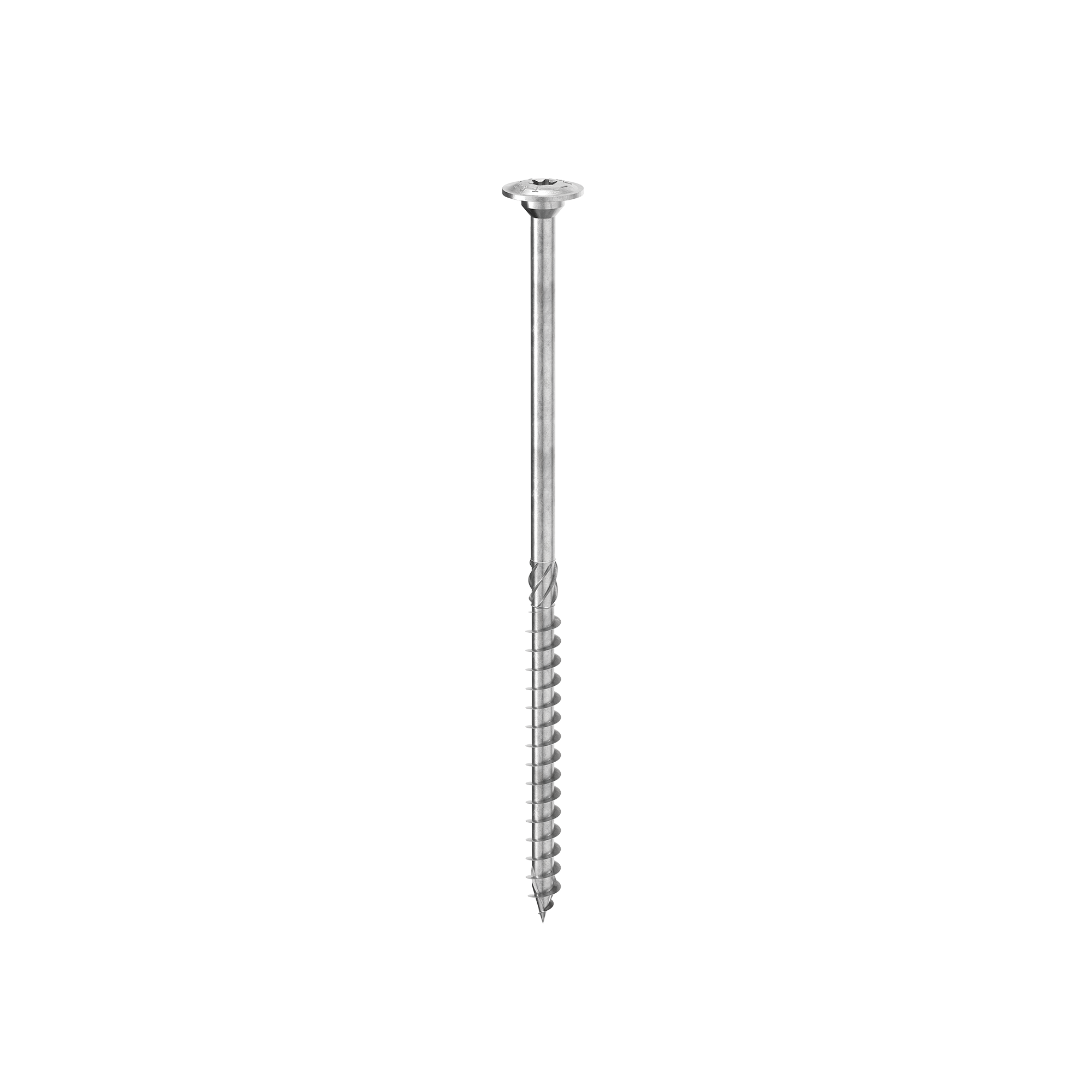

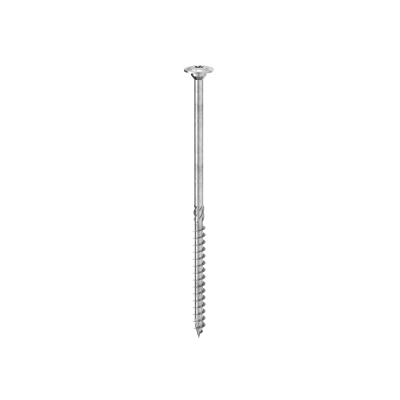

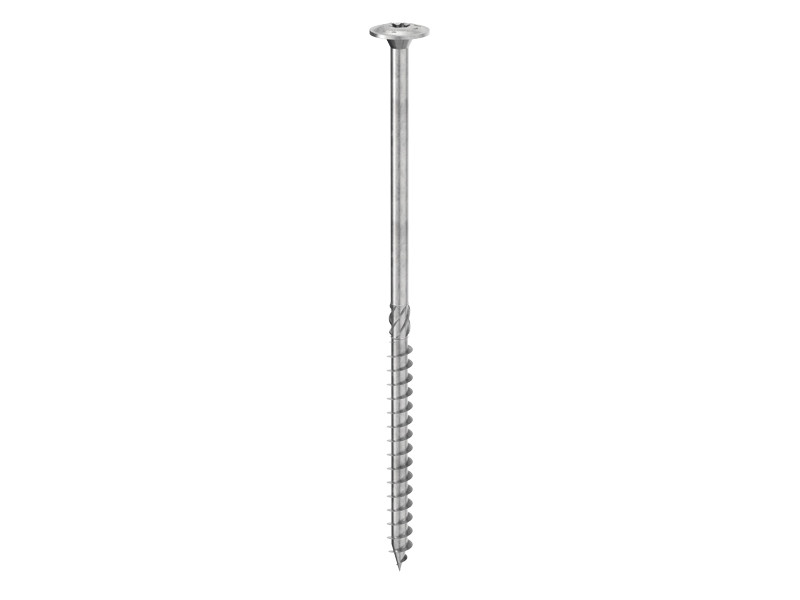

TBS

ШУРУПЫ С УВЕЛИЧЕННОЙ ГОЛОВКОЙ

TBS отличается от обычного шурупа для дерева благодаря фланцевой головке, которая выполняет функцию шайбы и обеспечивает высокую прочность на разры.

Винт TBS одобрен для применения в конструкциях, подверженных нагрузкам в любом направлении относительно волокон (α = 0 ° - 90 °).

Связаться с агентом

Описание
Документы
Коды и размеры
Сопутствующие товары

Описание

TBS, шуруп для деревянных конструкций со встроенной шайбой для исключительной прочности на разрыв.

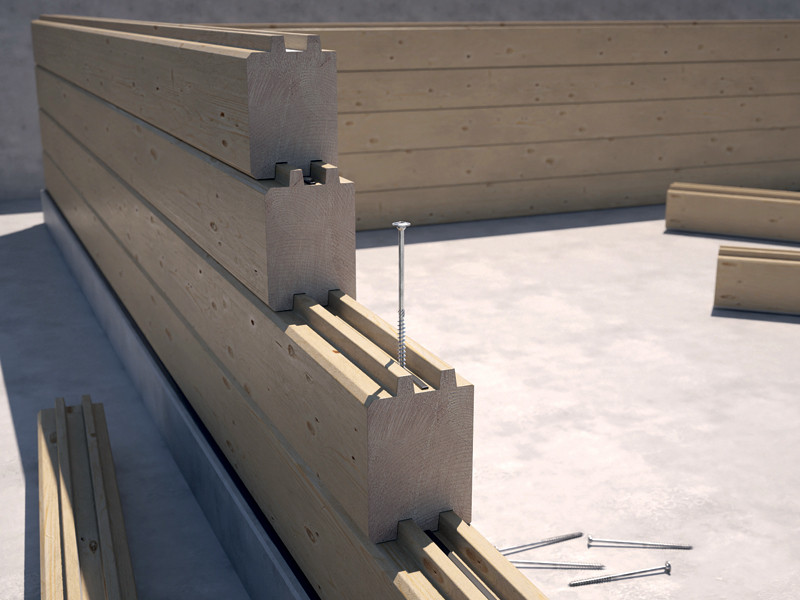

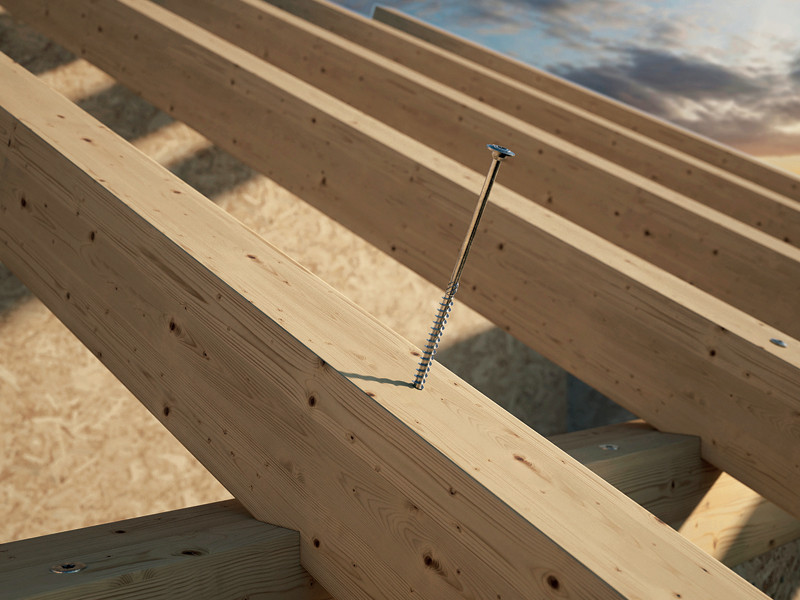

Винт TBS с фланцевой головкой идеально подходит для крепления балок к балкам порога для достижения высокого сопротивления ветру.

Головка с фланцем гарантирует отличную прочность на разрыв, что означает, что можно избежать использования дополнительных систем бокового крепления. Асимметричный «зонтик» шурупов TBS для дерева гарантирует лучшее продвижение древесины.

Благодаря своей геометрии, TBS идеален при ветре или колебаниях размеров древесины. Обладает превосходной прочностью благодаря отличному пределу прочности и пределу текучести стали (fy, k = 1000 Н / мм2).

Очень высокая прочность на скручивание (ftor, k) гарантирует более безопасное завинчивание. Угол изгиба на 20 ° больше стандартного, сертифицировано в соответствии с ETA 11/0030.

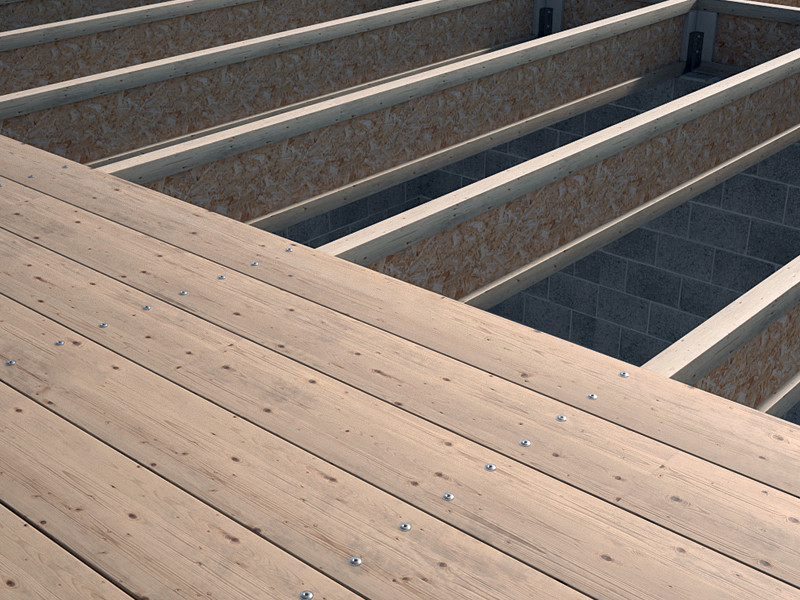

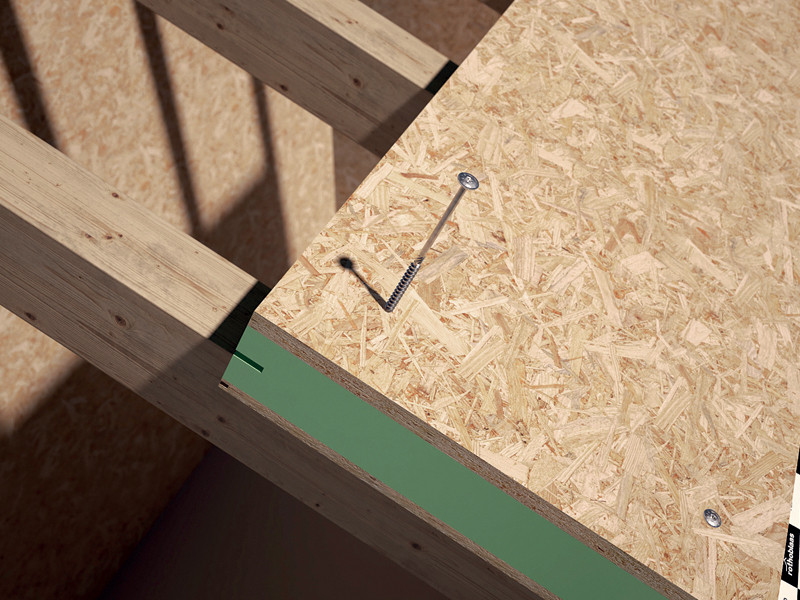

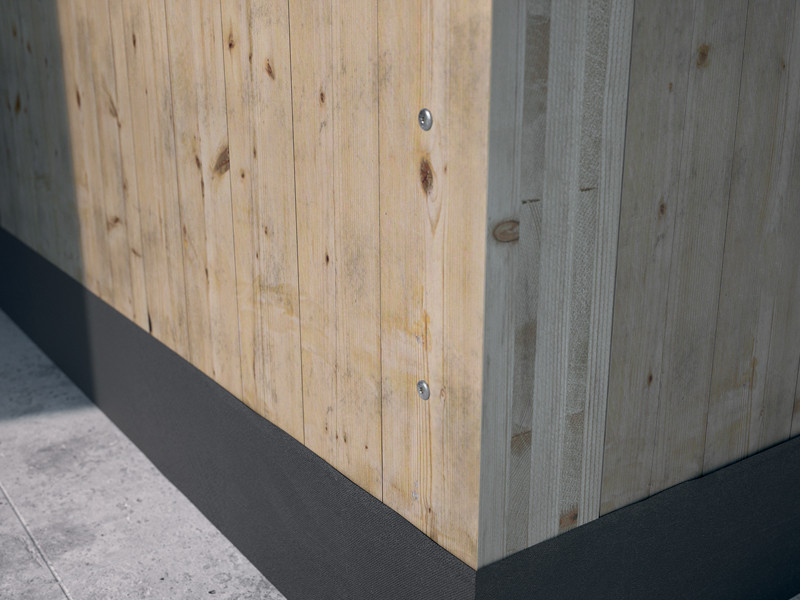

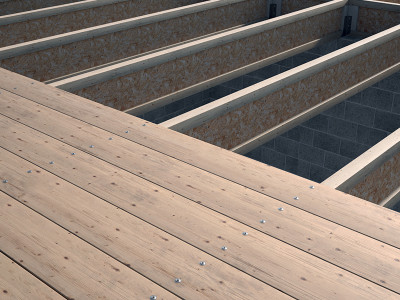

Изготовленный из углеродистой стали с ярким цинкованием, он идеально подходит для использования с массивной древесиной, клееным брусом, деревянными панелями, древесиной высокой плотности, CLT и LVL.

Классы эксплуатации 1 и 2. Сейсмические характеристики проверены в соответствии с EN 14592. Циклические испытания SEISMIC-REV в соответствии с EN 12512. Значения также проверены, сертифицированы и рассчитаны для CLT и древесины высокой плотности, такой как Microllam® LVL.

Документы

Tехнические характеристики
Выберите язык
Справочное Руководство По Минимальным Расстояниям
Выберите язык
ICC-ES Evaluation report USA

Выберите язык
ICC-ES Listing report CANADA

Выберите язык
Сертификат ETA

Выберите язык
Файл CAD

Выберите язык
Файл BIM.ifc

Выберите язык
Файл BIM.rfa

Выберите язык

TBS

CODE	info	d₁ [mm]	L [mm]	b [mm]	d₁ [in]	L [in]	b [in]	TX	pcs.
TBS660	-	6	60	40	0.24	2 3/8''	1 9/16''	TX30	100
TBS670	-	6	70	40	0.24	2 3/4''	1 9/16''	TX30	100
TBS680	-	6	80	50	0.24	3 1/8''	1 15/16''	TX30	100
TBS690	-	6	90	50	0.24	3 1/2''	1 15/16''	TX30	100
TBS6100	-	6	100	60	0.24	4''	2 3/8''	TX30	100
TBS6120	-	6	120	75	0.24	4 3/4''	2 15/16''	TX30	100
TBS6140	-	6	140	75	0.24	5 1/2''	2 15/16''	TX30	100
TBS6160	-	6	160	75	0.24	6 1/4''	2 15/16''	TX30	100
TBS6180	-	6	180	75	0.24	7 1/8''	2 15/16''	TX30	100
TBS6200	-	6	200	75	0.24	8''	2 15/16''	TX30	100
TBS6220	-	6	220	100	0.24	8 5/8''	4''	TX30	100
TBS6240	-	6	240	100	0.24	9 1/2''	4''	TX30	100
TBS6260	-	6	260	100	0.24	10 1/4''	4''	TX30	100
TBS6280	-	6	280	100	0.24	11''	4''	TX30	100
TBS6300	-	6	300	100	0.24	11 3/4''	4''	TX30	100
TBS6320	-	6	320	100	0.24	12 5/8''	4''	TX30	100
TBS6360	-	6	360	100	0.24	14 1/4''	4''	TX30	100
TBS6400	-	6	400	100	0.24	15 3/4''	4''	TX30	100
TBS840	-	8	40	32	0.32	1 9/16''	1 1/4''	TX40	100
TBS860	-	8	60	32	0.32	2 3/8''	1 1/4''	TX40	100
TBS880	-	8	80	52	0.32	3 1/8''	2 1/16''	TX40	50
TBS8100	-	8	100	52	0.32	4''	2 1/16''	TX40	50
TBS8120	-	8	120	80	0.32	4 3/4''	3 1/8''	TX40	50
TBS8140	-	8	140	80	0.32	5 1/2''	3 1/8''	TX40	50
TBS8160	-	8	160	100	0.32	6 1/4''	4''	TX40	50
TBS8180	-	8	180	100	0.32	7 1/8''	4''	TX40	50
TBS8200	-	8	200	100	0.32	8''	4''	TX40	50
TBS8220	-	8	220	100	0.32	8 5/8''	4''	TX40	50
TBS8240	-	8	240	100	0.32	9 1/2''	4''	TX40	50
TBS8260	-	8	260	100	0.32	10 1/4''	4''	TX40	50
TBS8280	-	8	280	100	0.32	11''	4''	TX40	50
TBS8300	-	8	300	100	0.32	11 3/4''	4''	TX40	50
TBS8320	-	8	320	100	0.32	12 5/8''	4''	TX40	50
TBS8340	-	8	340	100	0.32	13 3/8''	4''	TX40	50
TBS8360	-	8	360	100	0.32	14 1/4''	4''	TX40	50
TBS8380	-	8	380	100	0.32	15''	4''	TX40	50
TBS8400	-	8	400	100	0.32	15 3/4''	4''	TX40	50
TBS8440	-	8	440	100	0.32	17 1/4''	4''	TX40	50
TBS8480	-	8	480	100	0.32	19''	4''	TX40	50
TBS8520	-	8	520	100	0.32	20 1/2''	4''	TX40	50
TBS8560	-	8	560	100	0.32	22''	4''	TX40	50
TBS8580	-	8	580	100	0.32	22 13/16''	4''	TX40	50
TBS8600	-	8	600	100	0.32	23 5/8''	4''	TX40	50
TBS10100	-	10	100	52	0.4	4''	2 1/16''	TX50	50
TBS10120	-	10	120	60	0.4	4 3/4''	2 3/8''	TX50	50
TBS10140	-	10	140	60	0.4	5 1/2''	2 3/8''	TX50	50
TBS10160	-	10	160	80	0.4	6 1/4''	3 1/8''	TX50	50
TBS10180	-	10	180	80	0.4	7 1/8''	3 1/8''	TX50	50
TBS10200	-	10	200	100	0.4	8''	4''	TX50	50
TBS10220	-	10	220	100	0.4	8 5/8''	4''	TX50	50
TBS10240	-	10	240	100	0.4	9 1/2''	4''	TX50	50
TBS10260	-	10	260	100	0.4	10 1/4''	4''	TX50	50
TBS10280	-	10	280	100	0.4	11''	4''	TX50	50
TBS10300	-	10	300	100	0.4	11 3/4''	4''	TX50	50
TBS10320	-	10	320	120	0.4	12 5/8''	4 3/4''	TX50	50
TBS10340	-	10	340	120	0.4	13 3/8''	4 3/4''	TX50	50
TBS10360	-	10	360	120	0.4	14 1/4''	4 3/4''	TX50	50
TBS10380	-	10	380	120	0.4	15''	4 3/4''	TX50	50
TBS10400	-	10	400	120	0.4	15 3/4''	4 3/4''	TX50	50
TBS10440	-	10	440	120	0.4	17 1/4''	4 3/4''	TX50	50
TBS10480	-	10	480	120	0.4	19''	4 3/4''	TX50	50
TBS10520	-	10	520	120	0.4	20 1/2''	4 3/4''	TX50	50
TBS10560	-	10	560	120	0.4	22''	4 3/4''	TX50	50
TBS10600	-	10	600	120	0.4	23 5/8''	4 3/4''	TX50	50
TBS12200	-	12	200	120	0.48	8''	4 3/4''	TX50	25
TBS12240	-	12	240	120	0.48	9 1/2''	4 3/4''	TX50	25
TBS12280	-	12	280	120	0.48	11''	4 3/4''	TX50	25
TBS12320	-	12	320	120	0.48	12 5/8''	4 3/4''	TX50	25
TBS12360	-	12	360	120	0.48	14 1/4''	4 3/4''	TX50	25
TBS12400	-	12	400	140	0.48	15 3/4''	5 1/2''	TX50	25
TBS12440	-	12	440	140	0.48	17 1/4''	5 1/2''	TX50	25
TBS12480	-	12	480	140	0.48	19''	5 1/2''	TX50	25
TBS12520	-	12	520	140	0.48	20 1/2''	5 1/2''	TX50	25
TBS12560	-	12	560	140	0.48	22''	5 1/2''	TX50	25
TBS12600	-	12	600	140	0.48	23 5/8''	5 1/2''	TX50	25
TBS12800	-	12	800	160	0.48	31 1/2''	6 1/4''	TX50	25
TBS121000	-	12	1000	160	0.48	39 3/8''	6 1/4''	TX50	25
