New

LBS EVO

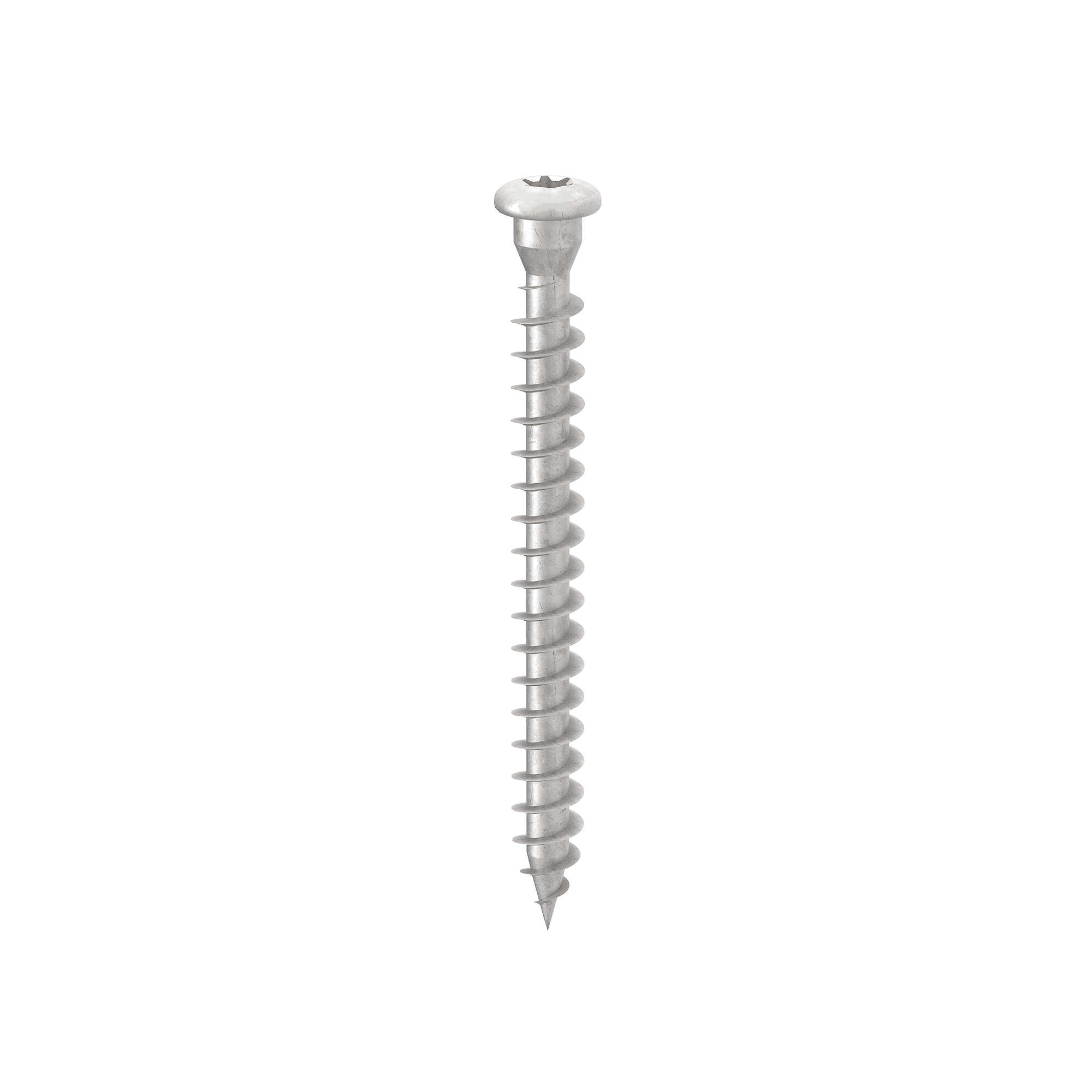

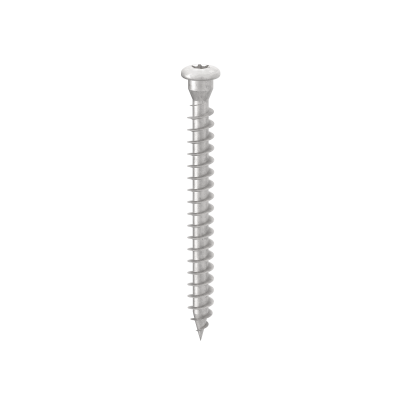

ШУРУП С КОНИЧЕСКОЙ ГОЛОВКОЙ ДЛЯ ПЛАСТИН

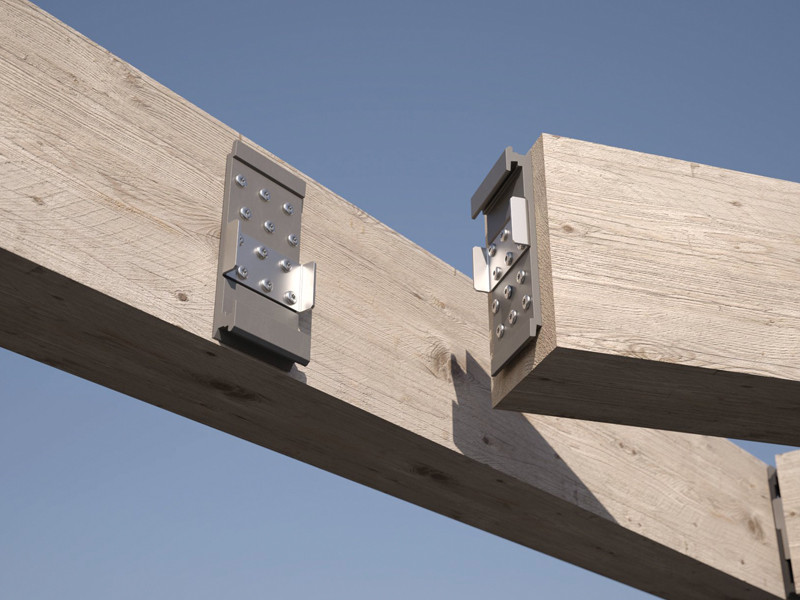

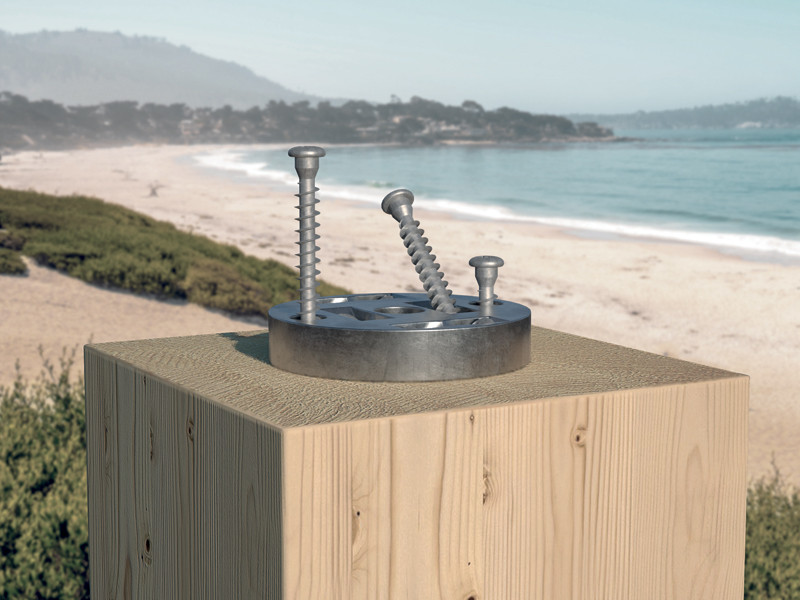

LBS в исполнении EVO разработан для наружных соединений сталь-дерево. Эффект шпунтового соединения с круглым отверстием пластины и гарантирует исключительные статические свойства.

Класс сопротивления коррозионной атмосферной активности (C4) покрытия C4 EVO испытан Research Institutes of Sweden - RISE. Покрытие, пригодное для использования на древесине с уровнем кислотности (pH) выше 4, такой как ель, лиственница и сосна (см. стр. 314).

Рассчитывается в соответствии с Еврокодом 5 в случае соединений сталь-дерево с толстой пластиной также тонкими металлическими элементами.
Превосходные значения сопротивления сдвигу

ETA-11/0030
UKCA 1
ICC-ES 233
ELC 4645

Документы

  • Tехнические характеристики
  • ICC-ES Evaluation report USA
  • ICC-ES Listing report CANADA
  • Сертификат ETA
  • Декларация характеристик качества (DOP)
  • Файл CAD
  • Файл BIM.ifc
  • Файл BIM.rfa

LBS EVO

CODE info d₁
[mm]
L
[mm]
b
[mm]
d₁
[in]
L
[in]
b
[in]
TX pcs.
LBSEVO540 - 5 40 36 0.2 1 9/16'' 1 7/16'' TX20 500
LBSEVO550 - 5 50 46 0.2 1 15/16'' 1 13/16'' TX20 200
LBSEVO560 - 5 60 56 0.2 2 3/8'' 2 3/16'' TX20 200
LBSEVO570 - 5 70 66 0.2 2 3/4'' 2 5/8'' TX20 200
LBSEVO780 - 7 80 75 0.28 3 1/8'' 2 15/16'' TX30 100
LBSEVO7100 - 7 100 95 0.28 4'' 3 3/4'' TX30 100
