PILLAR

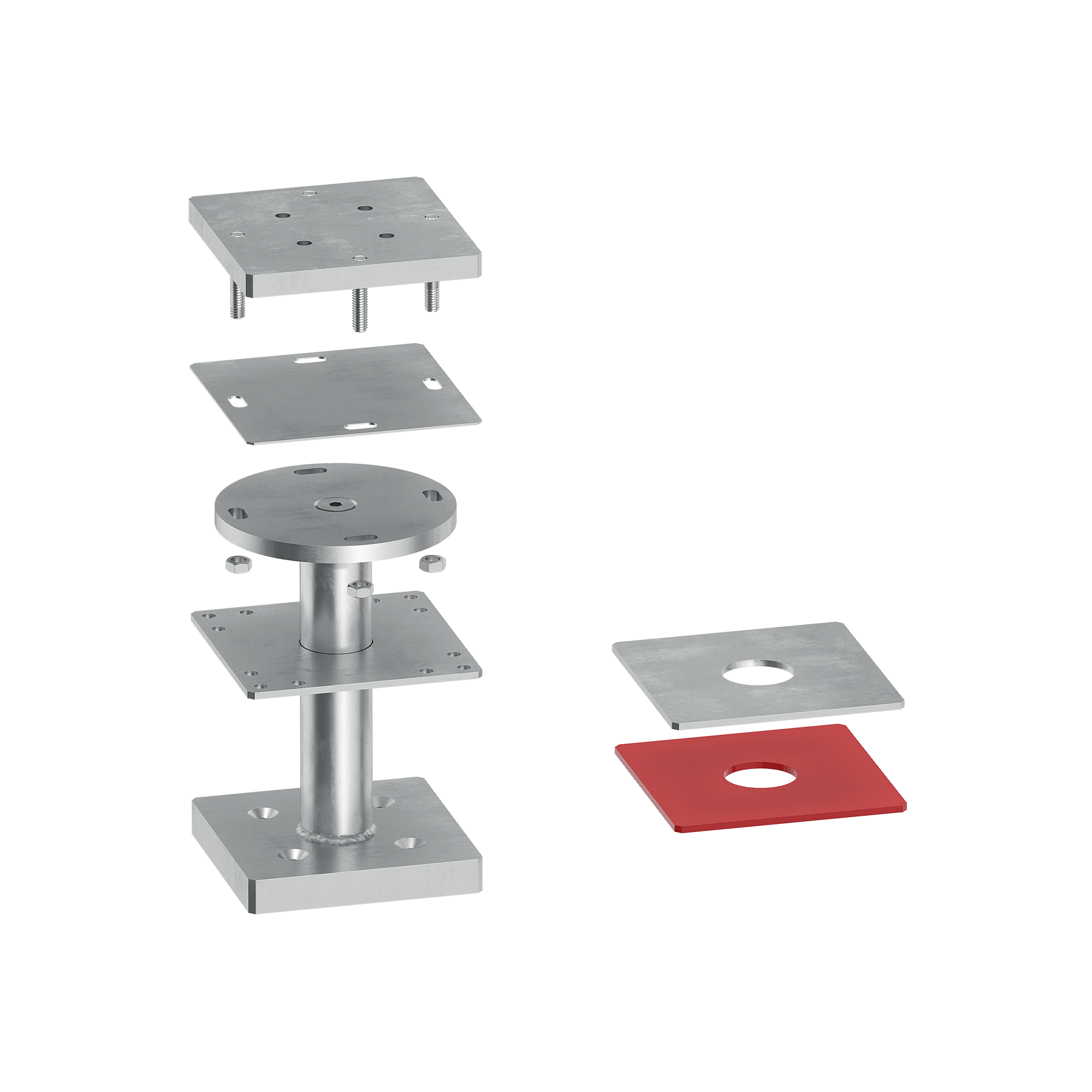

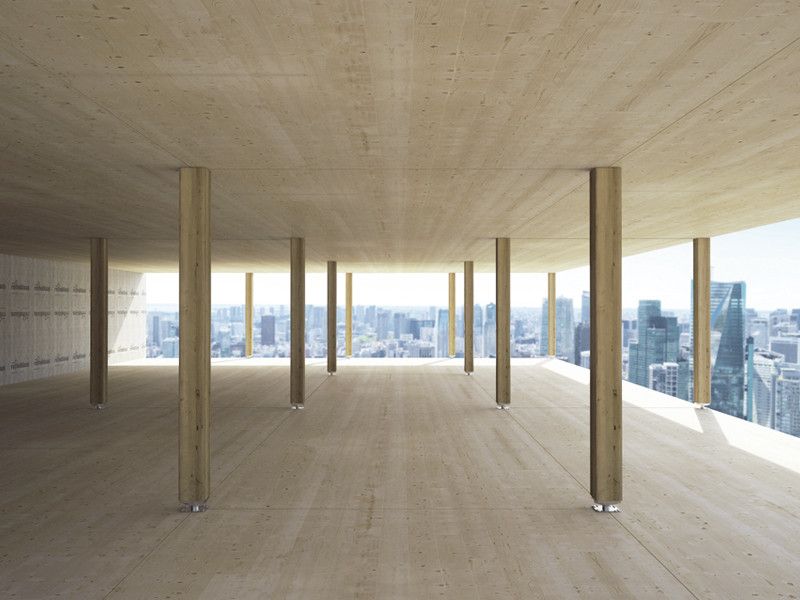

PILLAR - это революционная система соединения, позволяющая возводить конструкции с системой колонны-перекрытия, которые до сих пор было невозможно построить, с расстоянием между колоннами до 3,5 х 7,0 метров.
Он позволяет передавать вертикальное усилие более 5000 кН между столбами.
Описание
PILLAR - СИСТЕМА СОЕДИНЕНИЙ, КОТОРАЯ ПОЗВОЛЯЕТ СОЗДАТЬ НЕВОЗМОЖНОЕ

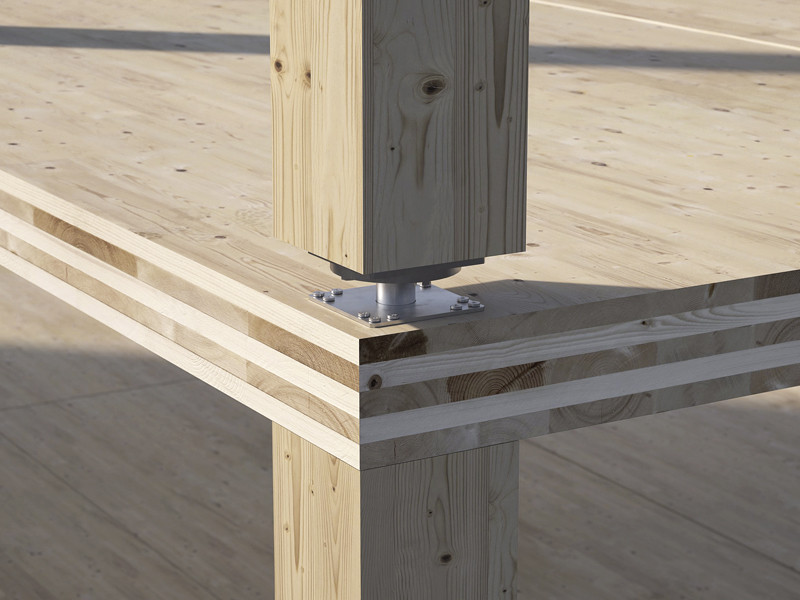

Соединитель PILLAR предназначен для устройства плоских перекрытий CLT, расположенных непосредственно на колоннах, без использования опускаемых балок. Идеально подходит для многоэтажных зданий на колоннах, он выдерживает сжатие более 500 тонн благодаря своему центральному сердечнику, который предотвращает раздавливание панелей.
Скрытый в опоре колонн, позволяет уменьшить толщину отделки пола. Используемый в сочетании с системой SPIDER, он идеально подходит для использования на колоннах в углах или по периметру структурной сетки.

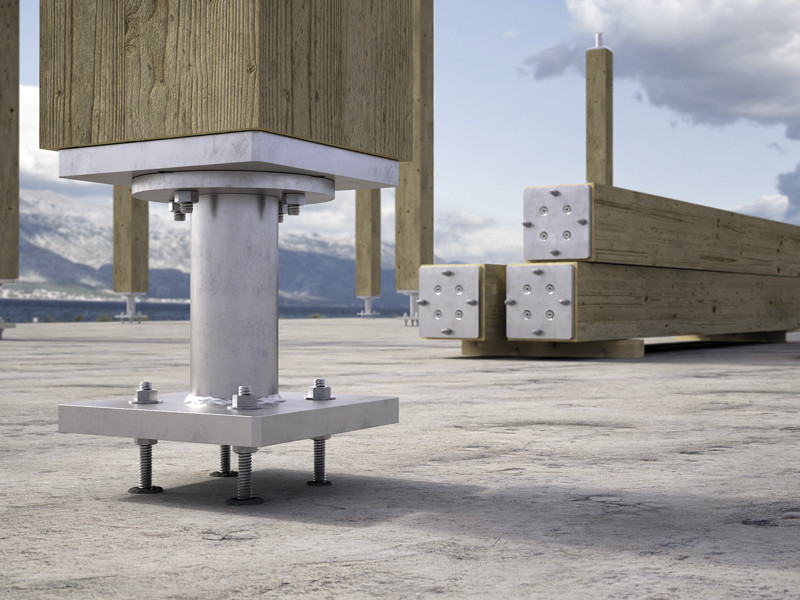

PILLAR - это универсальный соединитель, рассчитанный и сертифицированный также для соединений панелей CLT с бетонными или стальными колоннами. Изготовленный из оцинкованной стали S355-S690, он предназначен для использования с массивными деревянными, клееными, LVL, стальными и железобетонными колоннами.
Документы
-
Tехнические характеристики
- Tехнические характеристики Croatian
- Tехнические характеристики Czech
- Tехнические характеристики English
- Tехнические характеристики French
- Tехнические характеристики German
- Tехнические характеристики Greek
- Tехнические характеристики Hungarian
- Tехнические характеристики Italian
- Tехнические характеристики Polish
- Tехнические характеристики Portuguese
- Tехнические характеристики Romanian
- Tехнические характеристики Russian
- Tехнические характеристики Slovak
- Tехнические характеристики Slovene
- Tехнические характеристики Spanish
-
Сертификат ETA
-
Файл CAD
-
Файл BIM.ifc
-
Файл BIM.rfa
PILLAR
| CODE | Ø
[mm]
|
H
[mm]
|
measures
[mm]
|
pcs. |
DOP
|
|---|---|---|---|---|---|
| PIL60S160 | 60 | 160 | A=200 B=200 | 1 | |
| PIL60S180 | 60 | 180 | A=200 B=200 | 1 | |
| PIL60S200 | 60 | 200 | A=200 B=200 | 1 | |
| PIL60S220 | 60 | 220 | A=200 B=200 | 1 | |
| PIL60S240 | 60 | 240 | A=200 B=200 | 1 | |
| PIL60S280 | 60 | 280 | A=200 B=200 | 1 | |
| PIL80S160 | 80 | 160 | A=200 B=240 | 1 | |
| PIL80S180 | 80 | 180 | A=200 B=240 | 1 | |
| PIL80S200 | 80 | 200 | A=200 B=240 | 1 | |
| PIL80S220 | 80 | 220 | A=200 B=240 | 1 | |
| PIL80S240 | 80 | 240 | A=200 B=240 | 1 | |
| PIL80S280 | 80 | 280 | A=200 B=240 | 1 | |
| PIL80M160 | 80 | 160 | A=240 B=280 | 1 | |
| PIL80M180 | 80 | 180 | A=240 B=280 | 1 | |
| PIL80M200 | 80 | 200 | A=240 B=280 | 1 | |
| PIL80M220 | 80 | 220 | A=240 B=280 | 1 | |
| PIL80M240 | 80 | 240 | A=240 B=280 | 1 | |
| PIL80M280 | 80 | 280 | A=240 B=280 | 1 | |
| PIL80L160 | 80 | 160 | A=280 B=280 | 1 | |
| PIL80L180 | 80 | 180 | A=280 B=280 | 1 | |
| PIL80L200 | 80 | 200 | A=280 B=280 | 1 | |
| PIL80L220 | 80 | 220 | A=280 B=280 | 1 | |
| PIL80L240 | 80 | 240 | A=280 B=280 | 1 | |
| PIL80L280 | 80 | 280 | A=280 B=280 | 1 | |
| PIL100S160 | 100 | 160 | A=240 B=240 | 1 | |
| PIL100S180 | 100 | 180 | A=240 B=240 | 1 | |
| PIL100S200 | 100 | 200 | A=240 B=240 | 1 | |
| PIL100S220 | 100 | 220 | A=240 B=240 | 1 | |
| PIL100S240 | 100 | 240 | A=240 B=240 | 1 | |
| PIL100S280 | 100 | 280 | A=240 B=240 | 1 | |
| PIL100M160 | 100 | 160 | A=280 B=280 | 1 | |
| PIL100M180 | 100 | 180 | A=280 B=280 | 1 | |
| PIL100M200 | 100 | 200 | A=280 B=280 | 1 | |
| PIL100M220 | 100 | 220 | A=280 B=280 | 1 | |
| PIL100M240 | 100 | 240 | A=280 B=280 | 1 | |
| PIL100M280 | 100 | 280 | A=280 B=280 | 1 | |
| PIL120S160 | 120 | 160 | A=280 B=280 | 1 | |
| PIL120S180 | 120 | 180 | A=280 B=280 | 1 | |
| PIL120S200 | 120 | 200 | A=280 B=280 | 1 | |
| PIL120S220 | 120 | 220 | A=280 B=280 | 1 | |
| PIL120S240 | 120 | 240 | A=280 B=280 | 1 | |
| PIL120S280 | 120 | 280 | A=280 B=280 | 1 | |
| PIL120M160 | 120 | 160 | A=280 B=280 | 1 | |
| PIL120M180 | 120 | 180 | A=280 B=280 | 1 | |
| PIL120M200 | 120 | 200 | A=280 B=280 | 1 | |
| PIL120M220 | 120 | 220 | A=280 B=280 | 1 | |
| PIL120M240 | 120 | 240 | A=280 B=280 | 1 | |
| PIL120M280 | 120 | 280 | A=280 B=280 | 1 |
XYLOFON WASHER
| CODE | description | pcs. |
|---|---|---|
| XYLW3560200 | XYLOFON WASHER for PIL60S | 1 |
| XYLW3580240 | for PIL80S | 1 |
| XYLW3580280 | for PIL80M-PIL80L | 1 |
| XYLW35100240 | for PIL100S | 1 |
| XYLW35100280 | for PIL100M-PIL100L | 1 |
| XYLW35120280 | for PIL120S-PIL120M-PIL120L | 1 |
| XYLW5060200 | for PIL60S | 1 |
| XYLW5080240 | for PIL80S | 1 |
| XYLW5080280 | for PIL80M-PIL80L | 1 |
| XYLW50100240 | XYLOFON WASHER PER PIL100S | 1 |
| XYLW50100280 | for PIL100M-PIL100L | 1 |
| XYLW50120280 | for PIL120S-PIL120M-PIL120L | 1 |
| XYLW7060200 | for PIL60S | 1 |
| XYLW7080240 | for PIL80S | 1 |
| XYLW7080280 | for PIL80M-PIL80L | 1 |
| XYLW70100240 | for PIL100S | 1 |
| XYLW70100280 | for PIL100M-PIL100L | 1 |
| XYLW70120280 | for PIL120S-PIL120M-PIL120L | 1 |
| XYLW8060200 | for PIL60S | 1 |
| XYLW8080240 | for PIL80S | 1 |
| XYLW8080280 | for PIL80M-PIL80L | 1 |
| XYLW80100240 | for PIL100S | 1 |
| XYLW80100280 | for PIL100M-PIL100L | 1 |
| XYLW80120280 | for PIL120S-PIL120M-PIL120L | 1 |
| XYLW9060200 | for PIL60S | 1 |
| XYLW9080240 | for PIL80S | 1 |
| XYLW9080280 | for PIL80M-PIL80L | 1 |
| XYLW90100240 | for PIL100S | 1 |
| XYLW90100280 | YLOFON 90 WASHER PER PIL100M-PIL100L | 1 |
| XYLW90120280 | for PIL120S-PIL120M-PIL120L | 1 |
DISTRIBUTION PLATE
| CODE | description | pcs. |
|---|---|---|
| SP60200 | for PIL60S | 1 |
| SP80240 | for PIL80S | 1 |
| SP80280 | for PIL80M-PIL80L | 1 |
| SP100240 | for PIL100S | 1 |
| SP100280 | for PIL100M-PIL100L | 1 |
| SP120280 | for PIL120S-PIL120M-PIL120L | 1 |
