WOODY
WOODY — это деревянный соединитель для перекрытий, сборных стен и крыш. Может устанавливаться на любую деревянную поверхность, включая панели из OSB, гипсоволокна или ламинированной фанеры.
Предназначен для быстрого и точного монтажа стен, перекрытий или крыш с легкими конструкциями TIMBER FRAME, а также для панелей CLT или LVL. WOODY облегчает соединение стен, перекрытий, крыш и ненесущих элементов, таких как деревянные лестницы.
Идеально подходит для использования в области изготовления и монтажа сборных конструкций.
Описание
СТАНДАРТНЫЙ, ТОЧНЫЙ, «УНИВЕРСАЛЬНЫЙ» ДЕРЕВЯННЫЙ СОЕДИНИТЕЛЬ
Благодаря конфигурации «ласточкин хвост» глубиной 28 мм WOODY обеспечивает допуск, недостижимый для систем с металлической пластиной.

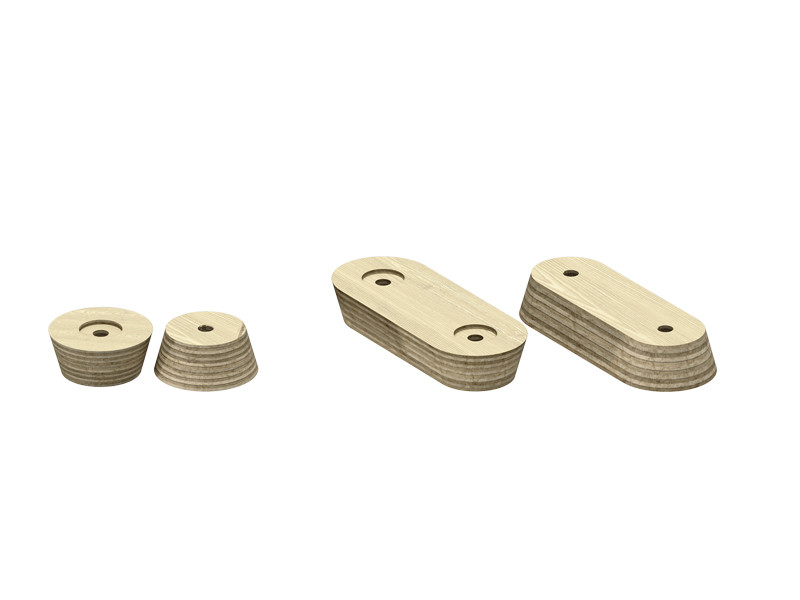

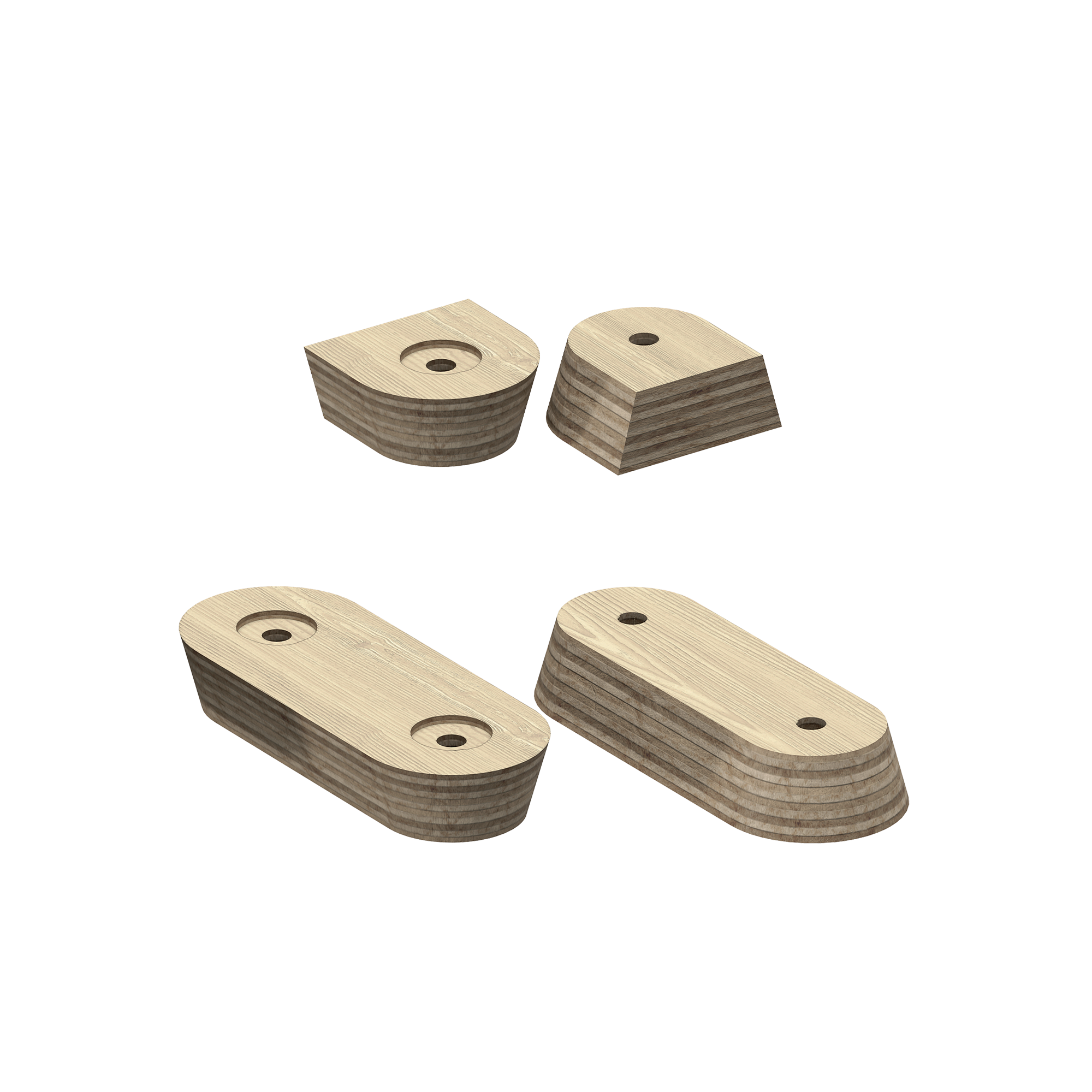

Деревянный соединитель для перекрытий, сборных стен и крыш WOODY имеет легко воспроизводимую стандартную геометрию. Отверстия, предварительно просверленные в деревянном соединителе, позволяют выполнять точную установку без необходимости проведения замеров. Симметричность геометрии соединителей WOODY любого размера позволяет избежать ошибок при установке.

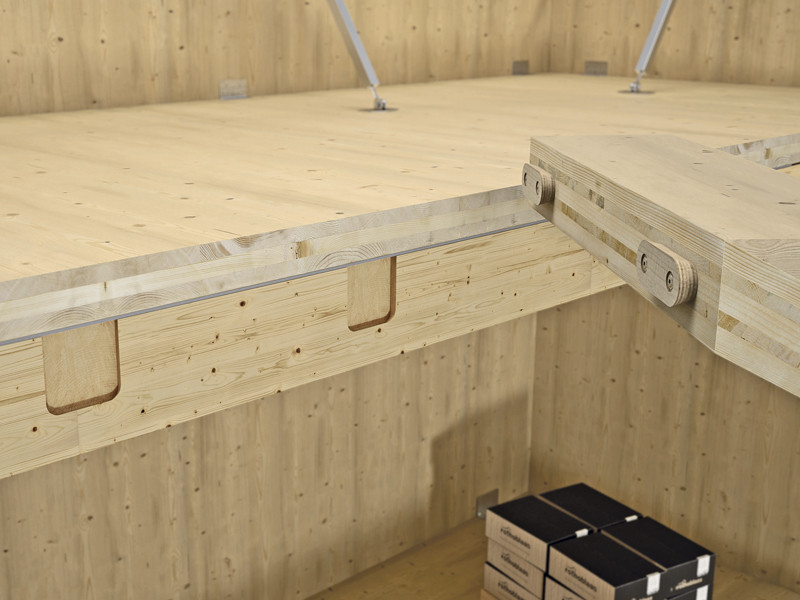

Ускоряет монтаж панелей CLT стен, перекрытий, крыш или лестниц. В версии 165 деревянный соединитель WOODY может монтироваться в горизонтальном положении, чтобы адаптироваться к небольшой толщине.
УСТАНОВКА ДЕРЕВЯННОГО СОЕДИНИТЕЛЯ WOODY

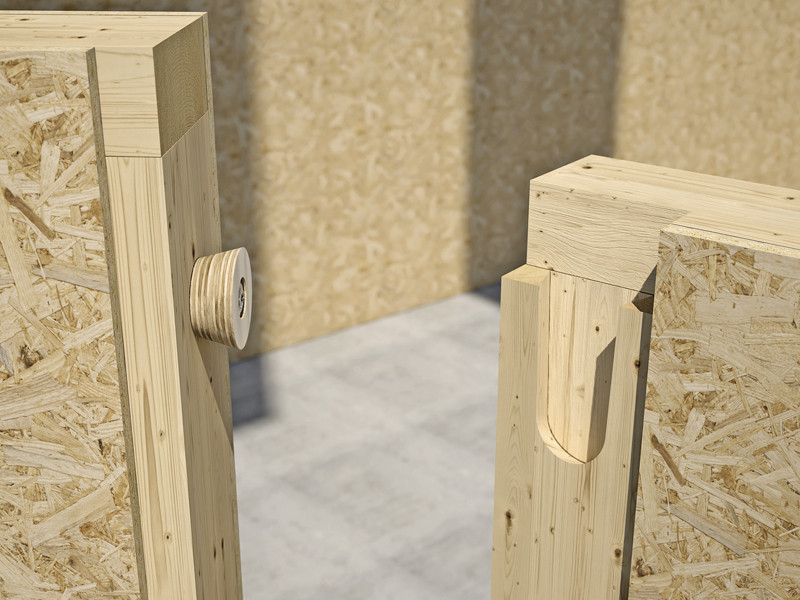

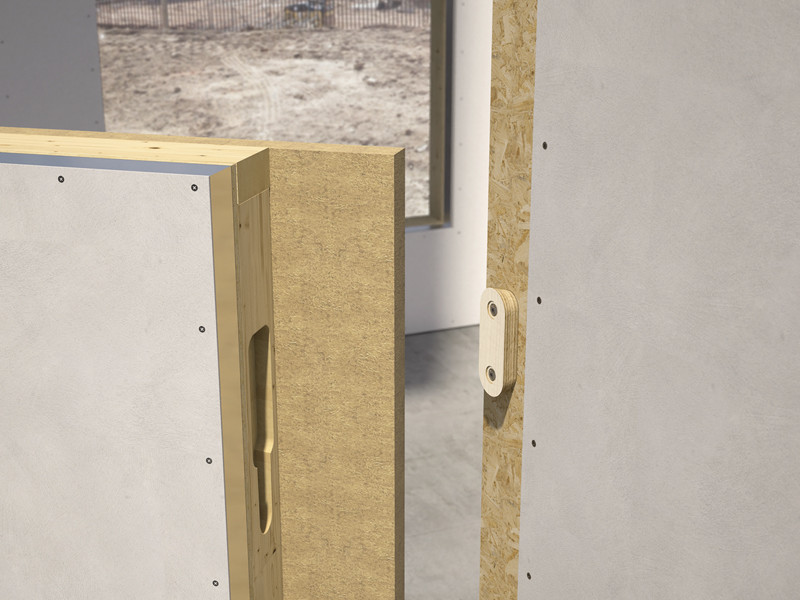

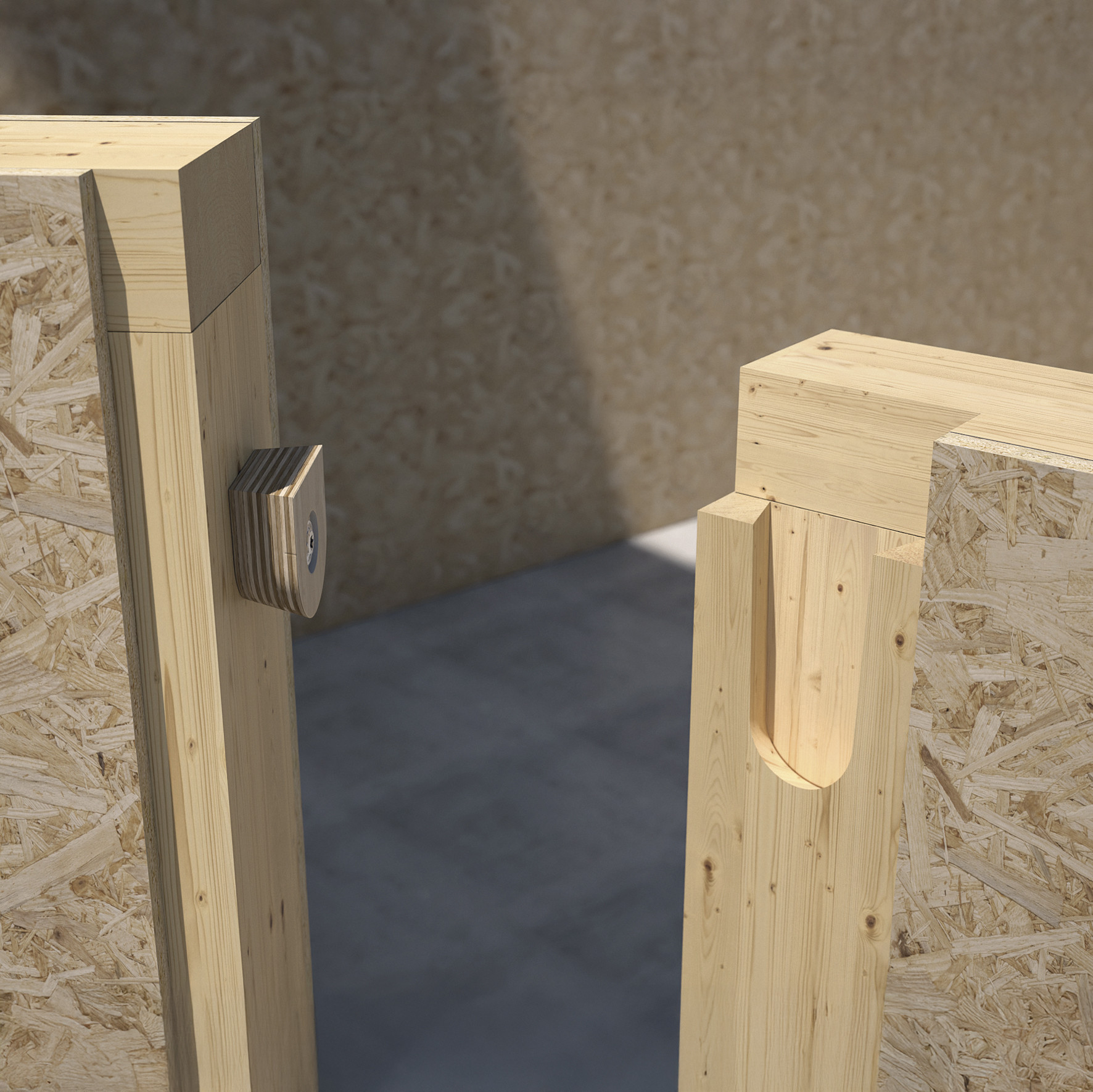

Деревянные соединители WOODY могут устанавливаться на любую деревянную поверхность. При монтаже на боковую поверхность каркасной стены соединитель WOODY можно устанавливать непосредственно поверх панели из OSB, гипсоволокна или ламинированной фанеры.
Выберите быстрое и безопасное соединение - выберите деревянный соединитель WOODY.
Документы
-
Tехнические характеристики
- Tехнические характеристики Croatian
- Tехнические характеристики Czech
- Tехнические характеристики English
- Tехнические характеристики French
- Tехнические характеристики German
- Tехнические характеристики Greek
- Tехнические характеристики Hungarian
- Tехнические характеристики Italian
- Tехнические характеристики Polish
- Tехнические характеристики Portuguese
- Tехнические характеристики Romanian
- Tехнические характеристики Russian
- Tехнические характеристики Slovak
- Tехнические характеристики Slovene
- Tехнические характеристики Spanish
-
Файл CAD
-
Файл BIM.ifc
-
Файл BIM.rfa
WOODY
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
B
[in]
|
H
[in]
|
s
[in]
|
pcs. |
|---|---|---|---|---|---|---|---|
| WOODY65 | 65 | 65 | 28 | 2 9/16'' | 2 9/16'' | 1.102 | 70 |
| WOODY165 | 65 | 165 | 28 | 2 9/16'' | 6 1/2'' | 1.102 | 35 |
