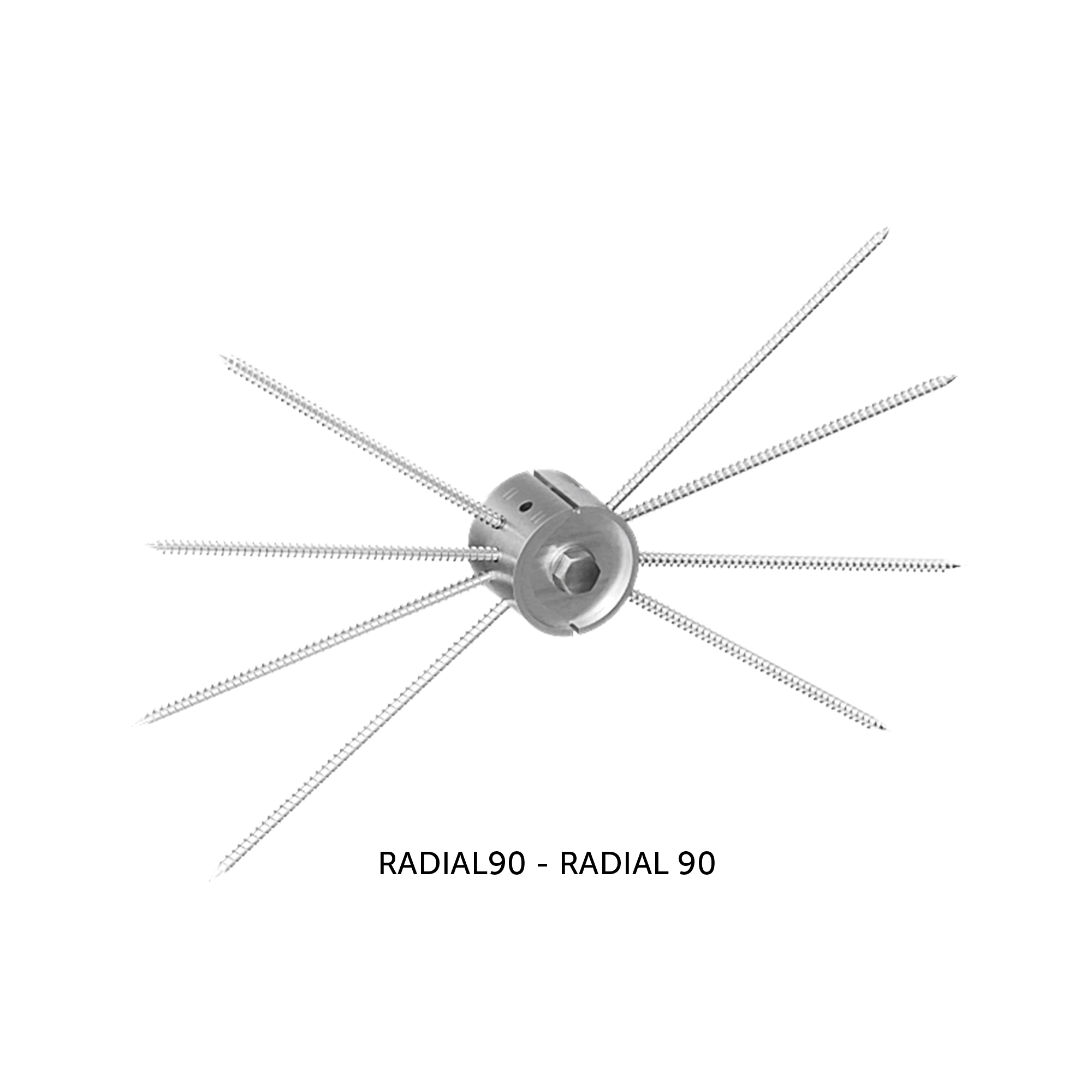

RADIAL
В числе самых передовых соединителей для деревянных балок и панелей мы находим RADIAL, идеально подходящий для сборных конструкций и обеспечивающий возможность демонтажа.

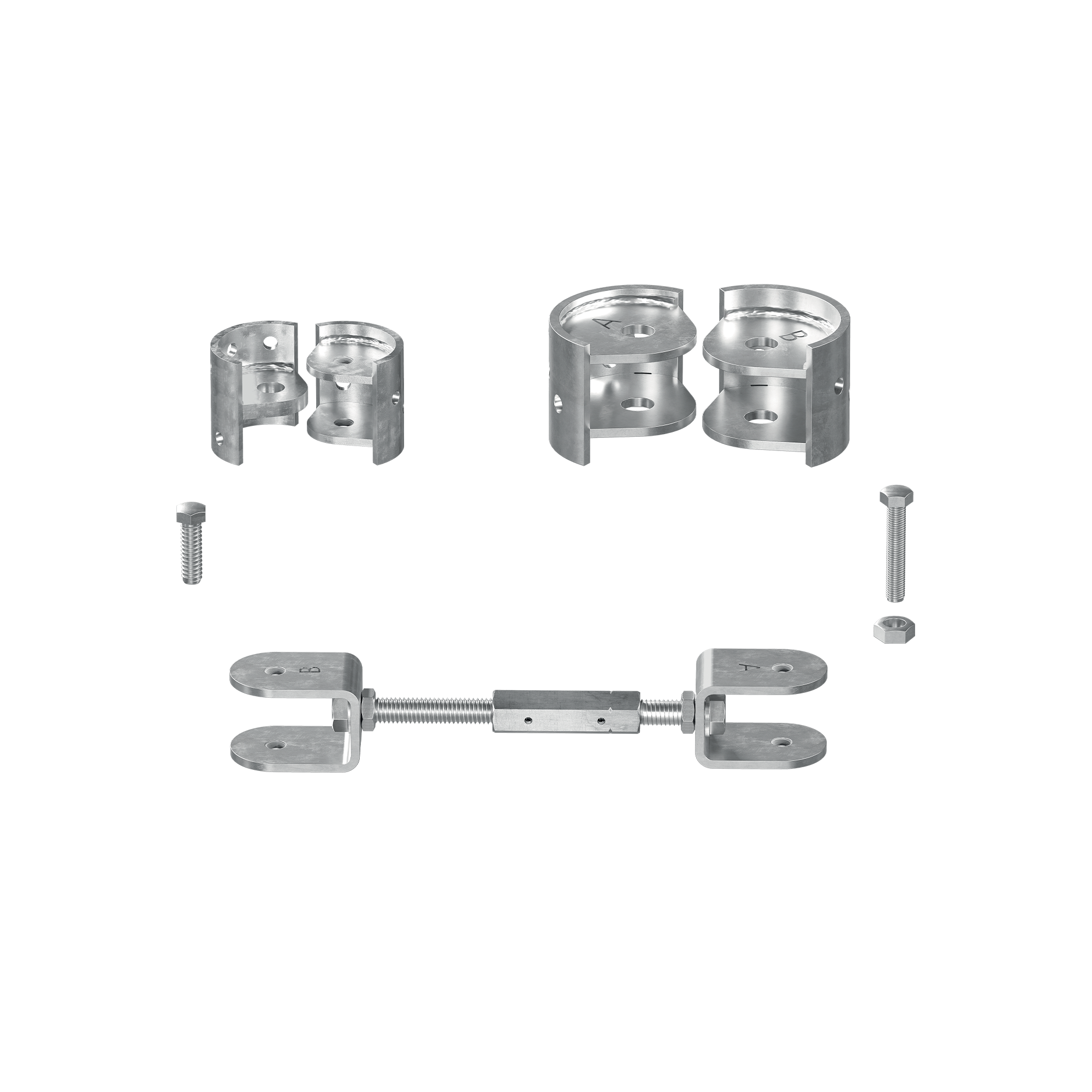

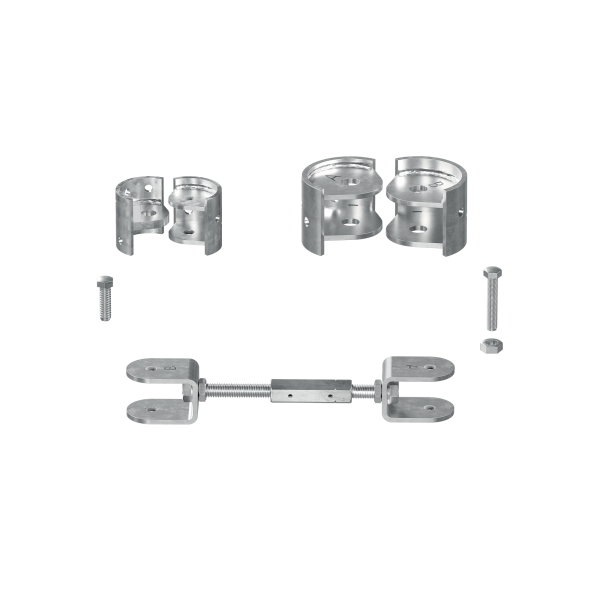

Две полукруглые пластины могут устанавливаться на предприятии, сводя процесс сборки на объекте к простой фиксации с помощью пары болтов. При необходимости демонтаж также выполняется быстро и легко.
Описание
ХАРАКТЕРИСТИКИ
Запатентованное решение RADIAL радикально меняет процесс сборки на объекте благодаря предварительной установке соединителей на предприятии. Подобный подход значительно сокращает время монтажа на месте, ограничивая весь процесс установкой нескольких простых болтов по стали. RADIAL не только обеспечивает максимальную надежность при установке, но также предлагает возможность быстрого и простого демонтажа, облегчая операции по техническому обслуживанию и реконфигурации помещений.

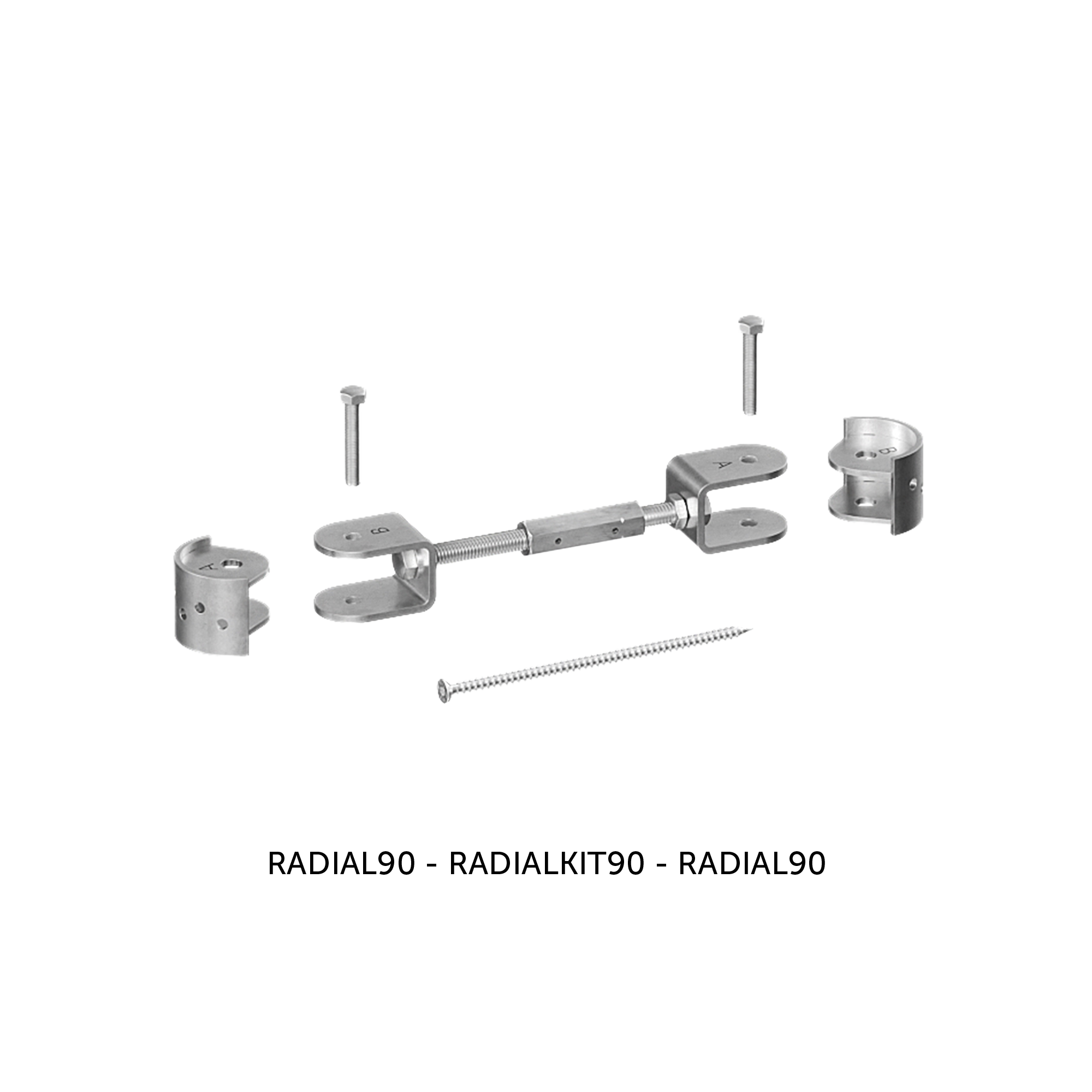

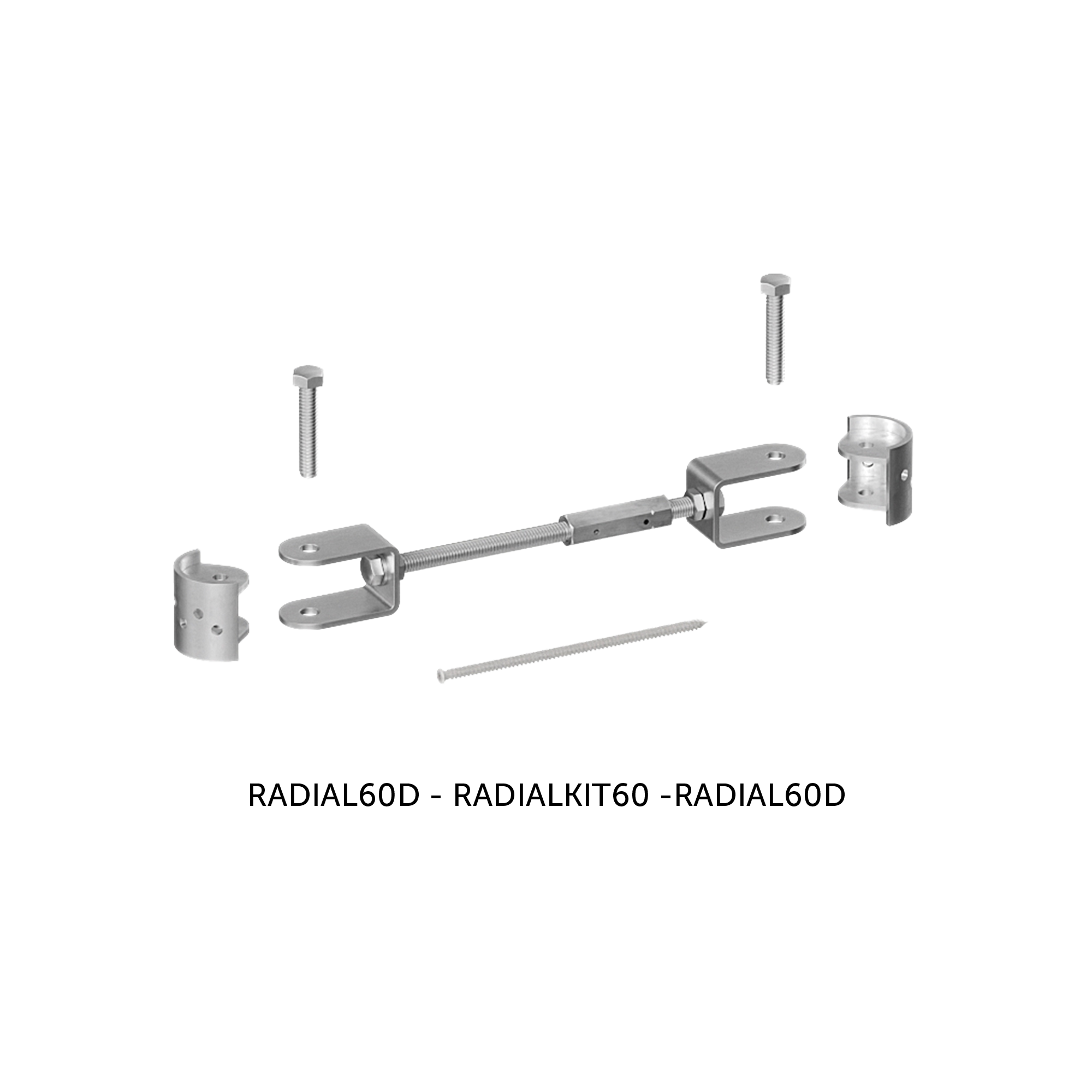

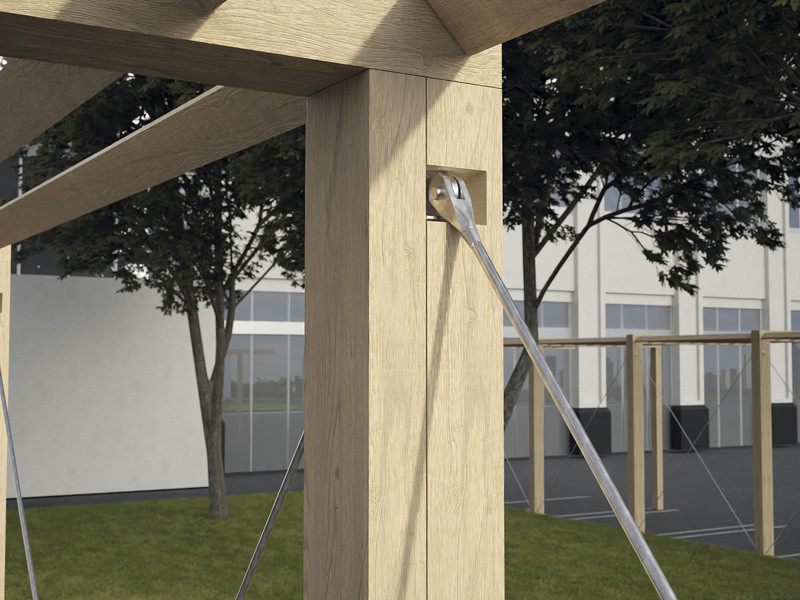

Использование компонентов RADIALKIT позволяет создавать растянутые соединения с высокими монтажными допусками. Соединения оказываются полностью скрытыми в толще стены, что позволяет сохранить эстетический вид и структурную целостность, а также повысить пожаробезопасность конструкции.

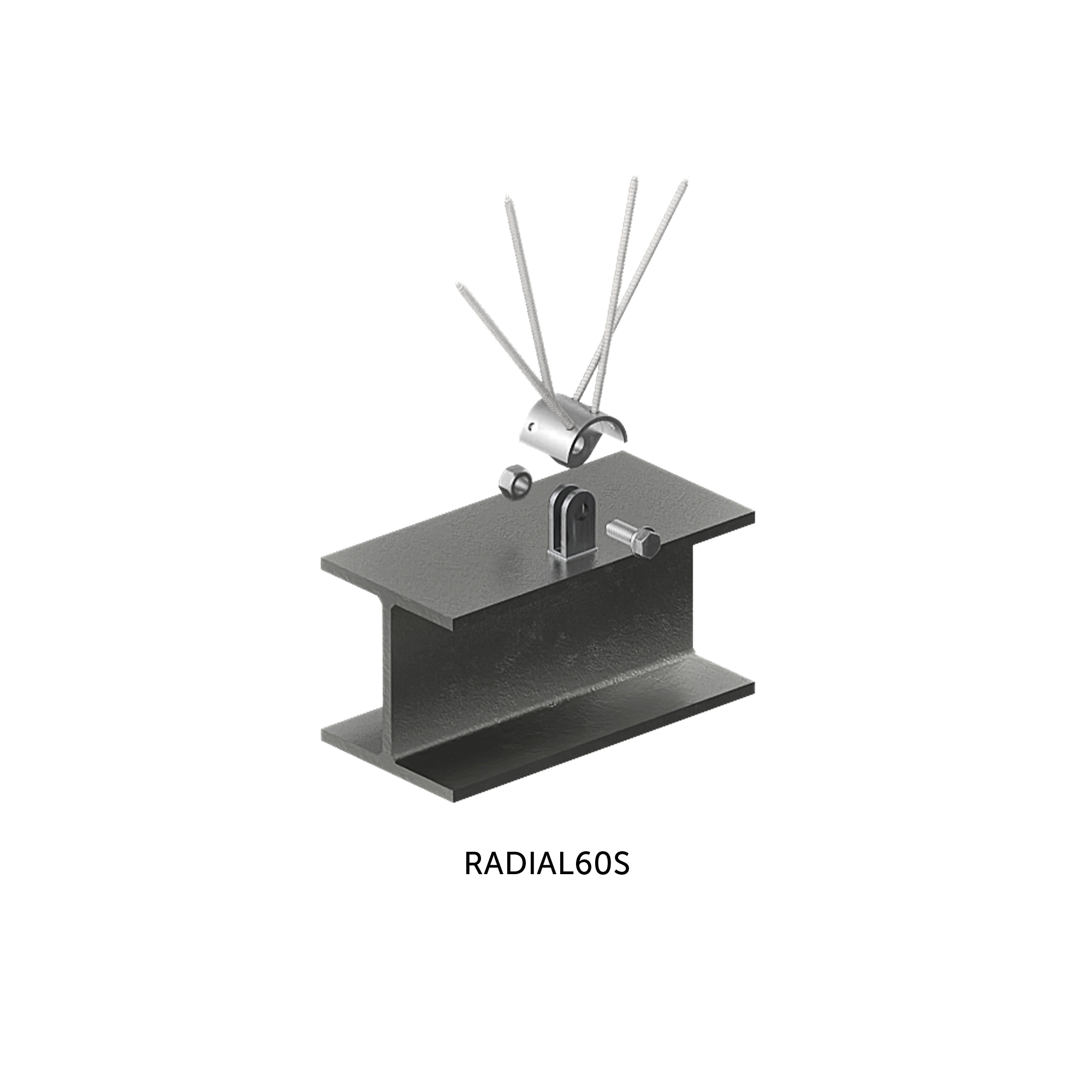

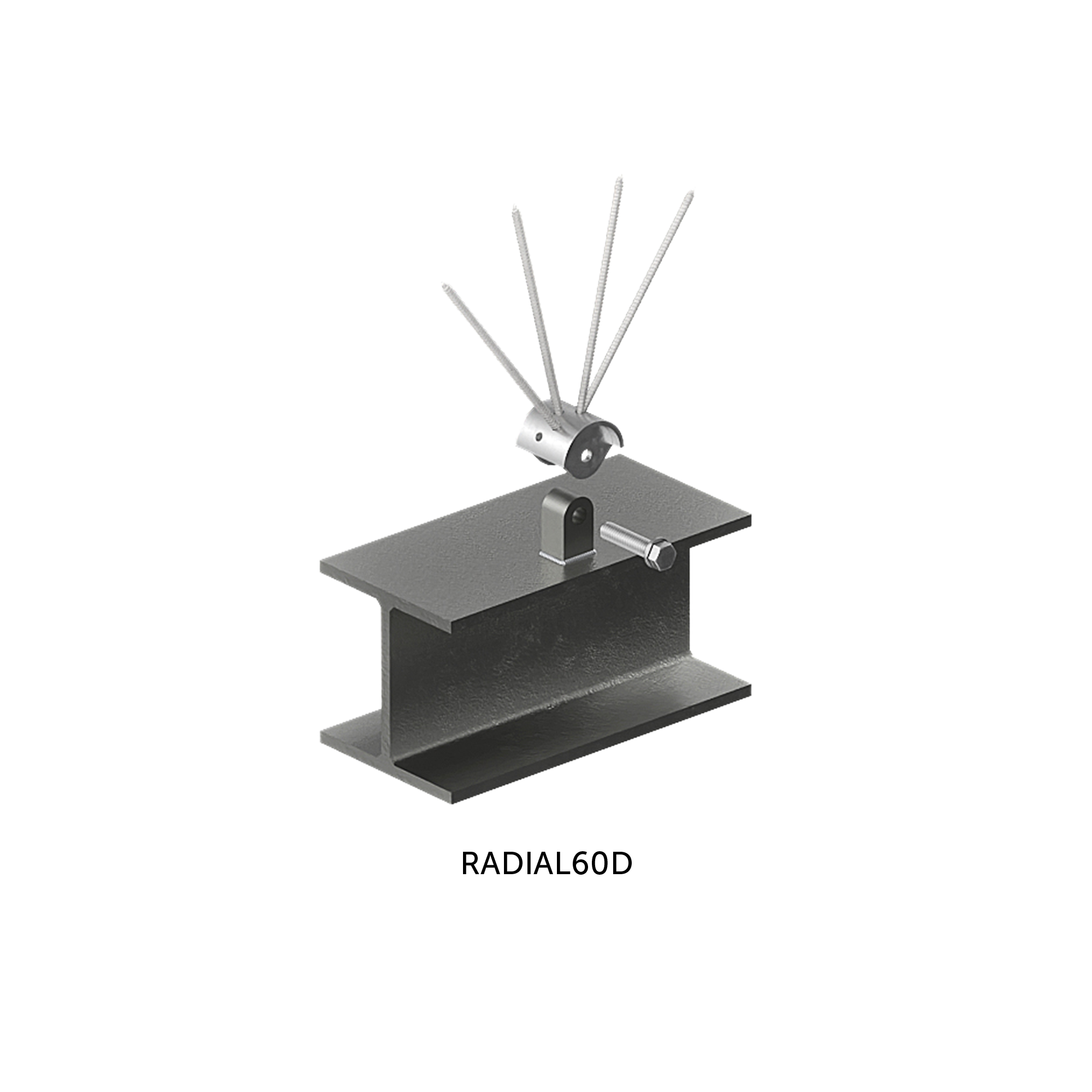

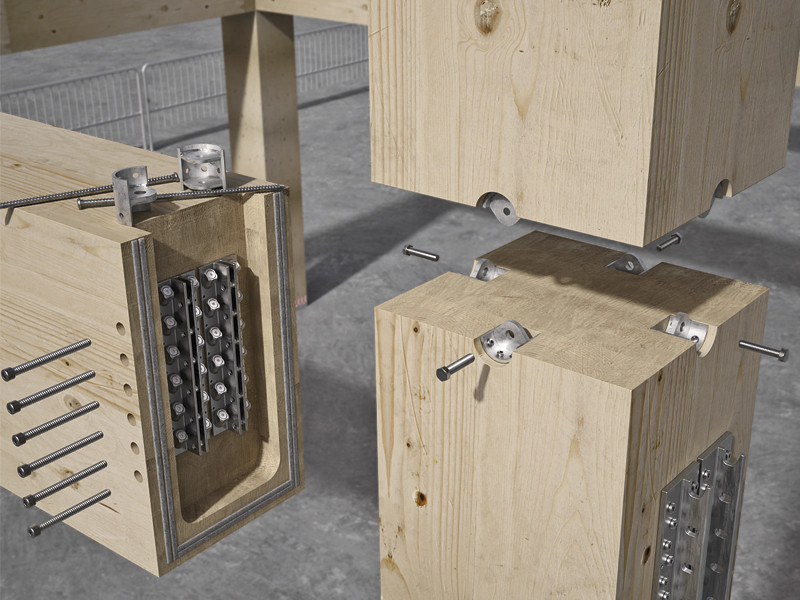

С помощью системы RADIAL можно создавать прочные и надежные соединения со стенами, балками и стойками. Это делает ее идеальной для использования в гибридных конструкциях из дерева и стали, включая наиболее сложные структуры, такие как балки Гербера и шарнирные соединения.
В отличие от других соединителей для деревянных балок и панелей RADIAL оптимально подходит для строительства быстровозводимых модульных зданий. Его способность оставаться незаметным позволяет сохранять строгость линий и современный дизайн зданий, что очень важно в современной модульной архитектуре.
Соединители RADIAL изготовлены из углеродистой стали S355 с поверхностной обработкой Fe/Zn12c, выбранной из-за ее исключительной прочности и долговечности.
СФЕРЫ ПРИМЕНЕНИЯ
RADIAL прекрасно адаптируется к конструкциям различных конфигураций и идеально подходит для:

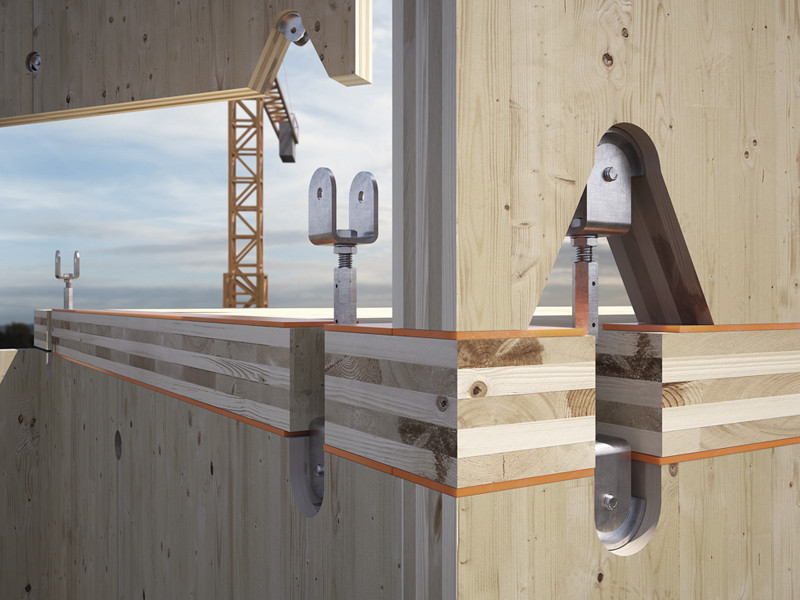

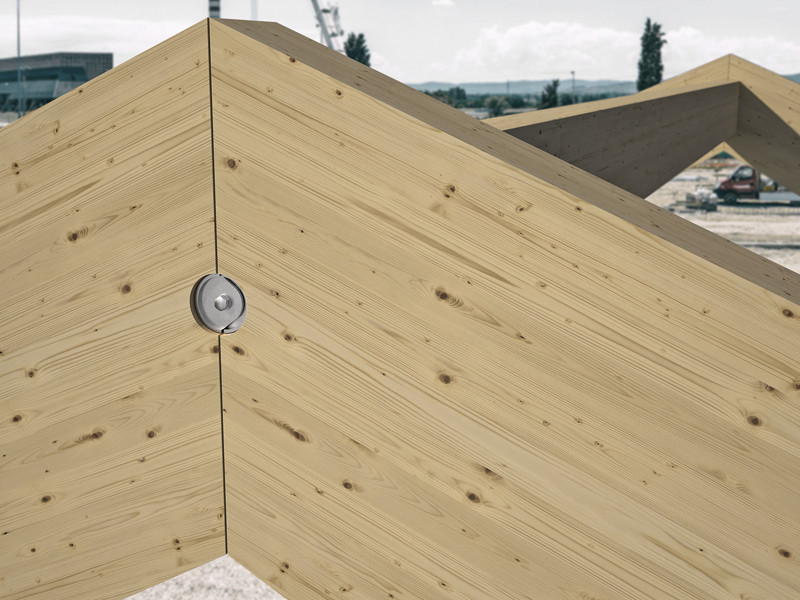

- соединений между панелями CLT или LVL, обеспечивая прочность во всех направлениях;
- шарнирных соединений между балками из клееной древесины;
- продвинутых сборно-разборных конструкций с высокой степенью предварительной сборки и легким демонтажом.
RADIAL предназначен для применения на:
- стенах и перекрытиях из CLT или LVL;
- балках или стойках из цельной древесины, ламинированной древесины или LVL.
Документы
-
Tехнические характеристики
- Tехнические характеристики Croatian
- Tехнические характеристики Czech
- Tехнические характеристики English
- Tехнические характеристики French
- Tехнические характеристики German
- Tехнические характеристики Greek
- Tехнические характеристики Hungarian
- Tехнические характеристики Italian
- Tехнические характеристики Polish
- Tехнические характеристики Portuguese
- Tехнические характеристики Romanian
- Tехнические характеристики Russian
- Tехнические характеристики Slovak
- Tехнические характеристики Slovene
- Tехнические характеристики Spanish
-
Сертификат ETA
-
Файл CAD
-
Файл BIM.ifc
-
Файл BIM.rfa
RADIAL
RADIALKIT
RADBOLT
| CODE | d₁
[mm]
|
L
[mm]
|
SW | d₁
[in]
|
L
[in]
|
pcs. |
|---|---|---|---|---|---|---|
| RADBOLT1260 | 12 | 60 | - | 0.48 | 2 3/8'' | 50 |
| RADBOLT1245 | 16 | 45 | - | 0.63 | 1 3/4'' | 100 |
| RADBOLT16140 | 16 | 70 | - | 0.63 | 2 3/4'' | 25 |
| RADBOLT1670 | 16 | 70 | - | 0.63 | 2 3/4'' | 25 |
| RADBOLT16160 | 16 | 160 | - | 0.63 | 6 1/4'' | 25 |
| RADBOLT16180 | 16 | 180 | - | 0.63 | 7 1/8'' | 25 |
| RADBOLT16200 | 16 | 200 | - | 0.63 | 8'' | 10 |
| RADBOLT16220 | 16 | 220 | - | 0.63 | 8 5/8'' | 25 |
| RADBOLT16240 | 16 | 240 | - | 0.63 | 9 1/2'' | 25 |
| RADBOLT16300 | 16 | 300 | - | 0.63 | 11 3/4'' | 25 |
