AOS01 + TOWER | TOWER A2
АНКЕРНАЯ ТОЧКА ДЛЯ ДЕРЕВЯННЫХ, БЕТОННЫХ И СТАЛЬНЫХ КРЫШ
Опоры TOWER и TOWER A2 в сочетании с проушиной AOS01 образуют анкерную точку. Опоры имеют цилиндрическую форму и небольшие размеры, чтобы свести к минимуму визуальное воздействие на кровлю, и представляют собой устройства с контролируемой деформацией, чтобы ограничить передачу нагрузки на конструкцию.
Описание
AOS и TOWER/TOWER A2: анкерная система для различных опорных конструкций.

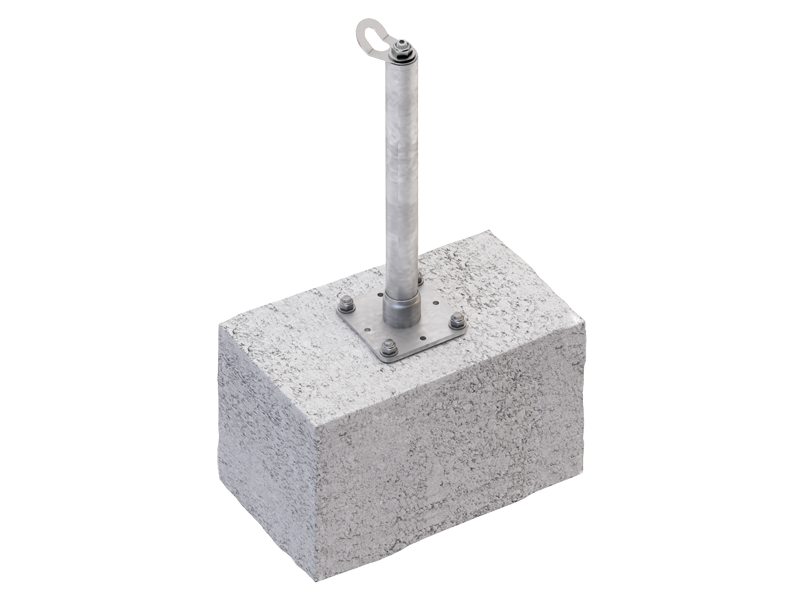

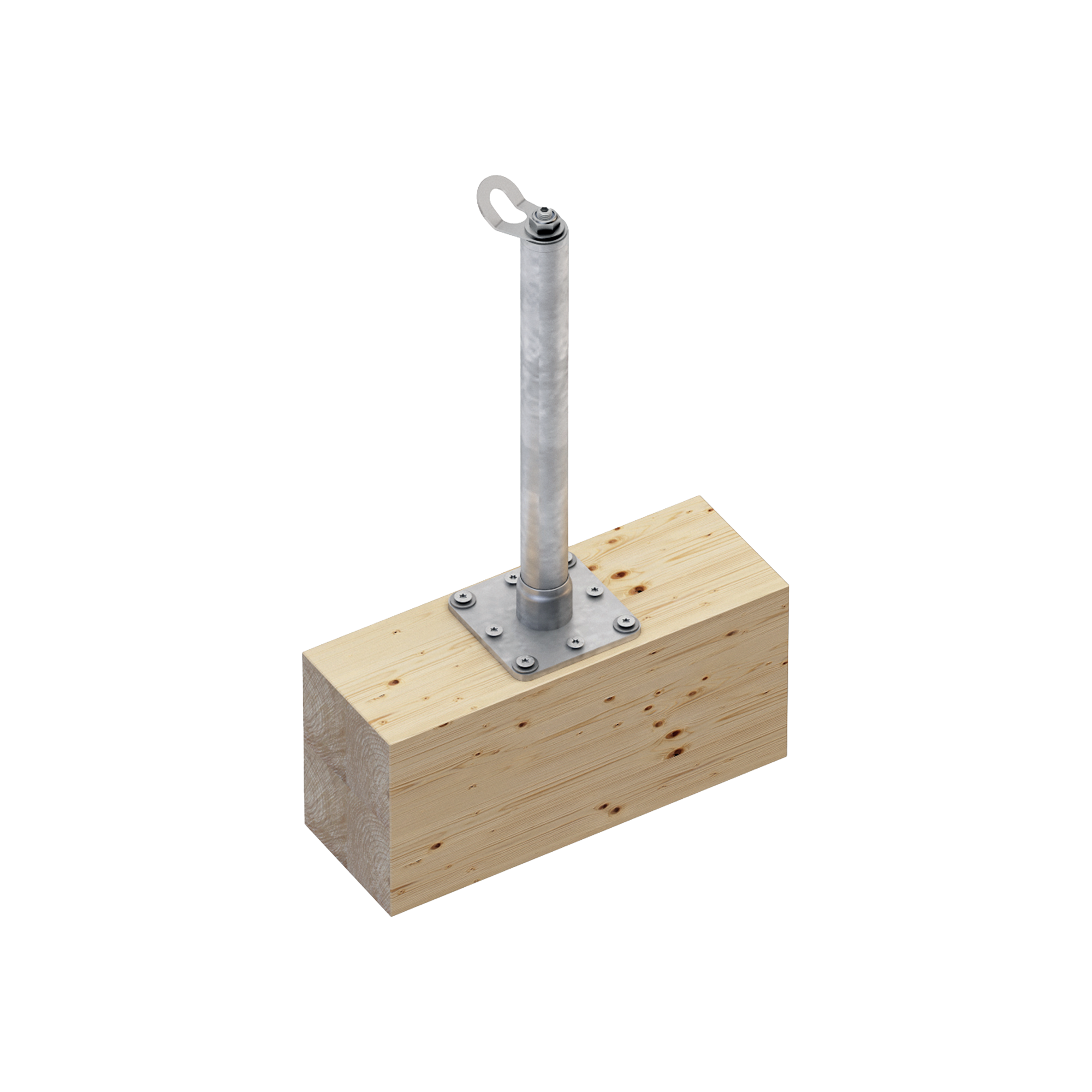

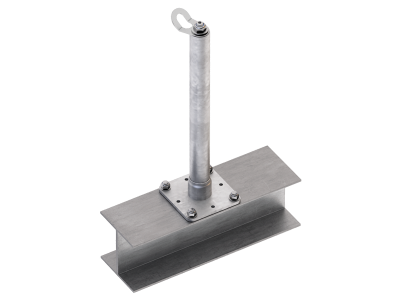

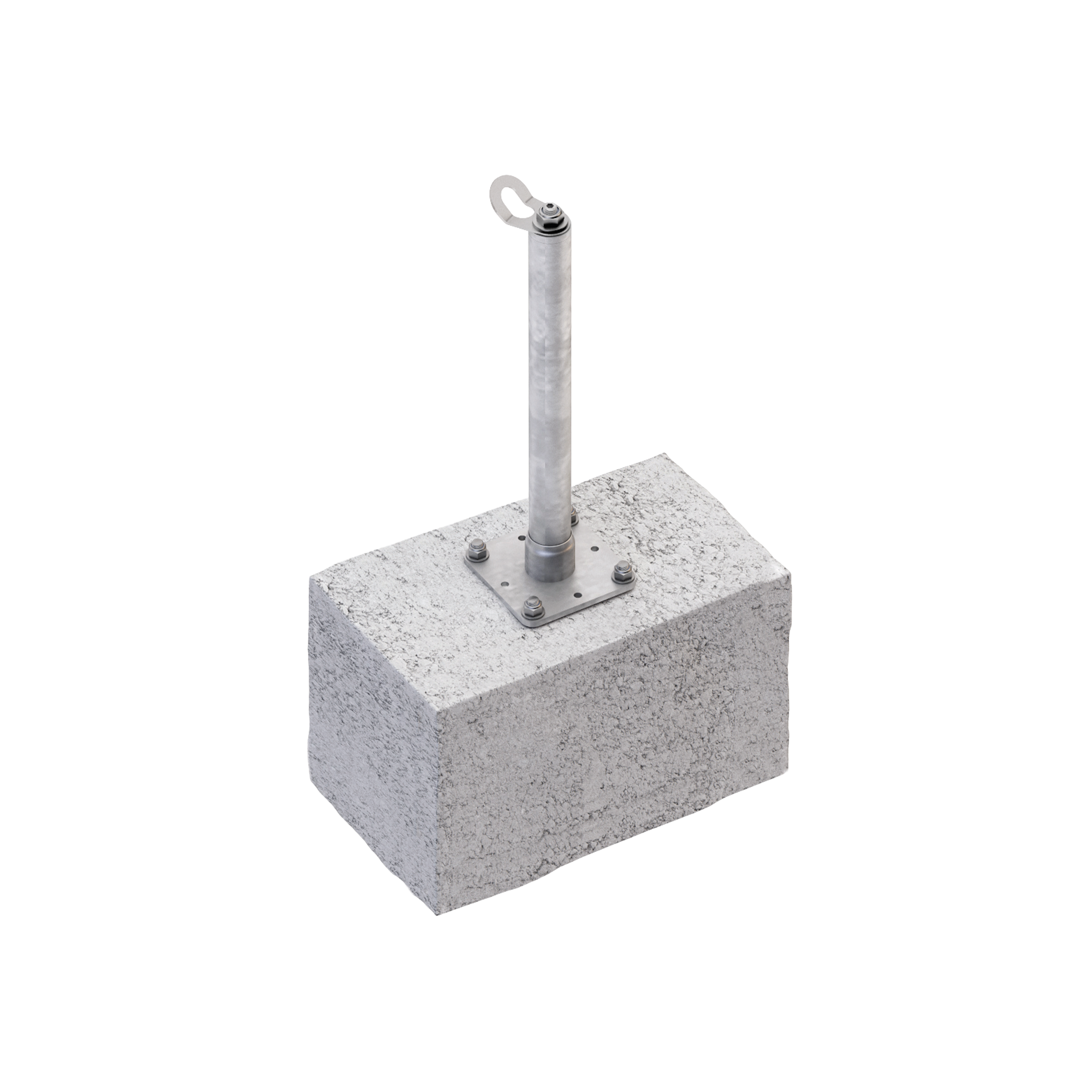

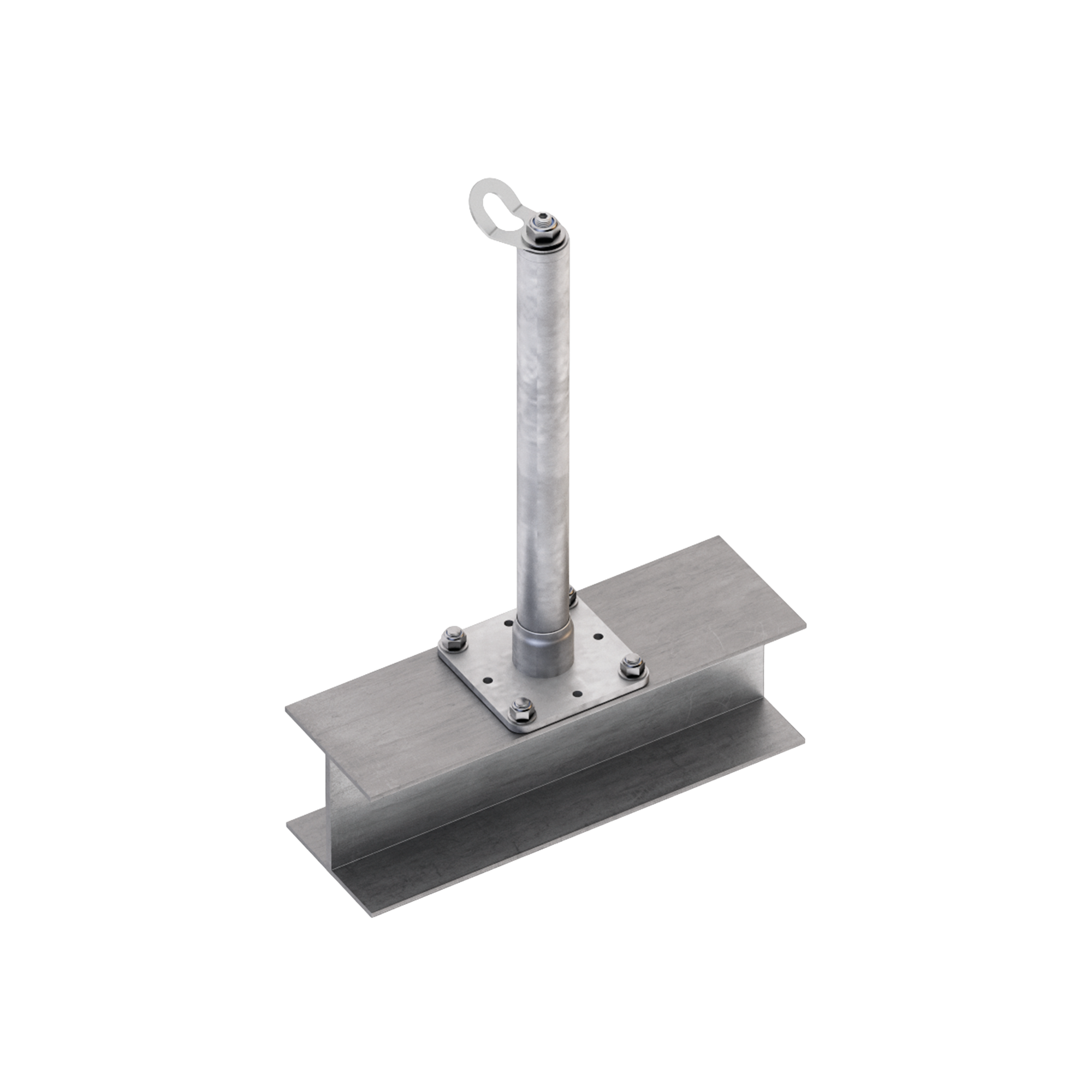

Анкерная опора AOS01 может устанавливаться на древесину, бетон и сталь и выдерживает как плоскостные напряжения (360°), так и вырывные нагрузки. Высота опоры составляет 300‑600 мм в зависимости от толщины крыши.
Она предназначена для применения на плоских кровлях, скатных кровлях и перекрытиях.
Документы
-
Tехнические характеристики
-
Декларация об установке и осмотре

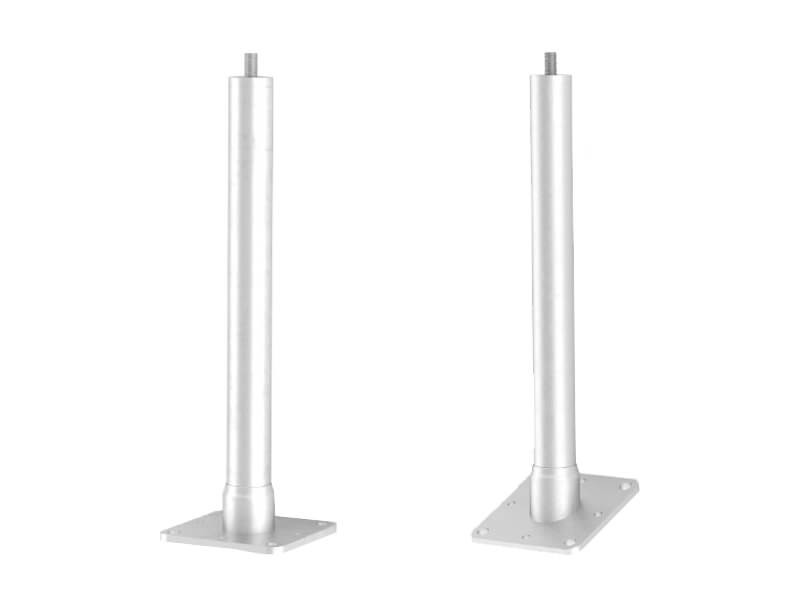

TOWER
| CODE | material | d₁
[mm]
|
B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. |
|---|---|---|---|---|---|---|
| TOWER300 | S235JR zinc-plated steel | 48 | 150 | 300 | 150 | 1 |
| TOWER400 | S235JR zinc-plated steel | 48 | 150 | 400 | 150 | 1 |
| TOWER500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |
| TOWER600 | S235JR zinc-plated steel | 48 | 150 | 600 | 150 | 1 |
| TOWER700 | S235JR zinc-plated steel | 48 | 150 | 700 | 150 | 1 |
| TOWER800 | S235JR zinc-plated steel | 48 | 150 | 800 | 150 | 1 |
| TOWER22500 | S235JR zinc-plated steel | 48 | 150 | 500 | 150 | 1 |

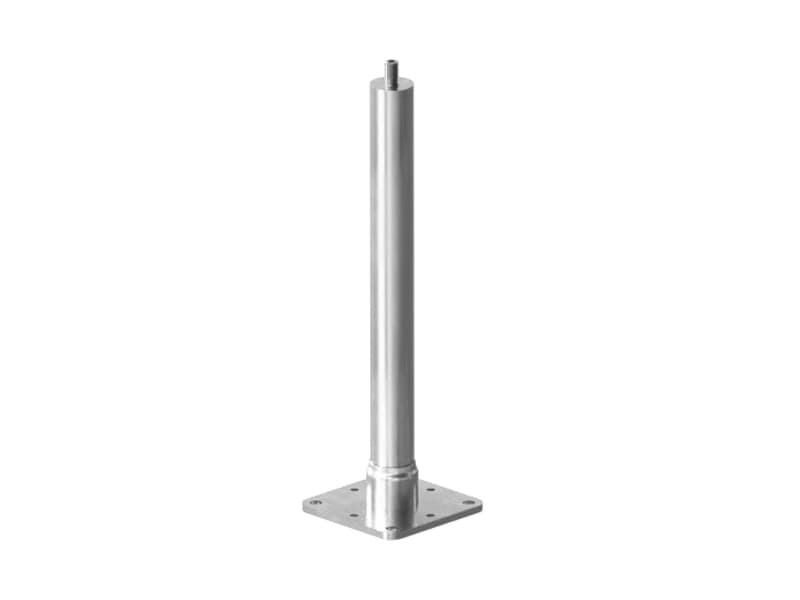

TOWER A2
| CODE | material | B
[mm]
|
P
[mm]
|
H
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TOWERA2300 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 300 | 1 |
| TOWERA2400 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 400 | 1 |
| TOWERA2500 | AISI 304 stainless steel grade 1.4301 | 150 | 150 | 500 | 1 |
AOS01
| CODE | material | d₁
[mm]
|
B
[mm]
|
L
[mm]
|
pcs. | |
|---|---|---|---|---|---|---|
| AOS01 | AISI 304 stainless steel grade 1.4301 | 17 | 60 | 98 | 1 | |
| AOS01A4 |
New
|
- | - | - | - | 1 |
