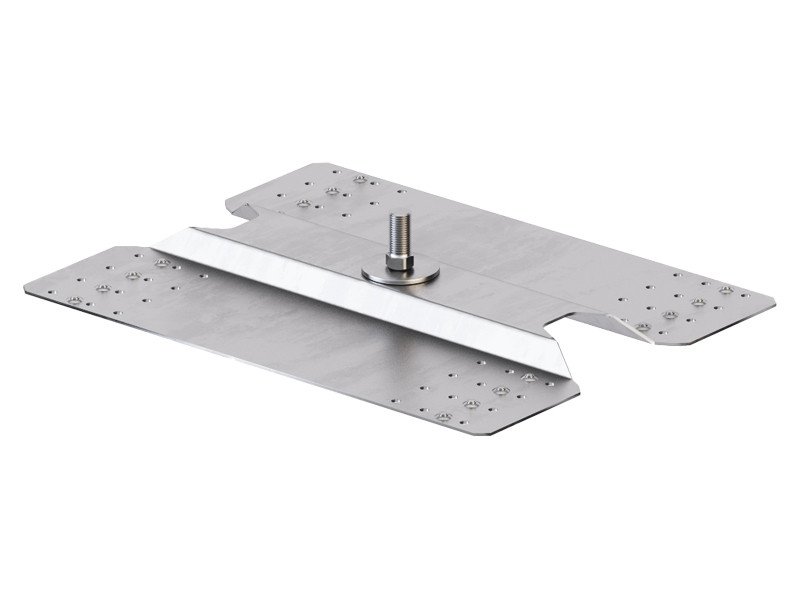

SHIELD 2
ОПОРА ДЛЯ КРЫШ ИЗ ГОФРИРОВАННОГО ЛИСТОВОГО МЕТАЛЛА

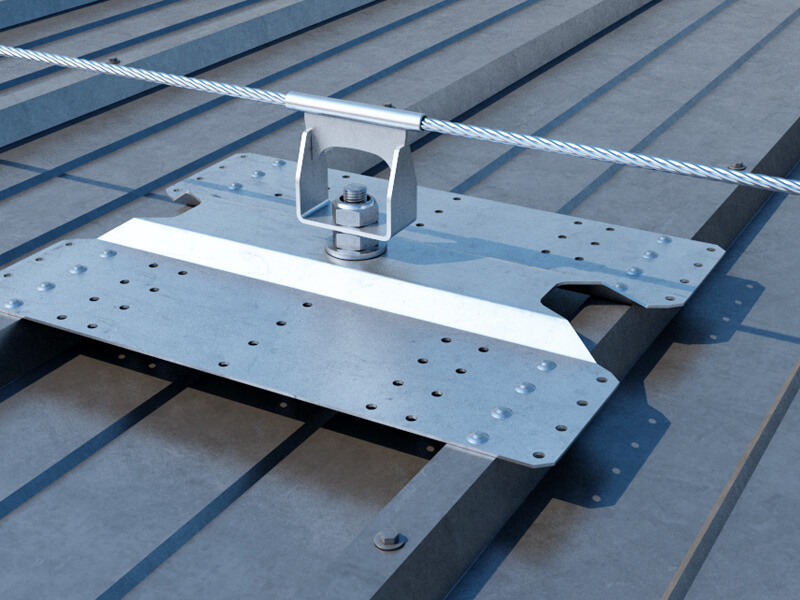

SHIELD 2.0 - это промежуточная опора, предназначенная для анкерных линий на крышах из гофрированного листового металла. Используется для создания якорных линий с помощью системы PATROL в сочетании с поддержкой SHIELD, он также действует как поддержка AOS01 точек привязки.
Описание
Это промежуточная опора для анкерных линий на кровлях из гофрированного листового металла. Для плоских или наклонных крыш выберите SHIELD 2.0.

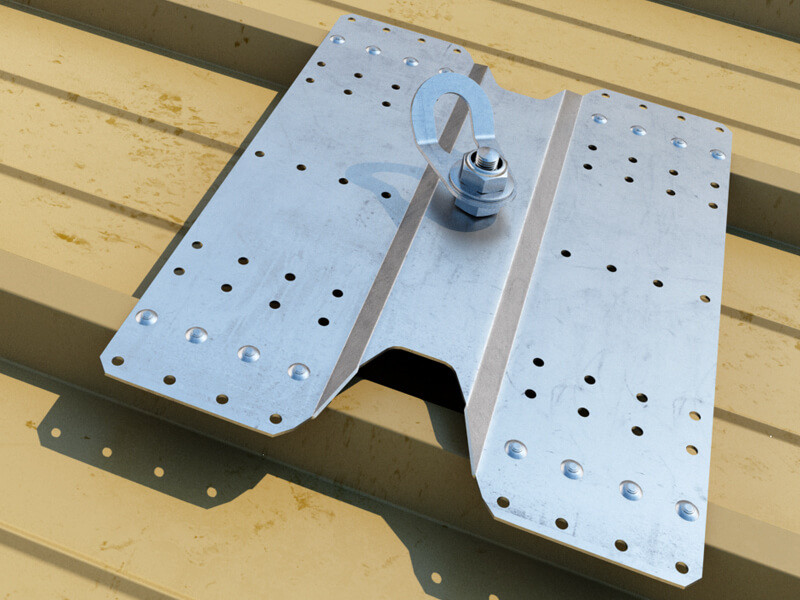

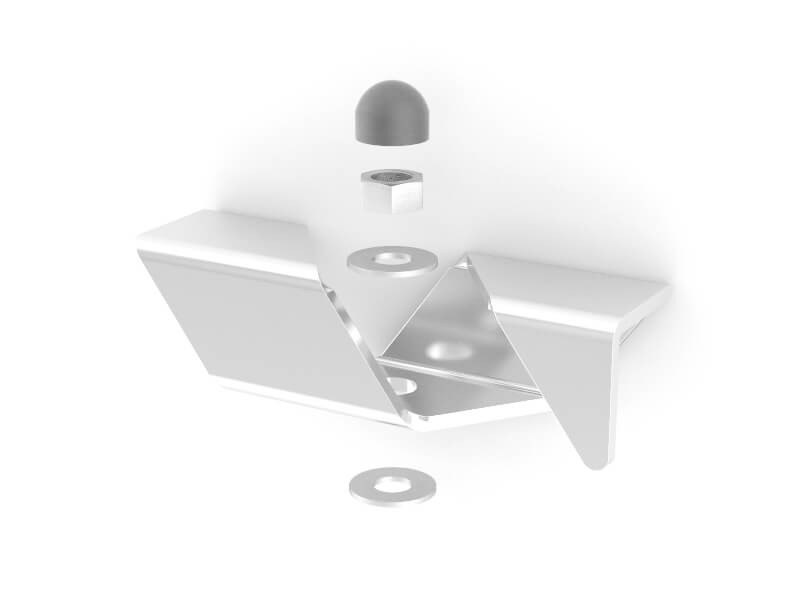

SHIELD 2.0 обеспечивает быструю и простую установку благодаря конфигурации в виде единой пластины, на которой устанавливаются промежуточные компоненты анкерной линии PATROL или точки крепления AOS01. Опора SHIELD 2.0 предназначена для установки на гофрированные листы или гофрированные сэндвич-панели, как из стали, так и из алюминия.
В комплект поставки входят монтажные заклепки и уплотнения из пористой резины для обеспечения идеальной гидроизоляции конструкции после установки. Анкерная точка AOS01 не входит в комплект и может быть заказана отдельно. Максимальная нагрузка: 2 пользователя
Документы
-
Австралийский Сертификат
-
Декларация соответствия
-
Правила техники безопасности, инструкция по установке и эксплуатации
-
Файл BIM.ifc
-
Файл BIM.rfa
-
Инструкция по установке
SHIELD 2
| CODE | material | B
[mm]
|
H
[mm]
|
L
[mm]
|
pcs. | |
|---|---|---|---|---|---|---|
| SHIELD2 | AISI 304 stainless steel grade 1.4301 | 420 | 65 | 322 | 1 | |
| SHIELD2A4 |
New
|
- | - | - | - | 1 |
