WHT STANDARD

УГОЛКИ, ОБЕСПЕЧИВАЮЩИЕ ПРОЧНОСТЬ НА ОТРЫВ

WHT - это угловой кронштейн для древесины, изготовленный в 5 размерах, который в сочетании с 5 доступными шайбами определяет 10 возможных конфигураций для удовлетворения любых требований статических характеристик.

Связаться с агентом

Описание
Документы
Коды и размеры
Сопутствующие товары

Описание

УГЛОВЫЕ ПЛАСТИНЫ WHT ДЛЯ ДРЕВЕСИНЫ, УДЕРЖИВАЮЩИЕ ВНИЗ ДЛЯ КАЖДОГО ТРЕБОВАНИЯ К СТАТИЧЕСКИМ ХАРАКТЕРИСТИКАМ

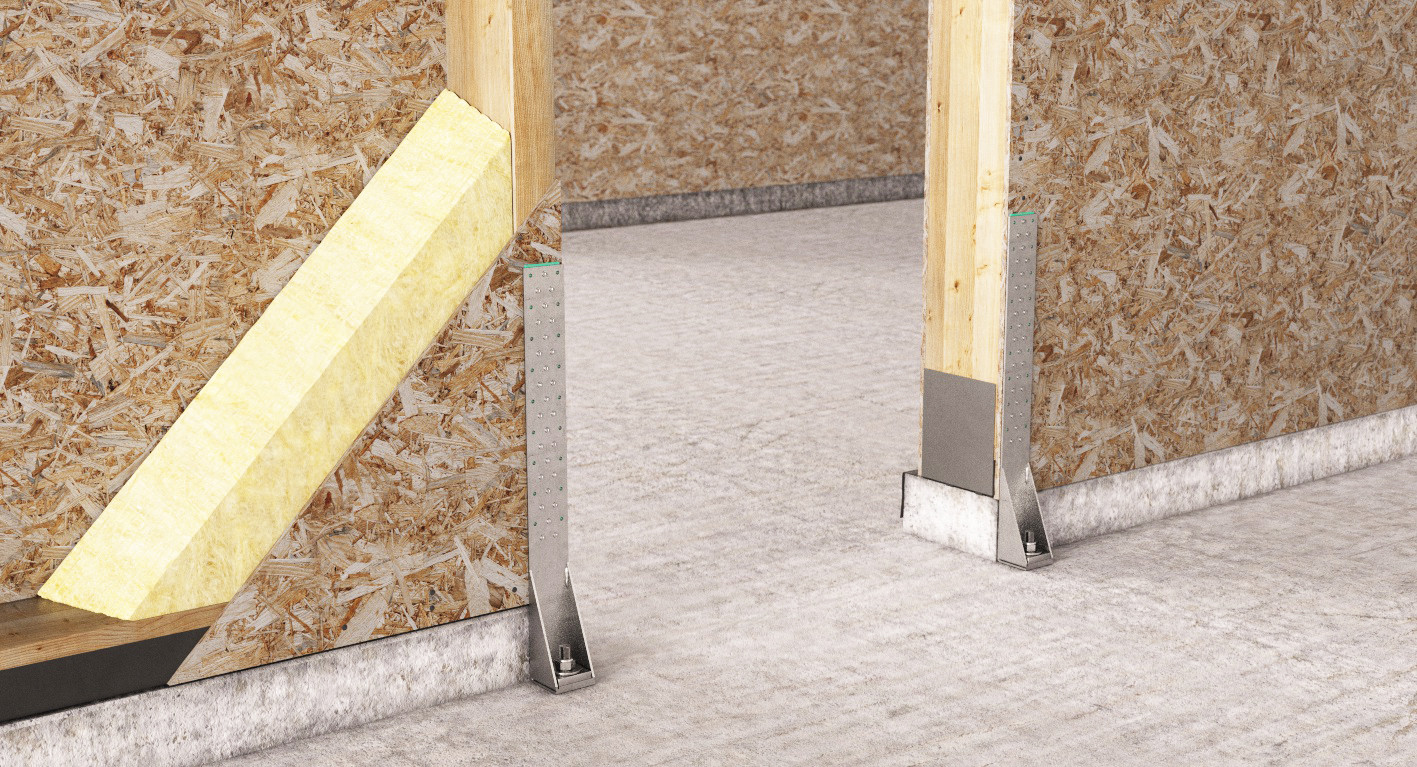

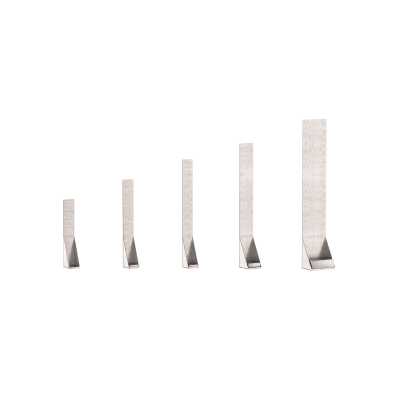

5 версий угловых пластин могут быть объединены с одной или несколькими шайбами, чтобы дизайнеры и плотники могли найти подходящее применение как на цельных деревянных (CLT - Cross Laminated Timber), так и на каркасных (платформенная рама) панелях.

Сталь S355, боковые армирующие фланцы и отверстие большего диаметра обеспечивают высокие значения прочности также в случае частичного забивания гвоздей. Качество плит WHT доказано многократными испытаниями на изделии и связанных с ним крепежных деталях (гвозди, винты, резьбовые стержни и химический анкер).

В рамках исследовательского проекта Seismic-rev соединение и связанные с ним крепежные элементы были испытаны при статической и циклической нагрузке, что позволило получить параметры жесткости (Kser) и классы пластичности.

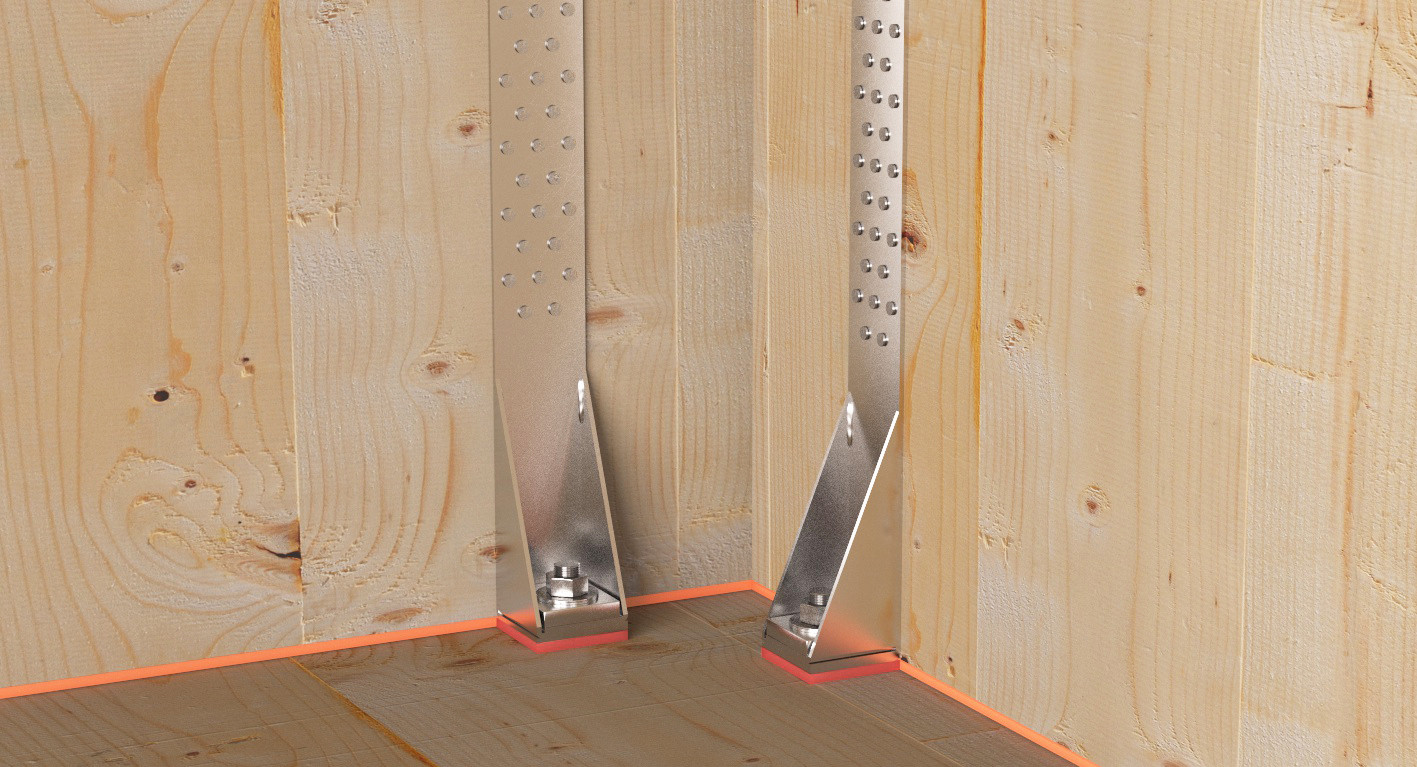

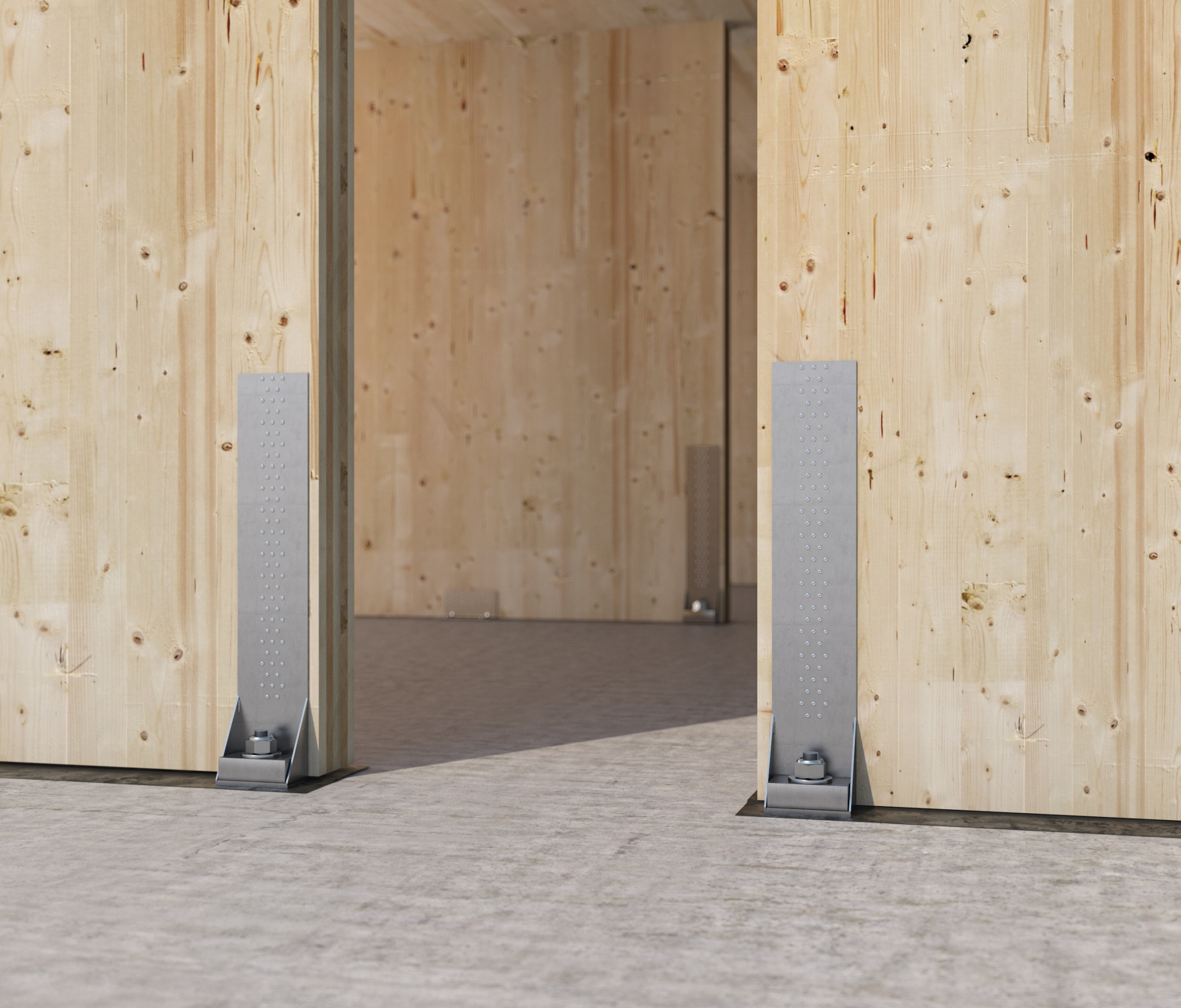

Угловой кронштейн WHT идеально подходит для строительства растяжимых соединений древесина-бетон и древесина-древесина для панелей и балок CLT, каркасных конструкций, деревянных панелей, LVL, цельного бруса и клееного бруса.

Документы

Tехнические характеристики
Выберите язык
Сертификат ETA

Выберите язык
Файл CAD
Выберите язык
Файл BIM.ifc

Выберите язык
Файл BIM.rfa

Выберите язык

WHT ANGLE BRACKET

CODE	info	B [mm]	P [mm]	H [mm]	pcs.
WHT340	running out article	60	63	340	10
WHT440	running out article	60	63	440	10
WHT540	running out article	60	63	540	10
WHT620	running out article	80	83	620	10
WHT740	running out article	140	83	740	1
