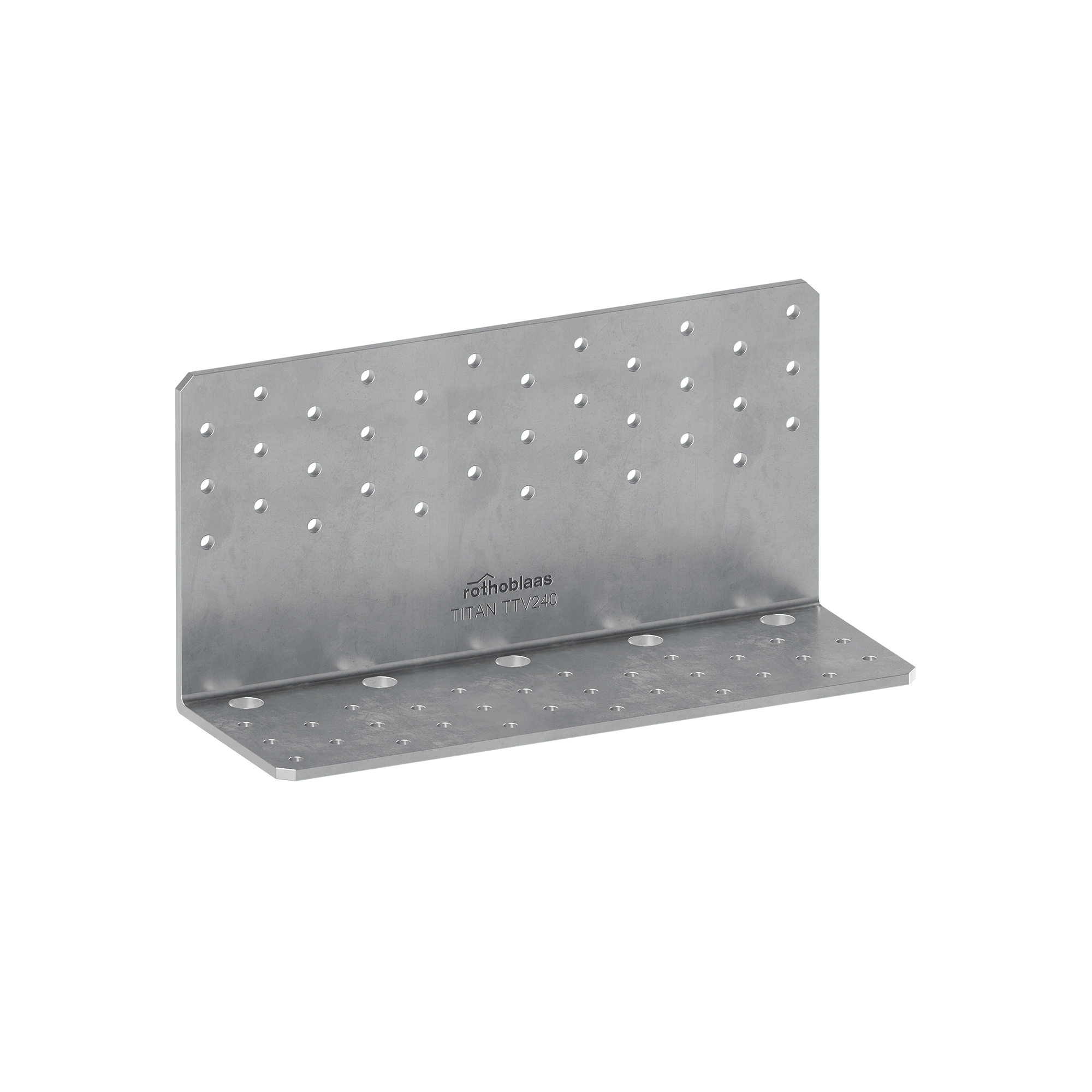

TITAN V
УГЛОВАЯ ПЛАСТИНА ДЛЯ ДЕРЕВА

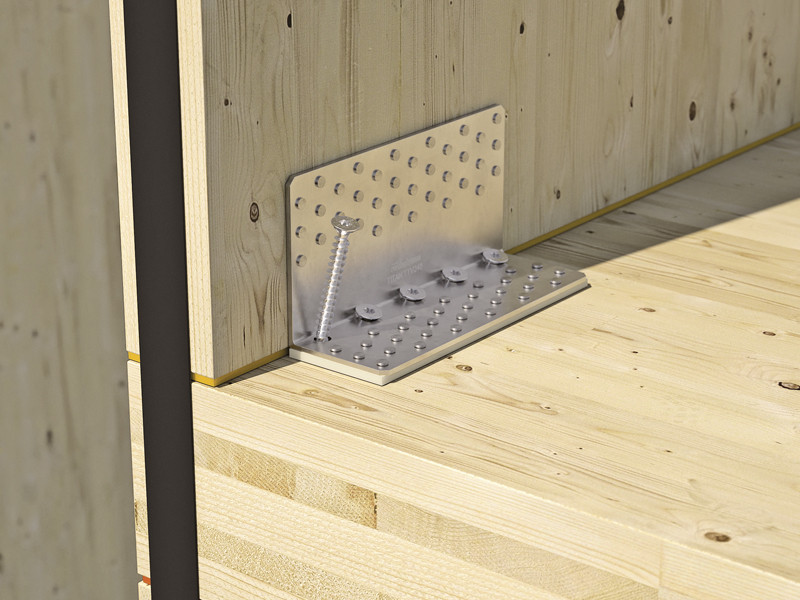

Угловая пластина для дерева TITAN V, выдерживающая усилия сдвига и растяжения, — это уголок для древесины, идеально подходящий для для соединений "дерево-дерево" с CLT. Косые полнонарезные шурупы VGS Ø11 обеспечивают исключительную прочность и позволяют монтировать стены перекрытий даже разной толщины.
Описание
Уголки для дерева исключительной прочности на сдвиг и растяжение в одном решении
В TITAN V концепция уголка для дерева выведена на более высокий уровень: в одной скобе используются как соединители малого диаметра (например, гвозди LBA и винты LBS), так и винты VGS с полной резьбой. Инновационная конструкция угловой пластины для дерева позволяет использовать пластичность соединителей малого диаметра наряду с прочностью и жесткостью винтов с полной резьбой.

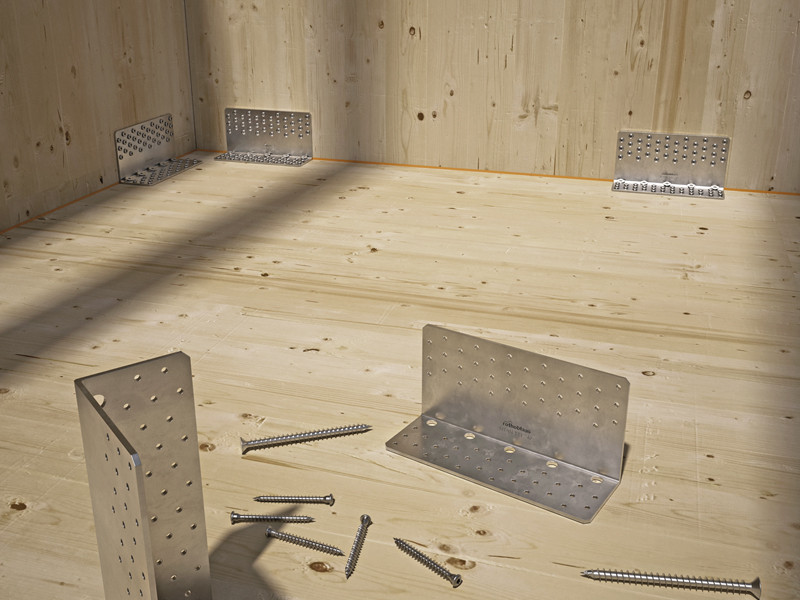

Угловые пластины для дерева TITAN V представляют собой идеальное решение для обеспечения большой прочности на сдвиг и растяжение в одном решении. В качестве угловой скобы для дерева TITAN V идеально подходит для соединений "дерево-дерево" как в качестве удерживающего элемента на концах стен, так и в качестве уголка с сопротивлением на сдвиг вдоль стен.

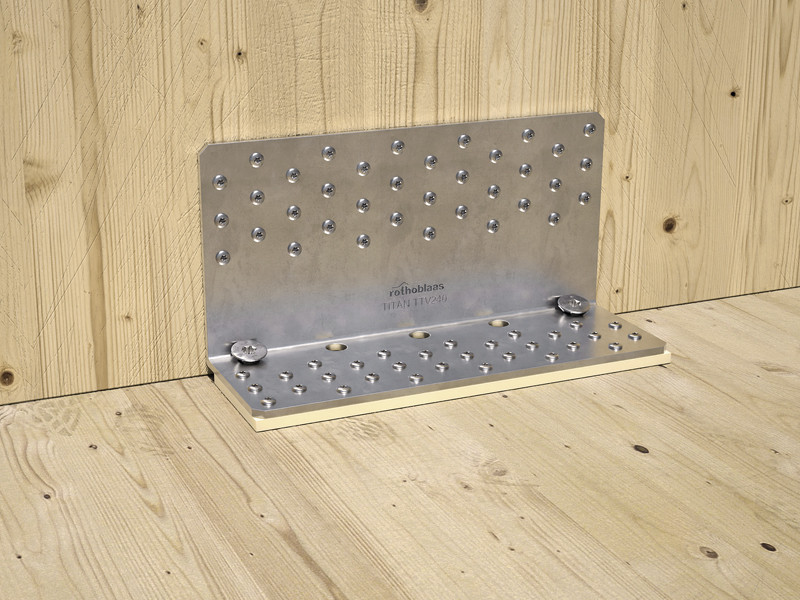

Пониженная высота вертикального фланца позволяет интегрировать и скрывать угловые скобы для дерева внутри пакета перекрытия для создания потайного эффекта в случае эстетических потребностей при открытых панелях. Уголок TTV обеспечивает исключительную прочность как на отрыв (R1,k более 100 кН), так и на сдвиг (R2,k до 60 кН). Значения рассчитаны, проверены и сертифицированы в том числе при частичном креплении и промежуточных акустических профилях.
Изготовленный из оцинкованной углеродистой стали, TITAN V отлично подходит для создания соединений с прочностью на сдвиг или растяжение для соединений "дерево-дерево" с CLT, LVL, цельной и ламинированной древесиной.
