TITAN S
УГЛОВОЙ КРОНШТЕЙН ДЛЯ ДЕРЕВА И БЕТОНА
Угловой кронштейн для дерева и бетона TITAN S для сдвиговых и отрывных нагрузок обладает исключительной прочностью на сдвиг R2/3,k: более 85 кН по бетону (с шайбой TCW) и до 60,0 кН по дереву.
Описание
Уголки для дерева для сдвиговых и отрывных нагрузок

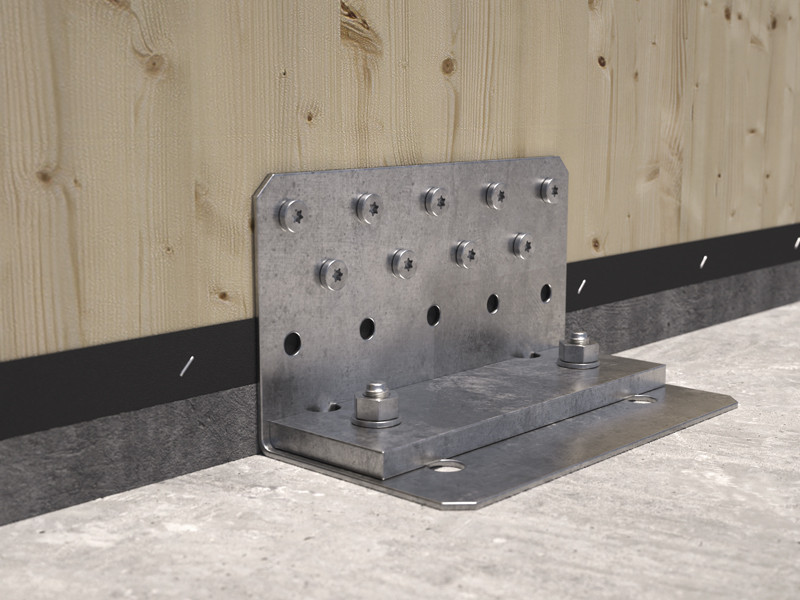

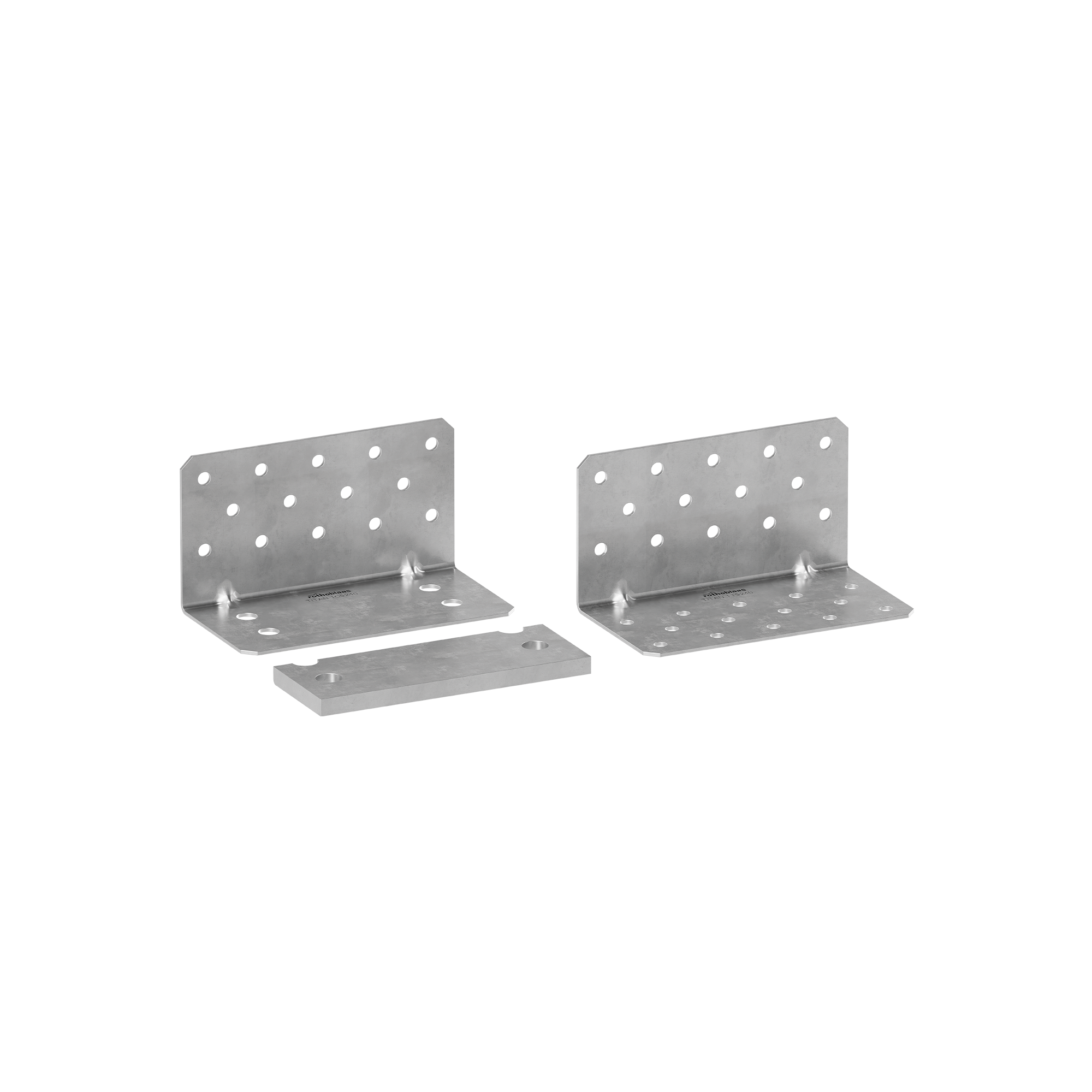

На бетоне угловой кронштейн TCS (TITAN S для бетона) с шайбой TCW (TITAN Washer) обеспечивает столь же превосходную прочность на отрыв: R1,k свыше 75 кН. Эти исключительные значения позволяют оптимизировать количество необходимых угловых кронштейнов и, как следствие, сократить время установки. Прочность сертифицирована в категориях на сдвиг (F2,3), растяжение (F1) и опрокидывание (F4,5).

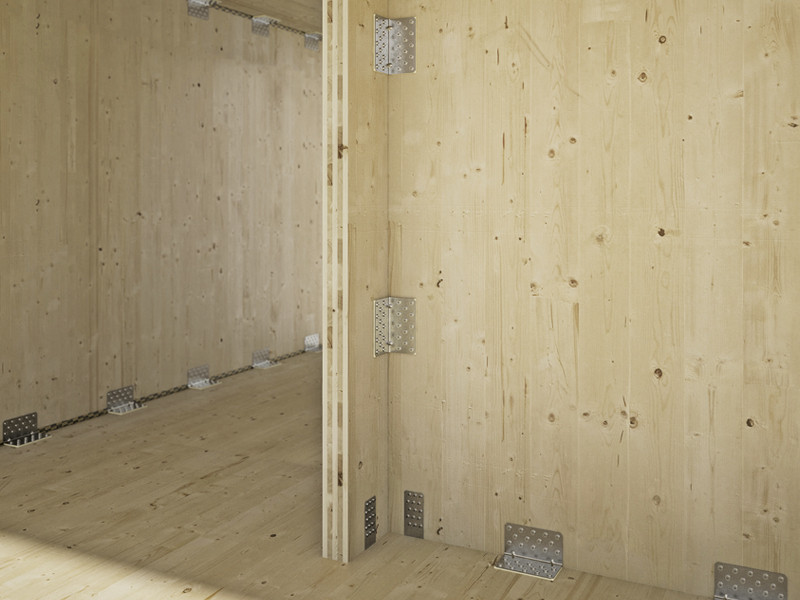

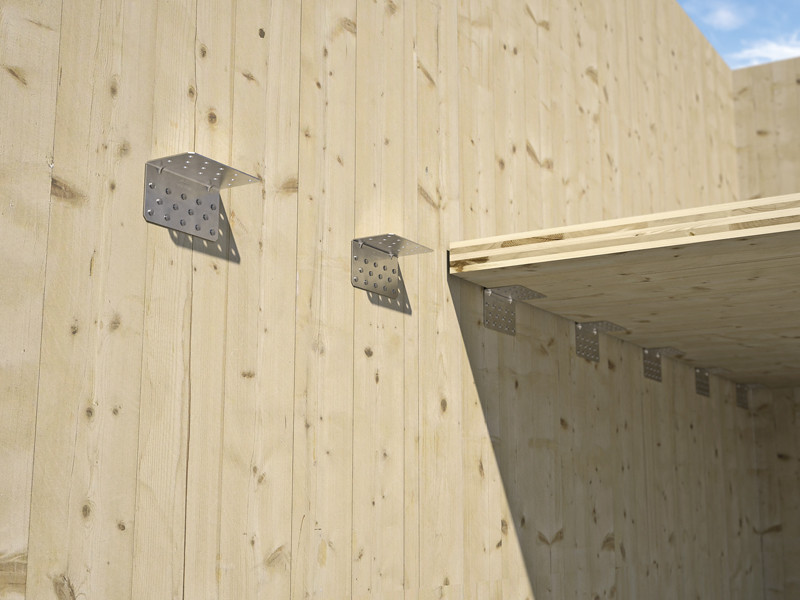

Значения этих угловых кронштейнов для дерева сертифицированы в том числе с проставкой из акустических профилей. Крепление шурупами HBS PLATE Ø8 при помощи шуроповерта облегчает и ускоряет установку и позволяет работать в безопасных и комфортных условиях. Уголок легко демонтируется путем снятия шурупов. Изготовленная из углеродистой стали с гальванической оцинковкой, пластина для дерева TITAN S оптимально походит для применения на CLT, LVL, цельной и клееной древесине, а также на древесных панелях.
Документы
-
Tехнические характеристики
-
Сертификат ETA
-
Файл CAD
-
Файл BIM.ifc
-
Файл BIM.rfa
TITAN WASHER - TCW240
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| TCW240 | 230 | 73 | 12 | 1 |
XYLOFON PLATE - TITAN S
| CODE | B
[mm]
|
P
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| XYL35120240 | 240 | 120 | 6 | 10 |
