УГОЛОК, ОБЕСПЕЧИВАЮЩИЕ ПРОЧНОСТЬ НА ОТРЫВ И СДВИГ
TITAN V

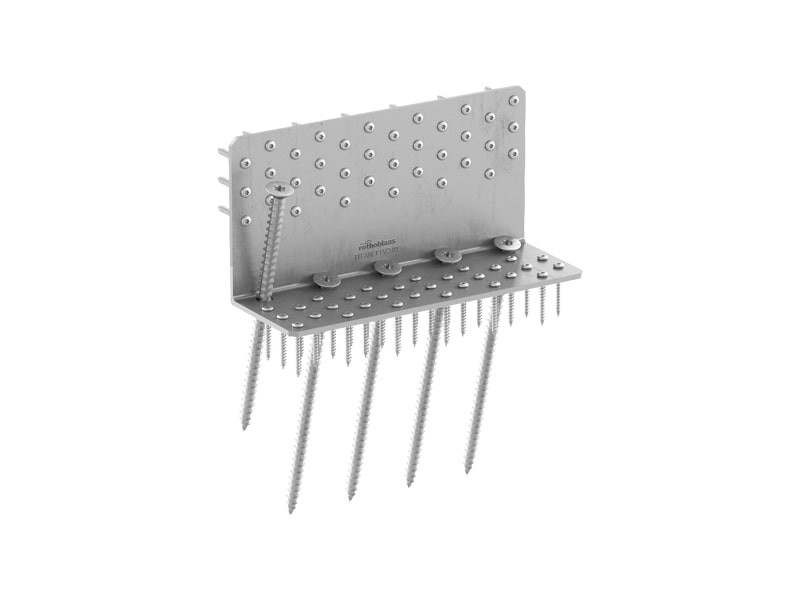

TITAN V - это угловой кронштейн для дерева, идеально подходящий для соединения древесины с деревом на CLT.
Наклонные шурупы с полной резьбой VGS Ø11 обладают исключительной прочностью и позволяют скреплять межэтажные стены даже разной толщины.
Видео
УГЛОВОЙ КРОНШТЕЙН TITAN-V ДЛЯ ДРЕВЕСИНЫ, ЧРЕЗВЫЧАЙНОГО СДВИГА И ПРОЧНОСТИ НА РАСТЯЖЕНИЕ В ОДНОМ РЕШЕНИИ

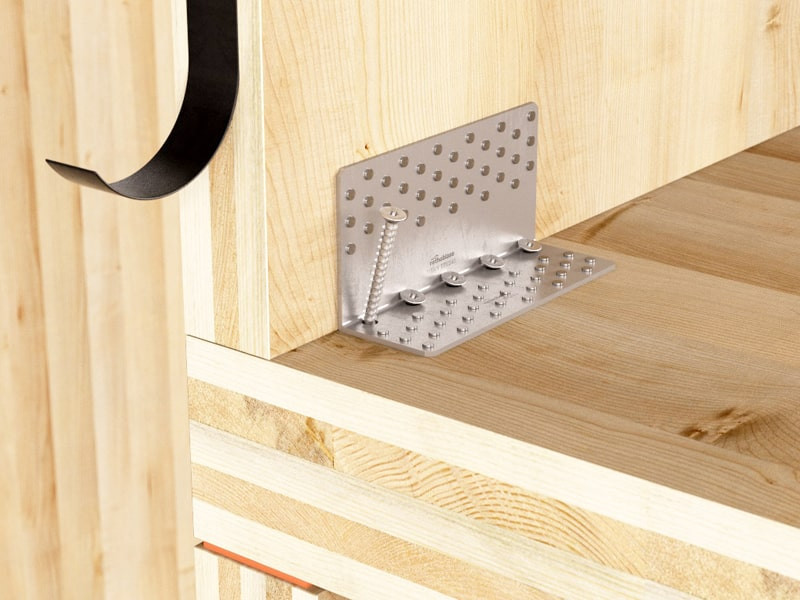

Угловая пластина TITAN V - идеальный ответ на потребность в высокой прочности на сдвиг и растяжение в одном решении. Идеально подходит для соединения древесины с деревом как в качестве прижима на концах стен, так и в качестве углового кронштейна для сдвига вдоль стен.
Уменьшенная высота вертикального фланца позволяет скрытую установку кронштейна внутри панелей пола для скрытого эффекта в случае эстетических требований с видимыми панелями. Угловой кронштейн TTV для древесины гарантирует исключительную прочность на разрыв (R1, k до 101,0 кН) и сопротивление сдвигу (R2, k до 59,7 кН).
Значения рассчитаны, испытаны и сертифицированы даже при частичном креплении и с установленными акустическими профилями. Изготовленный из углеродистой стали с глянцевым цинкованием, он отлично подходит для создания стыков древесины и древесины на сдвиг или растяжение на CLT, LVL, массивной древесине и клееной древесине.
Документы
| Tехнические характеристики | |
|---|---|
| Сертификат ETA | |
| Декларация характеристик качества (DOP) | Скачать |
| Файл CAD | |
| Файл BIM.ifc | |
| Файл BIM.rfa |
TITAN V - TTV
| CODE | B
[mm]
|
P
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|---|
| TTV240 | 240 | 83 | 120 | 4 | 10 |
