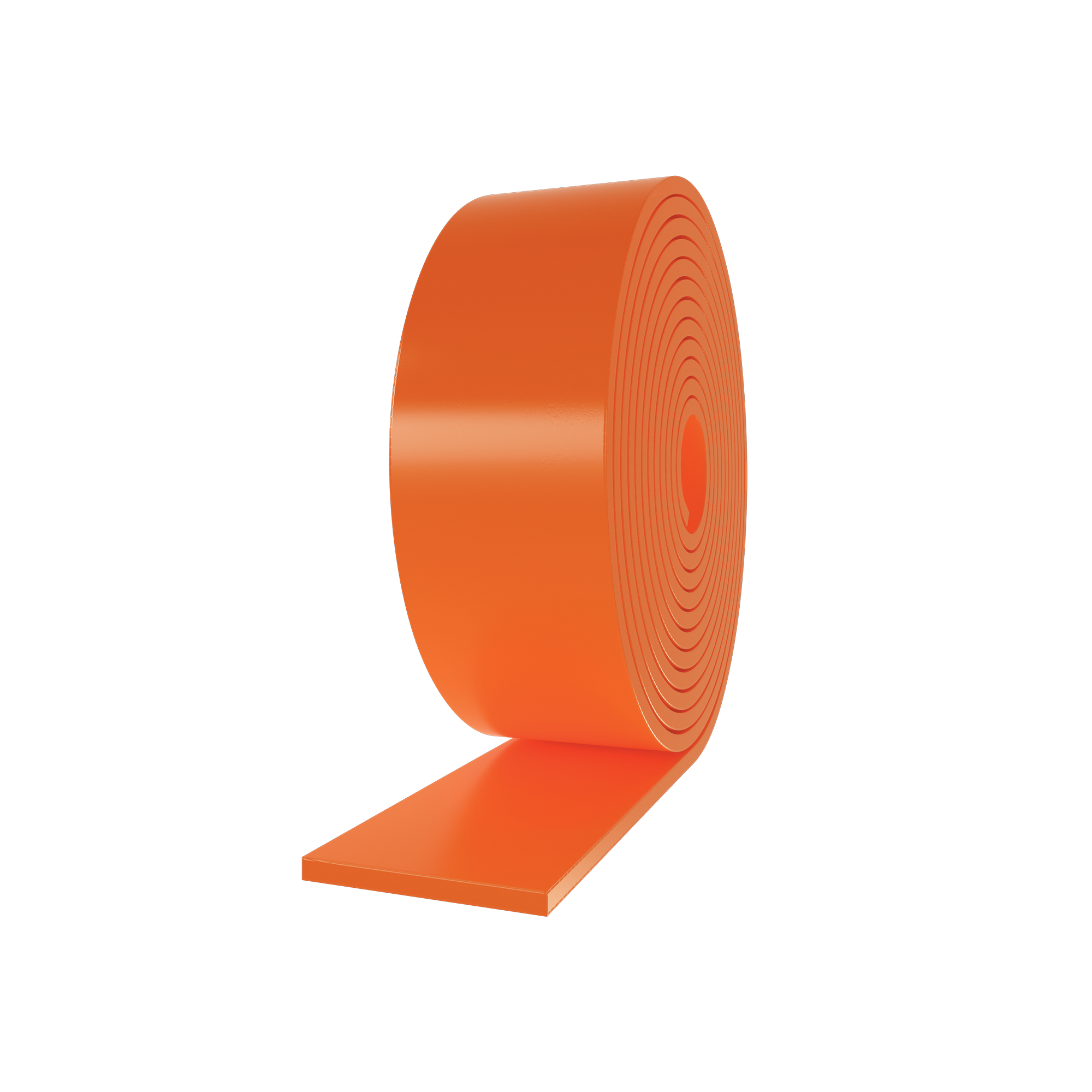

ВЫСОКОЭФФЕКТИВНЫЙ УПРУГИЙ ЗВУКОИЗОЛЯЦИОННЫЙ ПРОФИЛЬ
XYLOFON
Звукоизоляция стен деревянной, стальной или каменной конструкции является необходимым условием для комфорта.
XYLOFON — это упругий профиль, обеспечивающий максимальную звукоизоляцию благодаря своей способности решать проблему шума на структурном уровне.
Это продукт, сертифицированный в соответствии со стандартами ETA и EPD по воздействию на окружающую среду.
ПРИМЕНЕНИЕ
• Испытан и сертифицирован в качестве прокладки между строительными материалами (десолидаризация и механическое разобщение).
• Подходит для CLT, LVL, стали и бетона.
• Применяется со скобами, PRIMER SPRAY, DOUBLE BAND.
• Для звукоизоляции стен и полов, соединенных угловыми элементами.
Благодаря монолитной полиуретановой структуре линейка XYLOFON имеет зарегистрированное в процессе испытаний улучшение акустических характеристик в диапазоне от 6 дБ до более 15 дБ.
Видео
ХАРАКТЕРИСТИКИ
• Изготовленный из полиуретанового компаунда, XYLOFON представляет собой монолитный профиль, сохраняющий свою непроницаемость, стабильность и эластичность в течение долгого времени.
• Доступен в 6 вариантах шести различных степеней твердости, которые способны выдерживать широкий диапазон нагрузок, не влияя на проект конструкции и допуская контролируемые деформации, не сказывающиеся на ее статической устойчивости.
• Испытан в рамках FLANKSOUND PROJECT "Центром промышленных исследований Болонского университета" в соответствии со стандартом EN ISO 10848.
• А также протестирован Институтом ETH в Цюрихе на огнестойкость, которая приравнивается к эффективности решения EI 60 без необходимости использования дополнительных огнезащитных герметиков.
• Простота установки: может устанавливаться с помощью самых распространенных строительных инструментов.
• После прохождения строгих нормативных процедур был испытан и сертифицирован в соответствии с ETA-23/0061.
С компонентами и жизненным циклом изделия XYLOFON можно ознакомиться в EPD ("Экологическая декларация продукта").
Продукт не содержит вредных веществ.
КАК ВЫБРАТЬ ПРАВИЛЬНЫЙ XYLOFON? С ПОМОЩЬЮ MYPROJECT
Для эффективной звукоизоляции стены с помощью XYLOFON необходимо выбрать акустический профиль с наиболее подходящими характеристиками. Благодаря модулю "Акустика" проектировочной компьютерной программы MyProject расчет соответствующей звукоизоляции для различных типов конструкций (из CLT, каркасных) выполняется легко и просто. Программное обеспечение позволяет:
• проектировать звукоизоляцию для разных проектных частот
• рассчитывать индекс снижения вибраций по стандарту EN ISO 12354
• рассчитывать параметры гибкого профиля XYLOFON и выводить их на печатные чертежи для правильной установки
• рассчитывать решение по звукоизоляции как для каркасных конструкций, так и для конструкций из CLT.
• импортировать файл .dxf с автоматическим распознаванием стен и размеров
• распечатывать полный технический отчет со сметой и графиками эксплуатационных характеристик
Особенности
☆ ☆ ☆ ☆ ☆ | |
☆ ☆ ☆ ☆ ☆ |
Документы
Tехнические характеристики
|
|
---|---|
Решения для звукоизоляции - техническое руководство
|
|
Сертификат ETA
|
|
Спецификация товара
|
|
Timber connections with Xylofon
|
|
Environmental Product Declaration (EPD)
|
|
Fire test report
|
XYLOFON
CODE | B
[mm]
|
L
[m]
|
s
[mm]
|
pcs. |
---|---|---|---|---|
XYL20050 | 50 | 3.66 | 6 | 1 |
XYL20080 | 80 | 3.66 | 6 | 1 |
XYL20090 | 90 | 3.66 | 6 | 1 |
XYL20100 | 100 | 3.66 | 6 | 1 |
XYL20120 | 120 | 3.66 | 6 | 1 |
XYL20140 | 140 | 3.66 | 6 | 1 |
XYL20160 | 160 | 3.66 | 6 | 1 |
XYL35080 | 80 | 3.66 | 6 | 1 |
XYL35090 | 90 | 3.66 | 6 | 1 |
XYL35100 | 100 | 3.66 | 6 | 1 |
XYL35120 | 120 | 3.66 | 6 | 1 |
XYL35140 | 140 | 3.66 | 6 | 1 |
XYL35160 | 160 | 3.66 | 6 | 1 |
XYL50080 | 80 | 3.66 | 6 | 1 |
XYL50090 | 90 | 3.66 | 6 | 1 |
XYL50100 | 100 | 3.66 | 6 | 1 |
XYL50120 | 120 | 3.66 | 6 | 1 |
XYL50140 | 140 | 3.66 | 6 | 1 |
XYL50160 | 160 | 3.66 | 6 | 1 |
XYL70080 | 80 | 3.66 | 6 | 1 |
XYL70090 | 90 | 3.66 | 6 | 1 |
XYL70100 | 100 | 3.66 | 6 | 1 |
XYL70120 | 120 | 3.66 | 6 | 1 |
XYL70140 | 140 | 3.66 | 6 | 1 |
XYL70160 | 160 | 3.66 | 6 | 1 |
XYL80080 | 80 | 3.66 | 6 | 1 |
XYL80090 | 90 | 3.66 | 6 | 1 |
XYL80100 | 100 | 3.66 | 6 | 1 |
XYL80120 | 120 | 3.66 | 6 | 1 |
XYL80140 | 140 | 3.66 | 6 | 1 |
XYL80160 | 160 | 3.66 | 6 | 1 |
XYL90080 | 80 | 3.66 | 6 | 1 |
XYL90090 | 90 | 3.66 | 6 | 1 |
XYL90100 | 100 | 3.66 | 6 | 1 |
XYL90120 | 120 | 3.66 | 6 | 1 |
XYL90140 | 140 | 3.66 | 6 | 1 |
XYL90160 | 160 | 3.66 | 6 | 1 |
Specifications
XYLOFON 20 - NEW
Это новинка ассортимента для легких конструкций и низких нагрузок с эксплуатационными характеристиками для Mass Timber.
Выдерживает акустическую нагрузку от 0,016 до 0,14 Н/мм² и подходит также для изоляции каркасных зданий, крыш и малогабаритных мансард.
Поставка и монтаж высокоэффективного упругого профиля для звукоизоляции типа XYLOFON 20.
Состав
Полиуретановый компаунд
Характеристики
Улучшение звукоизоляционных характеристик, зарегистрированное в результате испытаний: ∆l,ij(3): > 7дБ
Максимальная допустимая нагрузка (снижение на 3 мм): 1,25 Н/мм²
Акустическая нагрузка: от 0,016 до 0,14 Н/мм²
XYLOFON 35
Пригоден для низких нагрузок и идеально подходит для применения в конструкциях с акустическими нагрузками от 0,038 до 0,32 Н/мм².
Предназначается для укладки между структурными элементами, поскольку создает их физико-механическое разобщение, что позволяет избежать передачи вибраций, вызванных ударным шумом.
Для повышения вибропоглощающей способности профиль целесообразно укладывать как под деревянное перекрытие, так и на него.
Разложите профиль на верхнем торце стены и закрепите его механически скобами через каждые 40/60 см. Затем уложите горизонтальную панель перекрытия и повторите операцию.
Поставка и монтаж высокоэффективного упругого профиля для звукоизоляции типа XYLOFON 35.
Состав
Стабильная и исключительно водостойкая полиуретановая смесь с монолитной структурой (водопоглощение через 48 часов < 1%).
Чрезвычайно стабилен и не деформируется с течением времени. Не содержит летучих органических соединений или вредных веществ.
Характеристики
Улучшение звукоизоляционных характеристик, зарегистрированное в результате испытаний: Δl,ij (3): 7,4 дБ
Максимальная допустимая нагрузка (снижение на 3 мм): 3,61 Н/мм²
Акустическая нагрузка: от 0,038 до 0,32 Н/мм²
XYLOFON 50
Для средних нагрузок и в основании небольших многоэтажек, поскольку выдерживает акустические нагрузки от 0,22 до 0,68 Н/мм².
Как и XYLOFON 35, предназначен для укладки между двумя деревянными элементами. Предотвращает передачу вибраций, вызванных ударным шумом, особенно при укладке как под деревянное перекрытие, так и на него.
Разложите профиль на верхнем торце стены и закрепите его механически скобами через каждые 40/60 см.
Затем уложите горизонтальную панель перекрытия и повторите операцию.
Поставка и монтаж высокоэффективного упругого профиля для звукоизоляции типа XYLOFON 50.
Состав
Стабильная и исключительно водостойкая полиуретановая смесь с монолитной структурой. Продукт не содержит летучих органических соединений или вредных веществ. Чрезвычайно стабилен и не деформируется с течением времени.
Характеристики
Улучшение звукоизоляционных характеристик, зарегистрированное в результате испытаний: Δl,ij (3): 10,6 дБ
Максимальная допустимая нагрузка (снижение на 3 мм): 8,59 Н/мм²
Акустическая нагрузка: от 0,22 до 0,68 Н/мм²
XYLOFON 70
Для средне-высоких нагрузок и в основании многоэтажек, поскольку выдерживает акустические нагрузки от 0,49 до 1,5 Н/мм².
Идеально подходит для поглощения структурных вибраций деревянных перекрытий.
Разложите профиль на верхнем торце стены и закрепите его механически скобами через каждые 40/60 см.
Затем уложите горизонтальную панель перекрытия и повторите операцию.
Поставка и монтаж высокоэффективного упругого профиля для звукоизоляции типа XYLOFON 70.
*Состав
Стабильная и исключительно водостойкая полиуретановая смесь с монолитной структурой (водопоглощение через 48 часов < 1%).
Чрезвычайно стабилен и не деформируется с течением времени. Не содержит летучих органических соединений или вредных веществ.
Характеристики
Улучшение звукоизоляционных характеристик, зарегистрированное в результате испытаний: Δl,ij (3): 7,8 дБ
Максимальная допустимая нагрузка (снижение на 3 мм): 11,1 Н/мм²
Акустическая нагрузка: от 0,49 до 1,5 Н/мм²
XYLOFON 80
Для высоких нагрузок и в основании многоэтажек. Максимальная допустимая нагрузка составляет 19,51 Н/мм².
Для повышения вибропоглощающей способности профиль целесообразно укладывать как под деревянное перекрытие, так и на него. Разложите профиль на верхнем торце стены и закрепите его механически скобами через каждые 40/60 см.
Затем уложите горизонтальную панель перекрытия и повторите операцию.
Поставка и монтаж высокоэффективного упругого профиля для звукоизоляции типа XYLOFON 80.
Состав
Стабильная и исключительно водостойкая полиуретановая смесь с монолитной структурой (водопоглощение через 48 часов < 1%).
Чрезвычайно стабилен и не деформируется с течением времени.
Продукт не содержит летучих органических соединений или вредных веществ.
Характеристики
Улучшение звукоизоляционных характеристик, зарегистрированное в результате испытаний: Δl,ij (3): > 7дБ
Максимальная допустимая нагрузка (снижение на 3 мм): 19,51 Н/мм²
Акустическая нагрузка: от 1,3 до 2,4 Н/мм²
XYLOFON 90
Для очень высоких нагрузок и в основании многоэтажек или башен. Максимальная допустимая нагрузка составляет 29,87 Н/мм².
Идеально подходит также для поглощения вибраций в конструкциях из LVL.
Для повышения вибропоглощающей способности профиль целесообразно укладывать как под деревянное перекрытие, так и на него. Разложите профиль на верхнем торце стены и закрепите его механически скобами через каждые 40/60 см. Затем уложите горизонтальную панель перекрытия и повторите операцию.
Поставка и монтаж высокоэффективного упругого профиля для звукоизоляции типа XYLOFON 90.
Состав
Стабильная и исключительно водостойкая полиуретановая смесь с монолитной структурой (водопоглощение через 48 часов < 1%).
Чрезвычайно стабилен и не деформируется с течением времени. Продукт не содержит летучих органических соединений или вредных веществ.
Характеристики
Улучшение звукоизоляционных характеристик, зарегистрированное в результате испытаний: Δl,ij (3): > 6 дБ
Максимальная допустимая нагрузка (снижение на 3 мм): 29,87 Н/мм²
Акустическая нагрузка: от 2,2 до 4,5 Н/мм²
