УГОЛОК, ОБЕСПЕЧИВАЮЩИЕ ПРОЧНОСТЬ НА ОТРЫВ И СДВИГ

TITAN S

TITAN S-это угловой кронштейн для древесины, который гарантирует исключительные значения прочности на сдвиг и растяжение.

Он идеально подходит для изготовления соединений древесина-древесина и древесина-бетон для деревянных панелей.

** TITAN S - УГЛОВОЙ КРОНШТЕЙН ДЛЯ ДЕРЕВА И БЕТОНА, ГАРАНТИРУЮЩИЙ ИСКЛЮЧИТЕЛЬНУЮ ПРОЧНОСТЬ НА СДВИГ И ПРОЧНОСТЬ **

** Угловой кронштейн TITAN S ** для древесины, выдерживающей поперечные и растягивающие нагрузки, обладает исключительной прочностью на сдвиг R2 / 3.k: до 85,9 кН по бетону (с шайбой TCW) и до 60,0 кН по дереву. На бетоне угловой кронштейн TCS с шайбой TCW обеспечивает одинаково высокую прочность на разрыв: R1, k до 75,9 кН.

Эти исключительные значения позволяют оптимизировать количество необходимых угловых кронштейнов с ** последующим сокращением времени сборки **. Пределы прочности на сдвиг (F2,3), растяжение (F1) и наклон (F4,5) сертифицированы.

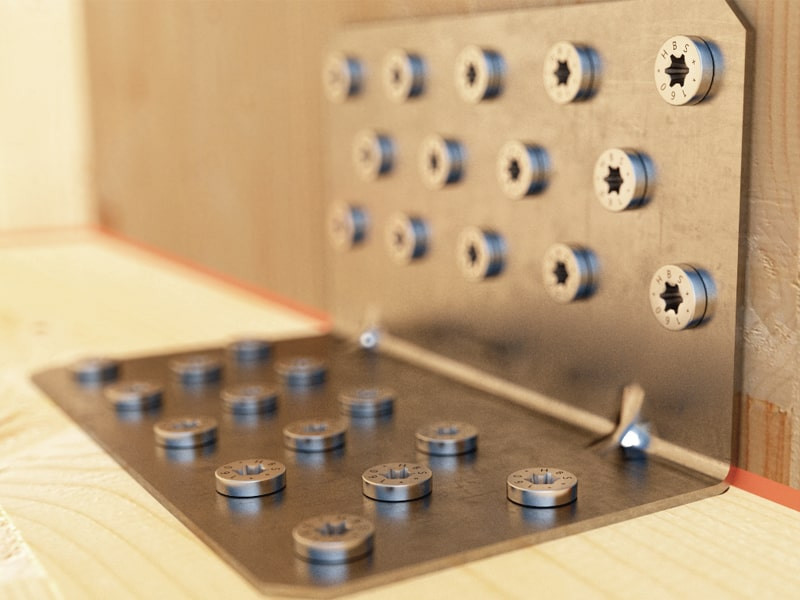

Значения подтверждены также с помощью вставных акустических профилей. Крепление ** винтами HBS PLATE Ø8 ** с помощью отвертки упрощает и ускоряет установку, а также обеспечивает безопасность и удобство работы. Пластина ** TITAN S для древесины **, изготовленная из блестящей оцинкованной углеродистой стали **, идеально подходит для нанесения на ** CLT **, ** LVL **, массивную древесину, клееный брус, каркасные конструкции (каркас платформы) и деревянную основу. панели.

Документы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Сертификат ETA
Декларация характеристик качества (DOP) Скачать
Файл CAD
Файл BIM.ifc
Файл BIM.rfa

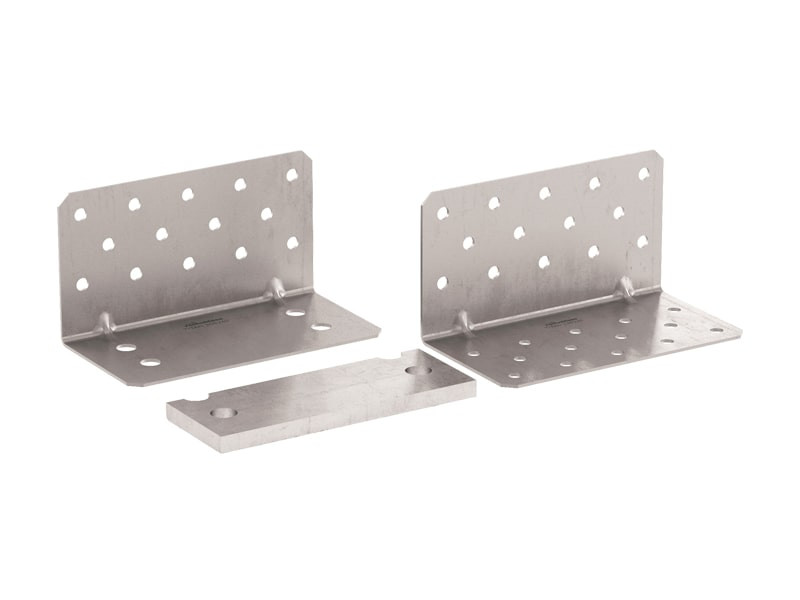

TITAN S - TCS

CODE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pcs.
TCS240 240 123 130 3 10

TITAN WASHER - TCW240

CODE B
[mm]
P
[mm]
s
[mm]
pcs.
TCW240 230 73 12 1

TITAN S - TTS

CODE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pcs.
TTS240 240 130 130 3 10
