УНИВЕРСАЛЬНЫЙ УГОЛОК, ОБЕСПЕЧИВАЮЩИЙ ПРОЧНОСТЬ НА СДВИГ И РАСТЯЖЕНИЕ

NINO

Уголки NINO представляют в ассортименте Rothoblaas новую концепцию универсальных профилей. В их основе лежит простота уголков для зданий WBR, дополненная техническим качеством угловых элементов TITAN.

NINO: универсальный крепеж для деревянных стен.

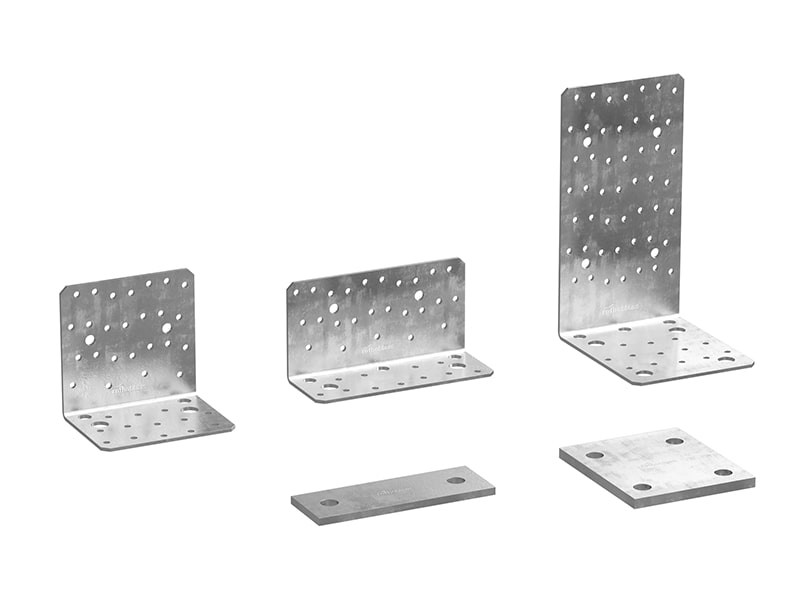

Предлагаются в трех различных размерах для удовлетворения многочисленных нужд крепления, например, при цокольном монтаже стены на бетонный бордюр или при наличии перегородки из гипсокартона.

Крепление к деревянным элементам можно выполнять традиционным способом с помощью одних лишь гвоздей с улучшенной адгезией LBA или шурупов для пластин LBS. Добавление дополнительных полнорезьбовых соединителей VGS обеспечивает небольшим соединителям невероятный уровень прочности.Соединение с использованием исключительно прочного упругого профиля XYLOFON PLATE, сертифицированного ETA, сочетает в себе соответствие конструкционным требованиям со способностью упругого профиля разрушать акустические мосты, порождаемые структурными связями.

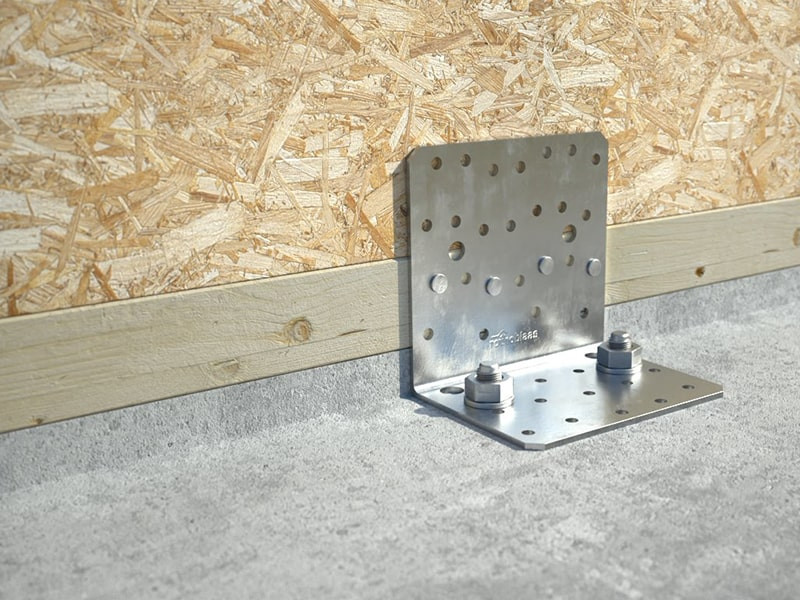

Показатели прочности, сертифицированные ETA-22/0089 для сил во всех направлениях, делают его комплексным решением для крепления панелей CLT или деревянных каркасов. За счет своих компактных размеров они также идеально подходят для неструктурных применений или для небольших крепежей. Один и тот же угловой профиль можно использовать в конфигурации «дерево-дерево» или «дерево-бетон». При установке на бетон дополнительная шайба позволяет добиться удивительной прочности.

Документы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Сертификат ETA
Файл CAD

NINO

CODE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pcs.
NINO100100 104 78 100 2.5 10
NINO15080 146 55 77 2.5 10
NINO100200 104 122 197 3 10

NINO WASHER

CODE B
[mm]
P
[mm]
s
[mm]
pcs.
NINOW15080 146 50 6 10
NINOW100200 104 120 8 10
