РЕВОЛЮЦИЯ ПЕРЕКРЫТИЙ ИЗ CLT
TC FUSION
Проблема создания перекрытия из CLT, достаточно жесткого для того, чтобы обеспечивать большое расстояние между несущими колоннами, больше не является проблемой. Из-за нужд транспортировки панели не могут быть очень широкими (обычно максимум 3,5 м), и поэтому для создания достаточно жесткого соединения их склеивают на строительной площадке.
Тем временем, система Rothoblaas TC FUSION позволяет соединять панели не методом склеивания, а посредством соединения "дерево-бетон-дерево". Благодаря жесткости железобетона, созданное таким образом CLT-перекрытие становится особенно устойчивым к деформации и вибрациям, что позволяет максимально использовать потенциал систем SPIDER и PILLAR.
Виды применения
Само собой система TC FUSION может использоваться не только в перекрытиях, но и во множестве других случаев, когда необходимо жестко соединить CLT-панель с железобетонным элементом. Например, с ее помощью можно создать опору перекрытия из CLT на железобетонную стену, или использовать для крепления стены CLT к земле, или же соединить стены из CLT со стеной из железобетона.
Как работает TC FUSION
Полнорезьбовые соединители VGS, VGZ и RTR теперь сертифицированы для любый соединений, в которых деревянный элемент (стена, перекрытие и т. д.) должен передавать нагрузки на бетонный элемент (якорь оттяжки, фундамент и т. д.).

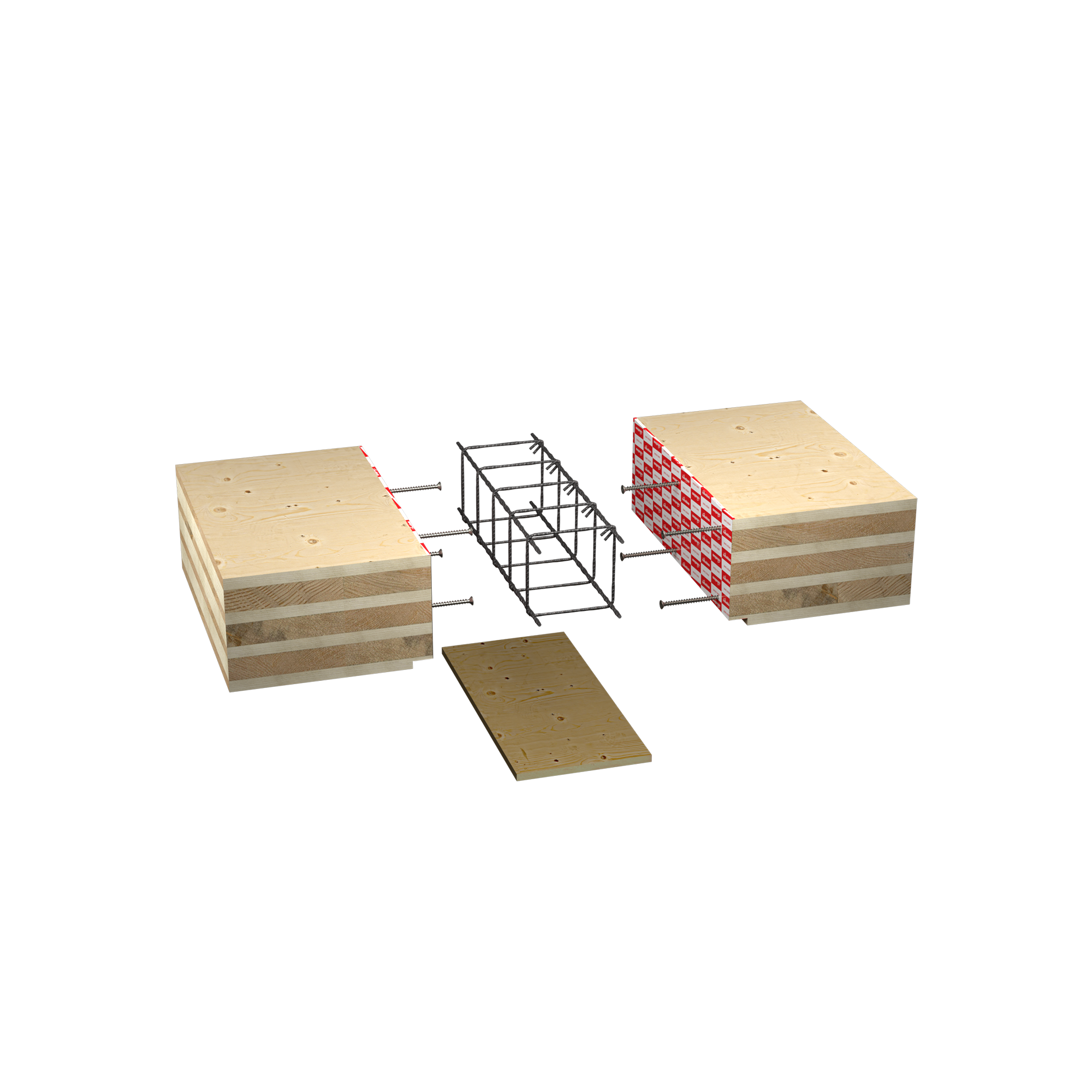

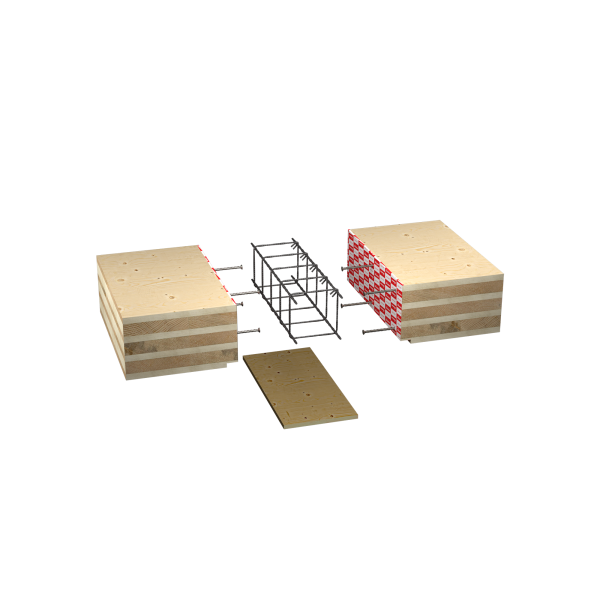

Модульный бетонный элемент вступает в союз с деревянным: полнорезьбовые соединители для дерева помещаются в арматуру, погружаемую в бетонную заливку, а дополнительная заливка, выполняемая после установки деревянных компонентов, завершает соединение.
TC FUSION позволяет создавать между CLT-панелями соединения, обладающие исключительной прочностью и жесткостью при сдвиговых нагрузках, изгибающем моменте и осевом усилии.
