LOCK T MINI
LOCK T MINI — это инновационная соединительная пластина для полностью потайных соединений "дерево-дерево".
Легко демонтируется, идеально подходит для возведения небольших временных сооружений, а также может использоваться заподлицо с элементами уменьшенного сечения.

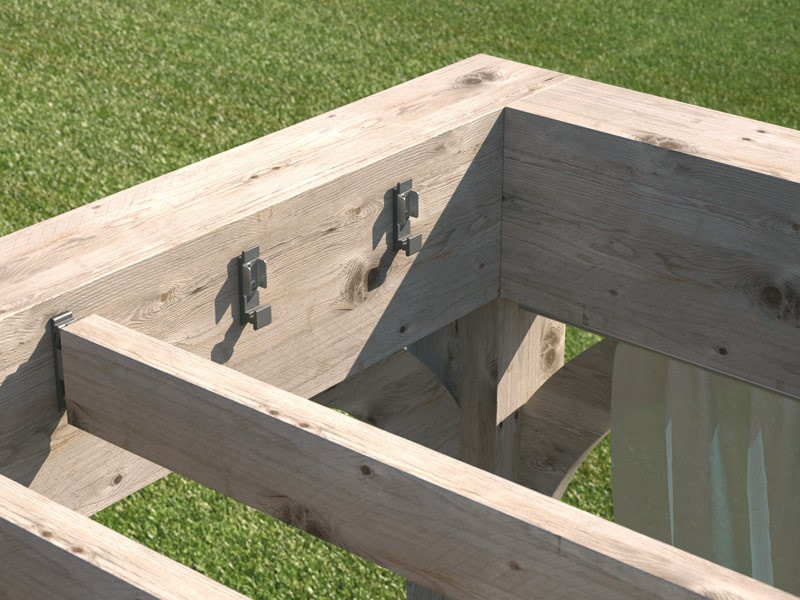

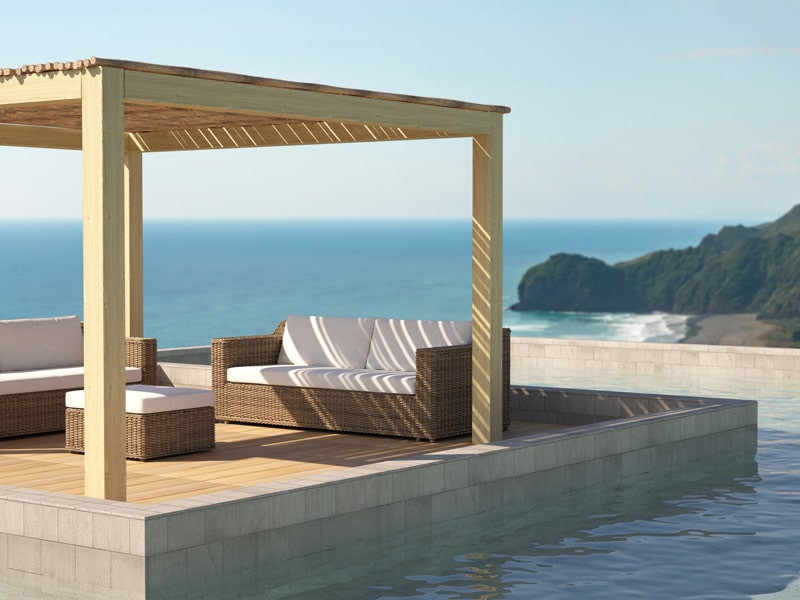

Элемент оптимально подходит для небольших построек, беседок и предметов обстановки как внутри помещений, так и снаружи.
Описание
**LOCK T MINI: мощный, надежный, съемный элемент, идеально подходящий для агрессивных сред. **

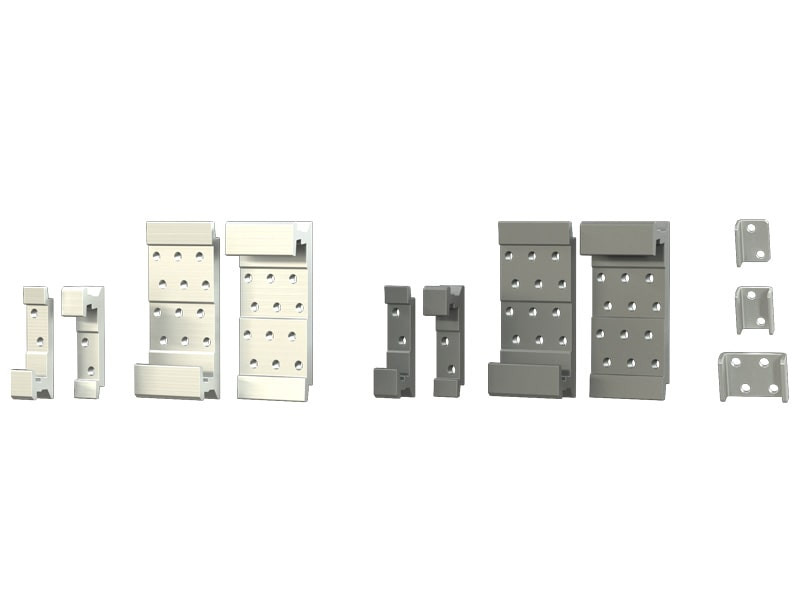

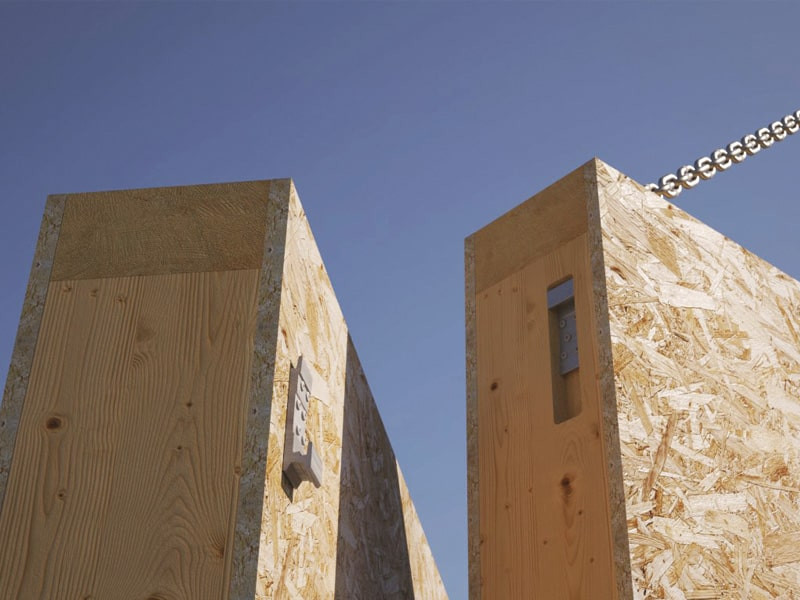

LOCK T MINI состоит из трехмерной перфорированной пластины из алюминиевого сплава. Обеспечивает отличные монтажные допуски и может устанавливаться в самых разнообразных конфигурациях: с фрезерованием основного элемента, во второстепенную балку в потайном соединении, или без специальных вырезов для видимого монтажа.
Соединительная пластина LOCK T MINI для соединений "дерево-дерево" доступна в двух версиях: стандартной или EVO с покраской в эксклюзивный графитовый черный цвет. Обе версии могут использоваться с тремя типами винтов: из мартенситной нержавеющей стали, из углеродистой стали и с покрытием C4 EVO. Идеальное сочетание соединителя и винта удовлетворяет все потребности в креплении: речь также идет об использовании в агрессивных средах или с агрессивными породами дерева, содержащими танин, такими как каштан и дуб.
Боковые стопорные пластины LOCK STOP и вертикальный невыпадающий винт обеспечивают сертифицированное сопротивление во всех направлениях в каждой конфигурации.
Соединение с фрезеровкой основного элемента позволяет выполнить требования по огнестойкости.
Благодаря использованию одного типа шурупов установка LOCK T MINI выполняется легко и быстро. Обе части соединителя могут заранее монтироваться на еще не установленные деревянные элементы без необходимости выполнять крепления на месте.
Документы
-
Tехнические характеристики
-
LOCK: Bыбор соединителя и гид по долговечности
-
Сертификат ETA
-
Файл CAD
-
Файл BIM.ifc
-
Файл BIM.rfa
-
LOCK Calculator – Spreadsheet according to Eurocode 1995
-
LOCK Calculator – Spreadsheet according to NDS (USA building code)
LOCK T MINI
LOCK T MINI EVO
| CODE | B
[mm]
|
H
[mm]
|
P
[mm]
|
B
[in]
|
H
[in]
|
P
[in]
|
pcs. |
DOP
|
|---|---|---|---|---|---|---|---|---|
| LOCKTEVO1880 | 17.5 | 80 | 20 | 11/16'' | 3 1/8'' | 13/16'' | 50 | |
| LOCKTEVO3580 | 35 | 80 | 20 | 1 3/8'' | 3 1/8'' | 13/16'' | 50 | |
| LOCKTEVO35100 | 35 | 100 | 20 | 1 3/8'' | 4'' | 13/16'' | 50 | |
| LOCKTEVO35120 | 35 | 120 | 20 | 1 3/8'' | 4 3/4'' | 13/16'' | 25 | |
| LOCKTEVO53120 | 52.5 | 120 | 20 | 2 1/16'' | 4 3/4'' | 13/16'' | 25 |
