УГОЛКИ, ОБЕСПЕЧИВАЮЩИЕ ПРОЧНОСТЬ НА ОТРЫВ

WHT

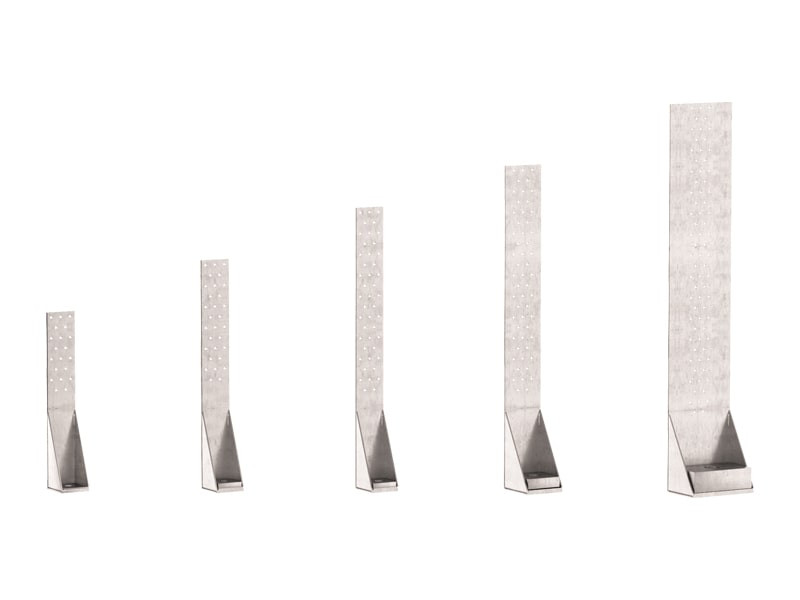

** WHT ** - это ** угловой кронштейн для древесины **, изготовленный в 5 размерах, который в сочетании с 5 доступными шайбами определяет 10 возможных конфигураций для удовлетворения любых требований статических характеристик.

УГЛОВЫЕ ПЛАСТИНЫ WHT ДЛЯ ДРЕВЕСИНЫ, УДЕРЖИВАЮЩИЕ ВНИЗ ДЛЯ КАЖДОГО ТРЕБОВАНИЯ К СТАТИЧЕСКИМ ХАРАКТЕРИСТИКАМ

5 версий угловых пластин могут быть объединены с одной или несколькими шайбами, чтобы дизайнеры и плотники могли найти подходящее применение как на цельных деревянных (CLT - Cross Laminated Timber), так и на каркасных (платформенная рама) панелях.

Сталь S355, боковые армирующие фланцы и отверстие большего диаметра обеспечивают высокие значения прочности также в случае частичного забивания гвоздей. Качество плит WHT доказано многократными испытаниями на изделии и связанных с ним крепежных деталях (гвозди, винты, резьбовые стержни и химический анкер).

В рамках исследовательского проекта Seismic-rev соединение и связанные с ним крепежные элементы были испытаны при статической и циклической нагрузке, что позволило получить параметры жесткости (Kser) и классы пластичности.

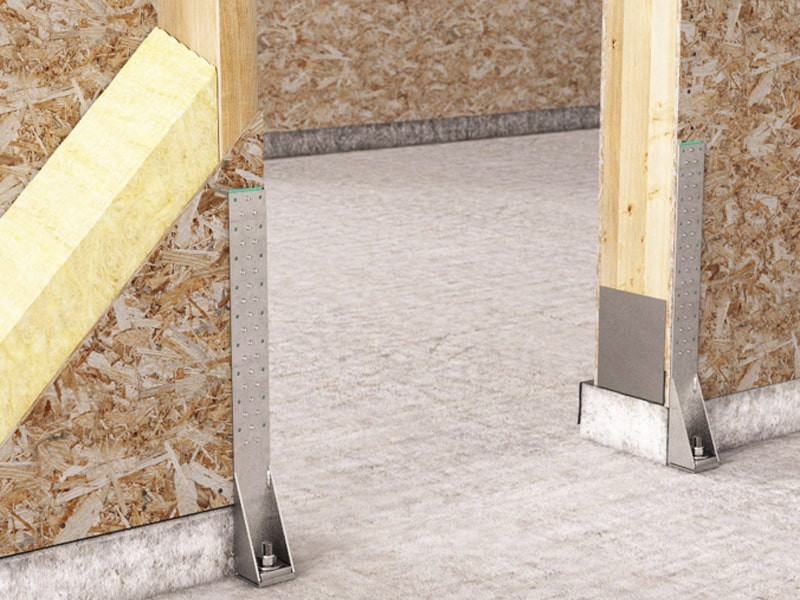

Угловой кронштейн ** WHT* * идеально подходит для строительства растяжимых соединений древесина-бетон и древесина-древесина для панелей и балок CLT, каркасных конструкций, деревянных панелей, LVL, цельного бруса и клееного бруса.

Документы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики USA
Сертификат ETA
Декларация характеристик качества (DOP) Скачать
Спецификация товара
Файл CAD
Файл BIM.ifc
Файл BIM.rfa

WHT ANGLE BRACKET

CODE B
[mm]
P
[mm]
H
[mm]
pcs.
WHT340 60 63 340 10
WHT440 60 63 440 10
WHT540 60 63 540 10
WHT620 80 83 620 10
WHT740 140 83 740 1

WHTW WASHER

CODE d₁
[mm]
B
[mm]
P
[mm]
s
[mm]
pcs.
WHTW50 18 50 56 10 80
WHTW50L 22 50 56 10 80
WHTW70 22 70 77 20 20
WHTW70L 26 70 77 20 20
WHTW130 29 130 77 40 1
