  5. VGU PLATE T

ПЛАСТИНА ДЛЯ РАСТЯГИВАЮЩИХ НАГРУЗОК

VGU PLATE T

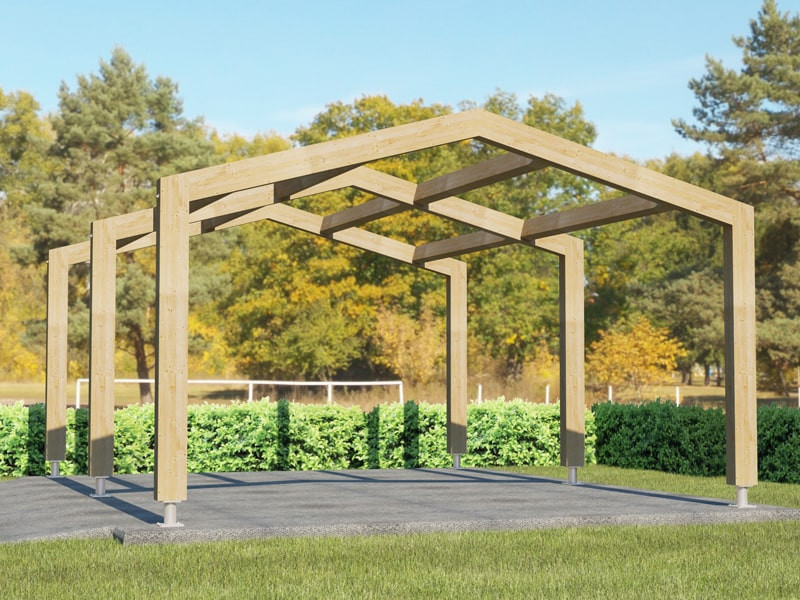

VGU PLATE T - пластина для растягивающих нагрузок, которая упрощает строительство порталов, пергол и беседок. В сочетании с шайбой VGU и винтами VGS он позволяет передавать моментные напряжения в соединения балки с колонной.

VGU PLATE T, двумерная перфорированная пластина для растягивающих нагрузок.

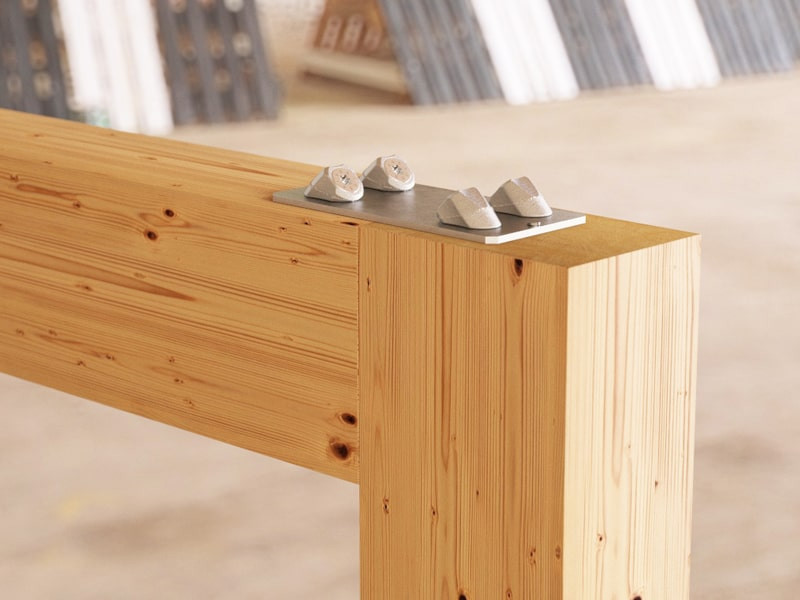

Моментное соединение разбивается на действие натяжения, поглощаемое пластиной VGU PLATE T, и действие сжатия, поглощаемое деревом или, в качестве альтернативы, скрытым соединителем DISC FLAT. Благодаря использованию винтов VGS PLATE T, расположенных под углом 45 °, можно передавать высокие растягивающие усилия.

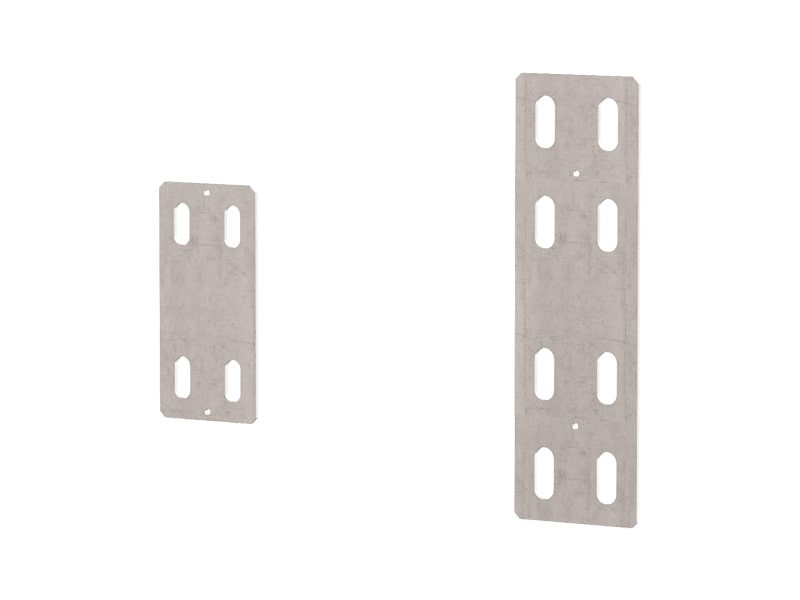

Двумерная перфорированная пластина из углеродистой стали с гальваническим цинкованием оснащена пазами для размещения шайб VGU, которые позволяют вставлять винты VGS под углом 45 °. Идеально подходит для использования с массивной и клееной древесиной, CLT и LVL, подходит для классов эксплуатации 1 и 2.

Документы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Декларация характеристик качества (DOP) Скачать
Файл CAD
Файл BIM.ifc
Файл BIM.rfa

VGU PLATE T

CODE B
[mm]
H
[mm]
s
[mm]
pcs.
VGUPLATET185 88 185 3 1
VGUPLATET350 108 350 4 1
