БЫСТРОСЪЕМНЫЙ ПОТАЙНОЙ СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ

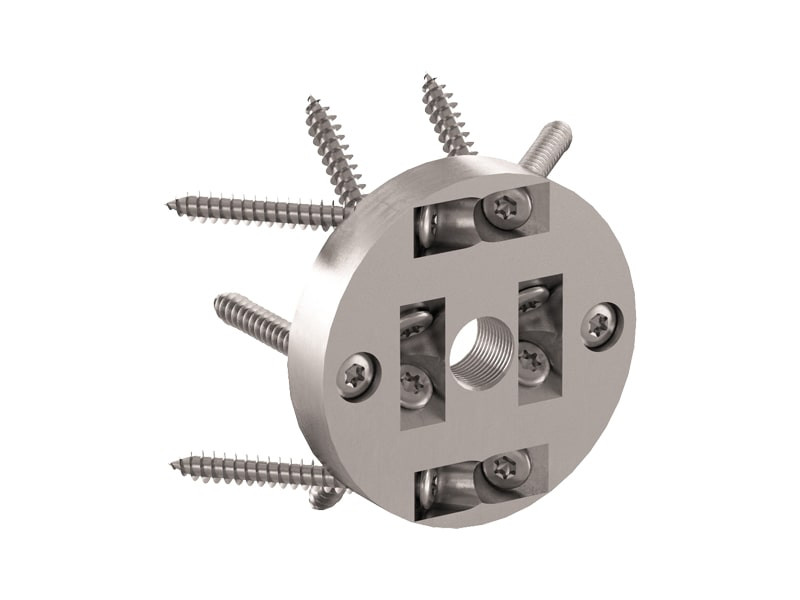

DISC FLAT

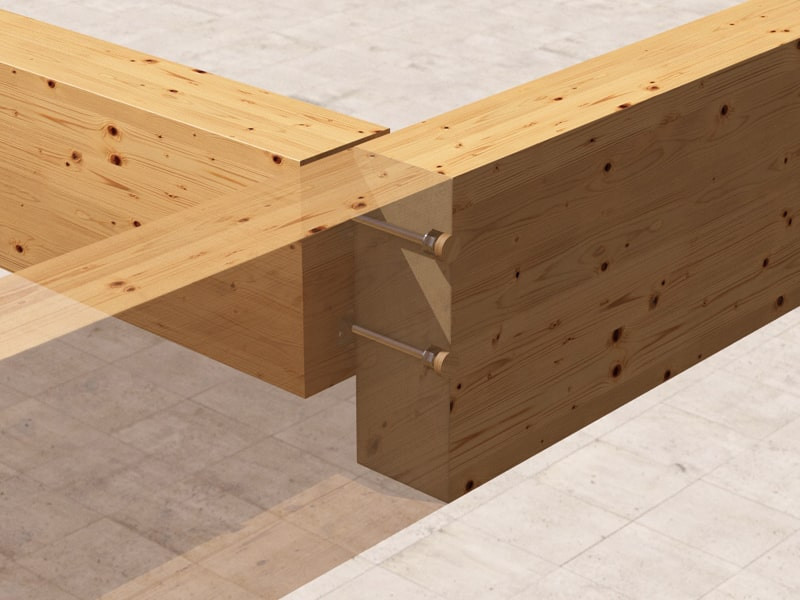

DISC FLAT - это идеальный скрытый съемный соединитель для стыков, работающих на сдвиг, и соединений на растяжение между деревянными элементами.

Он выдерживает как сдвиговые, так и растягивающие нагрузки за счет сжатия элементов, обеспечиваемых проходным стержнем.

Видео

DISC FLAT, УНИВЕРСАЛЬНЫЙ СЪЕМНЫЙ РАЗЪЕМ ДЛЯ СКРЫТЫХ СОЕДИНЕНИЙ

DISC FLAT устанавливается просто и быстро благодаря возможности затяжки после сборки. Используется для временных конструкций, легко снимается благодаря проходному стержню.

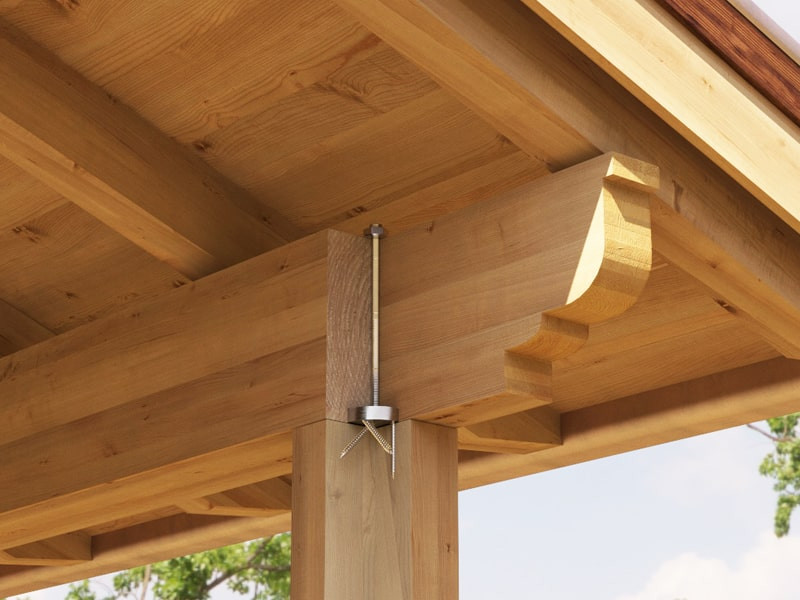

Это «многоцелевой» соединитель, который фиксируется соответствующими винтами в любой точке деревянного конструктивного элемента и имеет резьбовое отверстие, подходящее для болтов, стержней с резьбой или анкеров для бетона. Это дает возможность прикрепить деревянный элемент конструкции к любому другому элементу конструкции с помощью простого резьбового соединителя.

DISC FLAT подходит для создания полностью скрытых швов, обеспечивая приятный эстетический вид. Он предназначен для соединения древесины с деревом на сдвиг и растяжение по всем направлениям второстепенной балки. Изготовленный из углеродистой стали с блестящим цинкованием, он идеально подходит для нанесения на массивную древесину, клееный брус, CLT, LVL и древесные плиты. Знак CE в соответствии с ETA.

Документы

Tехнические характеристики
Сертификат ETA
Декларация характеристик качества (DOP) Скачать
Файл CAD
Файл BIM.ifc
Файл BIM.rfa

DISC FLAT

CODE d
[mm]
pcs.
DISCF55 Ø55 20
DISCF80 Ø80 10
DISCF120 Ø120 5
