КРЕСТОВИДНАЯ ОПОРА

X10

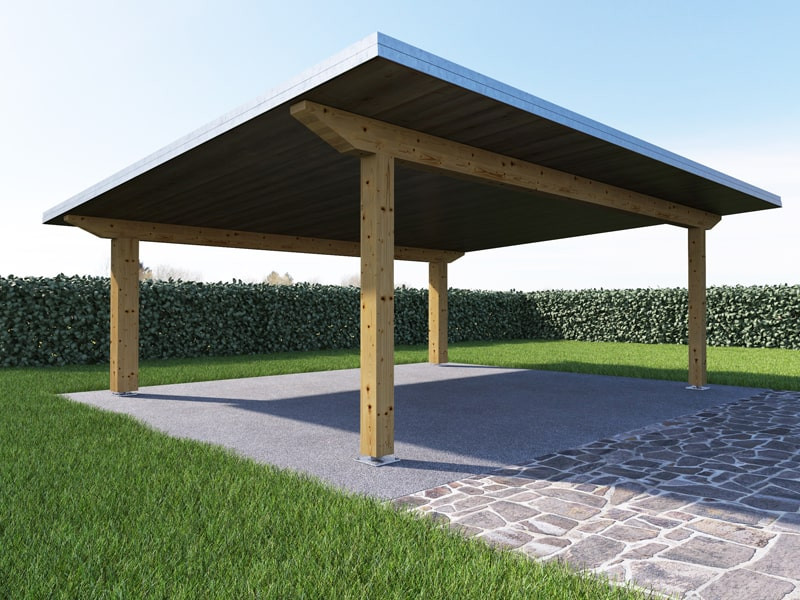

Модель X10 представляет собой полностью скрытую основу стойки, которая предлагает различные уровни прочности в зависимости от используемой конфигурации крепления. Идеально подходит для создания пергол или беседок, не требующих крепления и открытых со всех сторон.

Видео

X10, СКРЫТАЯ ОСНОВА, КОТОРАЯ ОБЕСПЕЧИВАЕТ ВЫСОКУЮ ПРОЧНОСТЬ И ПРИЯТНЫЙ ЭСТЕТИЧЕСКИЙ ВНЕШНИЙ ВИД ДЛЯ ВАШИХ ВНЕШНИХ КОНСТРУКЦИЙ

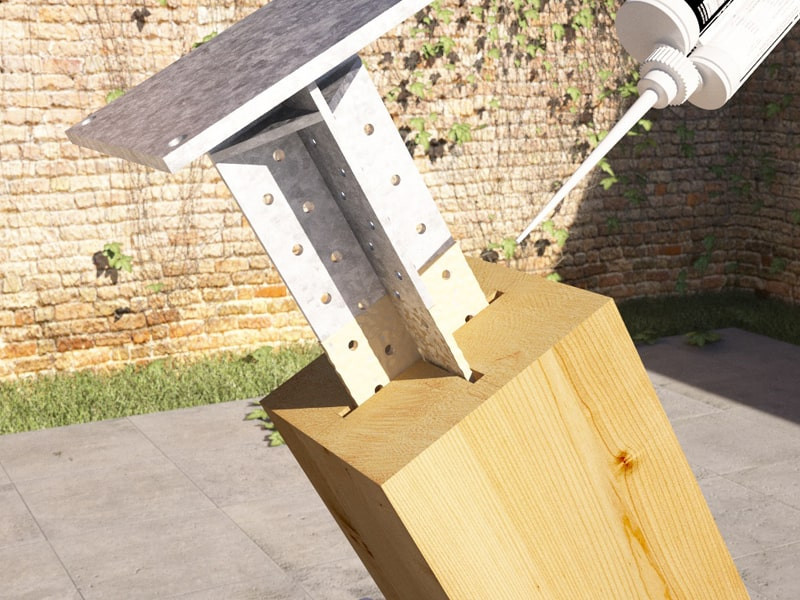

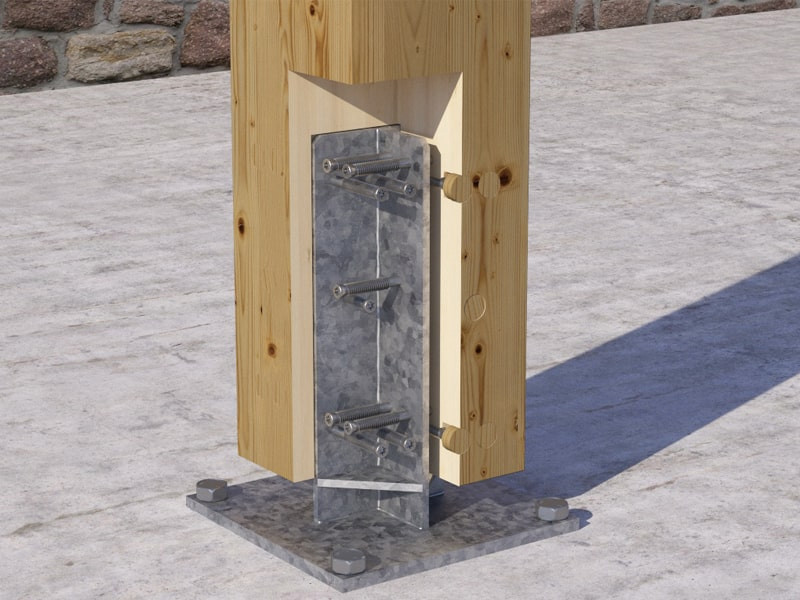

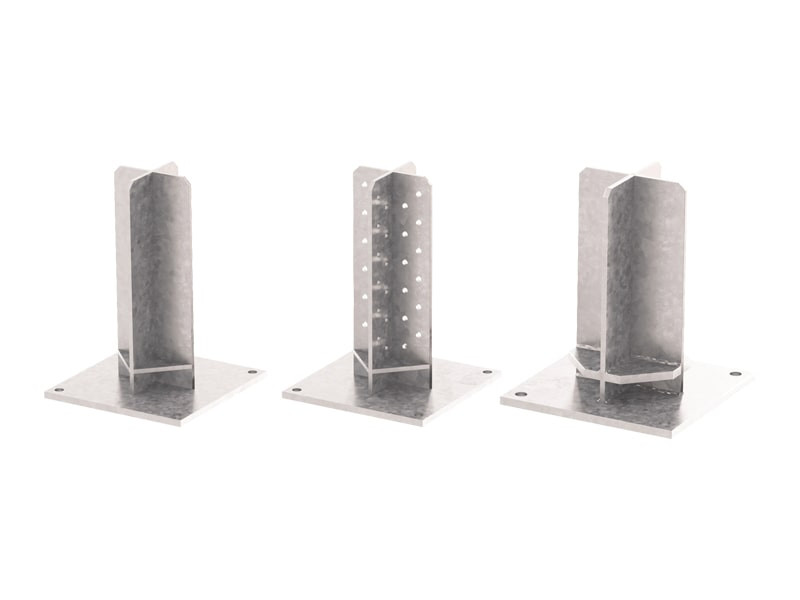

Подставка X10 для дерева доступна в двух версиях: без отверстий, для использования с самосверлящими дюбелями SBD, гладкими дюбелями или болтами; при диффузном сверлении может использоваться с эпоксидным клеем XEPOX.

Ограничение основания может поглощать вертикальные и горизонтальные нагрузки, что позволяет строить беседки или беседки, не требующие распорок, открытые со всех сторон. X10 - стойкая к моменту почтовая база для фиксированных полуограничений; значения характеристического момента сертифицированы в обоих направлениях. Поперечная конфигурация и расположение креплений рассчитаны на разные уровни прочности.

Изготовленный из углеродистой стали, покрытой горячим цинкованием, он подходит для наружного использования в классах обслуживания 1, 2 и 3 из массивной древесины, клееного бруса, CLT и LVL.

Документы

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические характеристики USA
Сертификат ETA
Декларация характеристик качества (DOP) Скачать
Спецификация товара
Файл CAD
Файл BIM.ifc
Файл BIM.rfa

XS10

CODE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pcs.
XS10120 220 220 310 6 1
XS10160 260 260 312 8 1

XR10

CODE B
[mm]
P
[mm]
H
[mm]
s
[mm]
pcs.
XR10120 120 120 310 6 1
