СИСТЕМА СОЕДИНЕНИЯ СТОЙКА-ПЕРЕКРЫТИЕ
PILLAR
PILLAR - это революционная система соединения, позволяющая возводить конструкции с системой колонны-перекрытия, которые до сих пор было невозможно построить, с расстоянием между колоннами до 3,5 х 7,0 метров.
Он позволяет передавать вертикальное усилие более 5000 кН между столбами.
Видео
PILLAR - СИСТЕМА СОЕДИНЕНИЙ, КОТОРАЯ ПОЗВОЛЯЕТ СОЗДАТЬ НЕВОЗМОЖНОЕ

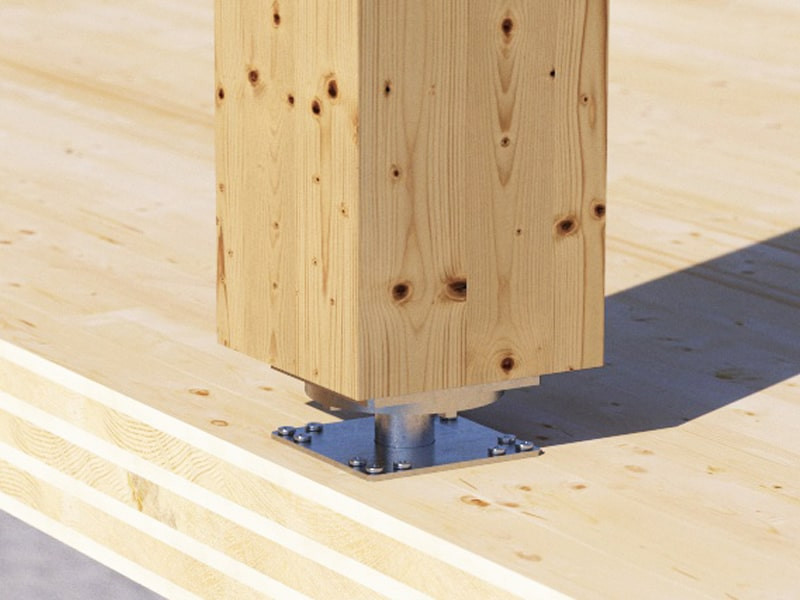

Соединитель PILLAR предназначен для устройства плоских перекрытий CLT, расположенных непосредственно на колоннах, без использования опускаемых балок. Идеально подходит для многоэтажных зданий на колоннах, он выдерживает сжатие более 500 тонн благодаря своему центральному сердечнику, который предотвращает раздавливание панелей.
Скрытый в опоре колонн, позволяет уменьшить толщину отделки пола. Используемый в сочетании с системой SPIDER, он идеально подходит для использования на колоннах в углах или по периметру структурной сетки.
PILLAR - это универсальный соединитель, рассчитанный и сертифицированный также для соединений панелей CLT с бетонными или стальными колоннами. Изготовленный из оцинкованной стали S355-S690, он предназначен для использования с массивными деревянными, клееными, LVL, стальными и железобетонными колоннами.
Документы
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
|---|---|
| Сертификат ETA | |
| Файл CAD | |
| Файл BIM.ifc | |
| Файл BIM.rfa |

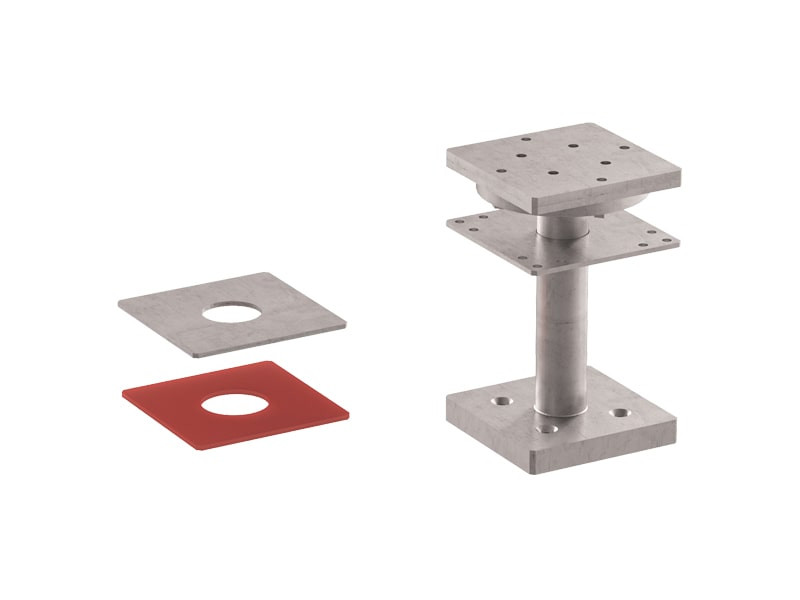

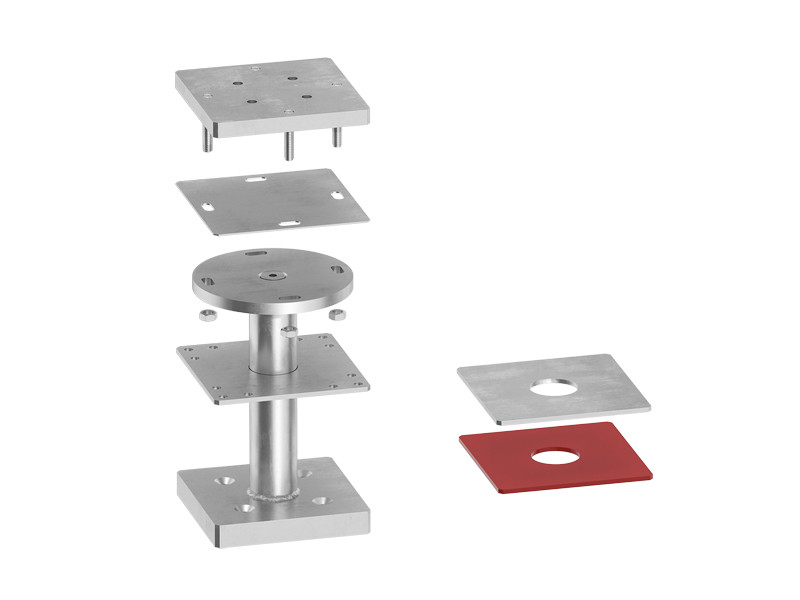

PILLAR
| CODE | Ø
[mm]
|
H
[mm]
|
measures
[mm]
|
pcs. |
|---|---|---|---|---|
| PIL60S160 | 60 | 160 | A=200 B=200 | 1 |
| PIL60S180 | 60 | 180 | A=200 B=200 | 1 |
| PIL60S200 | 60 | 200 | A=200 B=200 | 1 |
| PIL60S220 | 60 | 220 | A=200 B=200 | 1 |
| PIL60S240 | 60 | 240 | A=200 B=200 | 1 |
| PIL60S280 | 60 | 280 | A=200 B=200 | 1 |
| PIL80S160 | 80 | 160 | A=200 B=240 | 1 |
| PIL80S180 | 80 | 180 | A=200 B=240 | 1 |
| PIL80S200 | 80 | 200 | A=200 B=240 | 1 |
| PIL80S220 | 80 | 220 | A=200 B=240 | 1 |
| PIL80S240 | 80 | 240 | A=200 B=240 | 1 |
| PIL80S280 | 80 | 280 | A=200 B=240 | 1 |
| PIL80M160 | 80 | 160 | A=240 B=280 | 1 |
| PIL80M180 | 80 | 180 | A=240 B=280 | 1 |
| PIL80M200 | 80 | 200 | A=240 B=280 | 1 |
| PIL80M220 | 80 | 220 | A=240 B=280 | 1 |
| PIL80M240 | 80 | 240 | A=240 B=280 | 1 |
| PIL80M280 | 80 | 280 | A=240 B=280 | 1 |
| PIL80L160 | 80 | 160 | A=280 B=280 | 1 |
| PIL80L180 | 80 | 180 | A=280 B=280 | 1 |
| PIL80L200 | 80 | 200 | A=280 B=280 | 1 |
| PIL80L220 | 80 | 220 | A=280 B=280 | 1 |
| PIL80L240 | 80 | 240 | A=280 B=280 | 1 |
| PIL80L280 | 80 | 280 | A=280 B=280 | 1 |
| PIL100S160 | 100 | 160 | A=240 B=240 | 1 |
| PIL100S180 | 100 | 180 | A=240 B=240 | 1 |
| PIL100S200 | 100 | 200 | A=240 B=240 | 1 |
| PIL100S220 | 100 | 220 | A=240 B=240 | 1 |
| PIL100S240 | 100 | 240 | A=240 B=240 | 1 |
| PIL100S280 | 100 | 280 | A=240 B=240 | 1 |
| PIL100M160 | 100 | 160 | A=280 B=280 | 1 |
| PIL100M180 | 100 | 180 | A=280 B=280 | 1 |
| PIL100M200 | 100 | 200 | A=280 B=280 | 1 |
| PIL100M220 | 100 | 220 | A=280 B=280 | 1 |
| PIL100M240 | 100 | 240 | A=280 B=280 | 1 |
| PIL100M280 | 100 | 280 | A=280 B=280 | 1 |
| PIL120S160 | 120 | 160 | A=280 B=280 | 1 |
| PIL120S180 | 120 | 180 | A=280 B=280 | 1 |
| PIL120S200 | 120 | 200 | A=280 B=280 | 1 |
| PIL120S220 | 120 | 220 | A=280 B=280 | 1 |
| PIL120S240 | 120 | 240 | A=280 B=280 | 1 |
| PIL120S280 | 120 | 280 | A=280 B=280 | 1 |
| PIL120M160 | 120 | 160 | A=280 B=280 | 1 |
| PIL120M180 | 120 | 180 | A=280 B=280 | 1 |
| PIL120M200 | 120 | 200 | A=280 B=280 | 1 |
| PIL120M220 | 120 | 220 | A=280 B=280 | 1 |
| PIL120M240 | 120 | 240 | A=280 B=280 | 1 |
| PIL120M280 | 120 | 280 | A=280 B=280 | 1 |
| PIL100L160 | 100 | 160 | B=280 | 1 |
| PIL100L180 | 100 | 180 | B=280 | 1 |
| PIL100L200 | 100 | 200 | B=280 | 1 |
| PIL100L220 | 100 | 220 | B=280 | 1 |
| PIL100L240 | 100 | 240 | B=280 | 1 |
| PIL100L280 | 100 | 280 | B=280 | 1 |
| PIL120L160 | 120 | 160 | B=280 | 1 |
| PIL120L180 | 120 | 180 | B=280 | 1 |
| PIL120L200 | 120 | 200 | B=280 | 1 |
| PIL120L220 | 120 | 220 | B=280 | 1 |
| PIL120L240 | 120 | 240 | B=280 | 1 |
| PIL120L280 | 120 | 280 | B=280 | 1 |
XYLOFON WASHER
| CODE | description | pcs. |
|---|---|---|
| XYLW3560200 | for PIL60S | 1 |
| XYLW3580240 | for PIL80S | 1 |
| XYLW3580280 | for PIL80M-PIL80L | 1 |
| XYLW35100240 | for PIL100S | 1 |
| XYLW35100280 | for PIL100M-PIL100L | 1 |
| XYLW35120280 | for PIL120S-PIL120M-PIL120L | 1 |
| XYLW5060200 | for PIL60S | 1 |
| XYLW5080240 | for PIL80S | 1 |
| XYLW5080280 | for PIL80M-PIL80L | 1 |
| XYLW50100240 | for PIL100S | 1 |
| XYLW50100280 | for PIL100M-PIL100L | 1 |
| XYLW50120280 | for PIL120S-PIL120M-PIL120L | 1 |
| XYLW7060200 | for PIL60S | 1 |
| XYLW7080240 | for PIL80S | 1 |
| XYLW7080280 | for PIL80M-PIL80L | 1 |
| XYLW70100240 | for PIL100S | 1 |
| XYLW70100280 | for PIL100M-PIL100L | 1 |
| XYLW70120280 | for PIL120S-PIL120M-PIL120L | 1 |
| XYLW8060200 | for PIL60S | 1 |
| XYLW8080240 | for PIL80S | 1 |
| XYLW8080280 | for PIL80M-PIL80L | 1 |
| XYLW80100240 | for PIL100S | 1 |
| XYLW80100280 | for PIL100M-PIL100L | 1 |
| XYLW80120280 | for PIL120S-PIL120M-PIL120L | 1 |
| XYLW9060200 | for PIL60S | 1 |
| XYLW9080240 | for PIL80S | 1 |
| XYLW9080280 | for PIL80M-PIL80L | 1 |
| XYLW90100240 | for PIL100S | 1 |
| XYLW90100280 | for PIL100M-PIL100L | 1 |
| XYLW90120280 | for PIL120S-PIL120M-PIL120L | 1 |
DISTRIBUTION PLATE
| CODE | description | pcs. |
|---|---|---|
| SP60200 | for PIL60S | 1 |
| SP80240 | for PIL80S | 1 |
| SP80280 | for PIL80M-PIL80L | 1 |
| SP100240 | for PIL100S | 1 |
| SP100280 | for PIL100M-PIL100L | 1 |
| SP120280 | for PIL120S-PIL120M-PIL120L | 1 |
