ПОЛНОНАРЕЗНЫЕ ШУРУПЫ С ЦИЛИНДРИЧЕСКОЙ ГОЛОВКОЙ
VGZ
Винты VGZ по дереву с полной резьбой идеальны для скрытых соединений, деревянных муфт и структурного усиления. Доступные в чрезвычайно большом диапазоне размеров, они гарантируют противопожарную защиту и сейсмостойкость.
Видео
Винты для дерева VGZ с полной резьбой: абсолютная надежность для ваших деревянных конструкций.

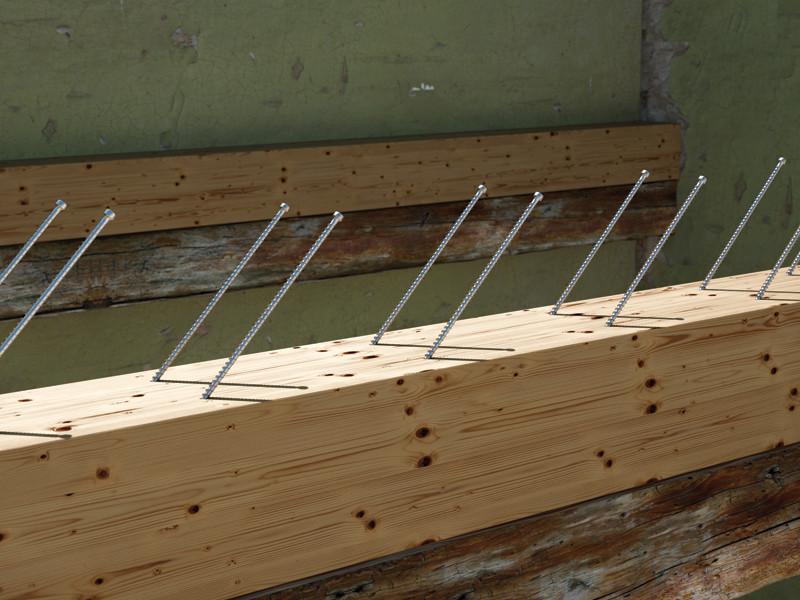

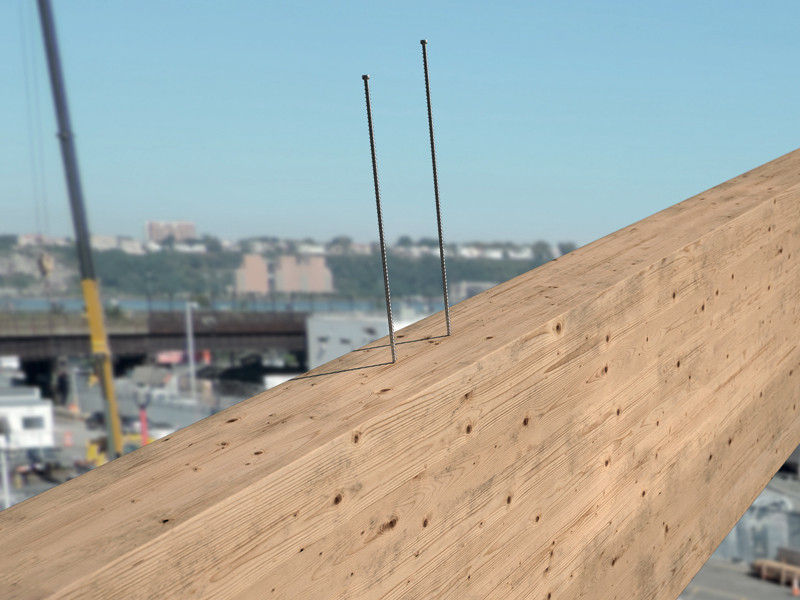

Глубокая резьба и сталь с высоким сопротивлением (fy, k = 1000 Н / мм2) шурупов VGZ по дереву гарантируют отличные характеристики растяжения. Идеально подходит для соединения балок при ремонте конструкций и новых работах. Винты по дереву VGZ одобрены для применения в конструкциях, подверженных нагрузкам в любом направлении относительно текстуры (α = 0 ° - 90 °).
Уменьшаются минимально необходимые расстояния креплений. Значения также проверены, сертифицированы и рассчитаны для CLT и древесины высокой плотности, такой как Microllam® LVL. Полное отсутствие шестивалентного хрома. Соблюдение строжайших норм, регулирующих химические вещества (SVHC).
Доступна информация REACH.
Циклические испытания SEISMIC-REV, проводимые в соответствии с EN 12512. Изготовленные из углеродистой стали с ярким цинкованием, они идеально подходят для использования на древесных плитах, массивной древесине, клееной древесине, CLT, LVL и плотная древесина. Классы обслуживания 1 и 2.
Особенности
Документы
Tехнические характеристики
|
|
---|---|
Справочное Руководство По Минимальным Расстояниям
|
|
Технические характеристики USA
|
|
Технические характеристики CANADA
|
|
Технические характеристики JAPAN
|
|
ICC-ES Evaluation report USA
|
|
ICC-ES Listing report CANADA
|
|
Сертификат ETA
|
|
Декларация характеристик качества (DOP) | Скачать |
Спецификация товара
|
|
Файл CAD
|
|
Файл BIM.ifc
|
|
Файл BIM.rfa
|
VGZ
CODE | info | d₁
[mm]
|
L
[mm]
|
b
[mm]
|
d₁
[in]
|
L
[in]
|
b
[in]
|
TX | pcs. |
---|---|---|---|---|---|---|---|---|---|
VGZ780 | - | 7 | 80 | 70 | 0.28 | 3 1/8'' | 2 3/4'' | TX30 | 50 |
VGZ7100 | - | 7 | 100 | 90 | 0.28 | 4'' | 3 1/2'' | TX30 | 50 |
VGZ7120 | - | 7 | 120 | 110 | 0.28 | 4 3/4'' | 4 3/8'' | TX30 | 50 |
VGZ7140 | - | 7 | 140 | 130 | 0.28 | 5 1/2'' | 5 1/8'' | TX30 | 50 |
VGZ7160 | - | 7 | 160 | 150 | 0.28 | 6 1/4'' | 6'' | TX30 | 50 |
VGZ7180 | - | 7 | 180 | 170 | 0.28 | 7 1/8'' | 6 3/4'' | TX30 | 50 |
VGZ7200 | - | 7 | 200 | 190 | 0.28 | 8'' | 7 1/2'' | TX30 | 50 |
VGZ7220 | - | 7 | 220 | 210 | 0.28 | 8 5/8'' | 8 1/4'' | TX30 | 50 |
VGZ7240 | - | 7 | 240 | 230 | 0.28 | 9 1/2'' | 9 1/16'' | TX30 | 50 |
VGZ7260 | - | 7 | 260 | 250 | 0.28 | 10 1/4'' | 10'' | TX30 | 50 |
VGZ7280 | - | 7 | 280 | 270 | 0.28 | 11'' | 10 5/8'' | TX30 | 50 |
VGZ7300 | - | 7 | 300 | 290 | 0.28 | 11 3/4'' | 11 7/16'' | TX30 | 50 |
VGZ7320 | - | 7 | 320 | 310 | 0.28 | 12 5/8'' | 12 3/16'' | TX30 | 50 |
VGZ7340 | - | 7 | 340 | 330 | 0.28 | 13 3/8'' | 13'' | TX30 | 50 |
VGZ7360 | - | 7 | 360 | 350 | 0.28 | 14 1/4'' | 13 3/4'' | TX30 | 50 |
VGZ7380 | - | 7 | 380 | 370 | 0.28 | 15'' | 14 9/16'' | TX30 | 50 |
VGZ7400 | - | 7 | 400 | 390 | 0.28 | 15 3/4'' | 15 3/8'' | TX30 | 50 |
VGZ9160 | - | 9 | 160 | 150 | 0.36 | 6 1/4'' | 6'' | TX40 | 50 |
VGZ9180 | - | 9 | 180 | 170 | 0.36 | 7 1/8'' | 6 3/4'' | TX40 | 50 |
VGZ9200 | - | 9 | 200 | 190 | 0.36 | 8'' | 7 1/2'' | TX40 | 50 |
VGZ9220 | - | 9 | 220 | 210 | 0.36 | 8 5/8'' | 8 1/4'' | TX40 | 50 |
VGZ9240 | - | 9 | 240 | 230 | 0.36 | 9 1/2'' | 9 1/16'' | TX40 | 50 |
VGZ9260 | - | 9 | 260 | 250 | 0.36 | 10 1/4'' | 10'' | TX40 | 50 |
VGZ9280 | - | 9 | 280 | 270 | 0.36 | 11'' | 10 5/8'' | TX40 | 50 |
VGZ9300 | - | 9 | 300 | 290 | 0.36 | 11 3/4'' | 11 7/16'' | TX40 | 50 |
VGZ9320 | - | 9 | 320 | 310 | 0.36 | 12 5/8'' | 12 3/16'' | TX40 | 50 |
VGZ9340 | - | 9 | 340 | 330 | 0.36 | 13 3/8'' | 13'' | TX40 | 50 |
VGZ9360 | - | 9 | 360 | 350 | 0.36 | 14 1/4'' | 13 3/4'' | TX40 | 50 |
VGZ9380 | - | 9 | 380 | 370 | 0.36 | 15'' | 14 9/16'' | TX40 | 50 |
VGZ9400 | - | 9 | 400 | 390 | 0.36 | 15 3/4'' | 15 3/8'' | TX40 | 50 |
VGZ9440 | - | 9 | 440 | 430 | 0.36 | 17 1/4'' | 16 15/16'' | TX40 | 25 |
VGZ9480 | - | 9 | 480 | 470 | 0.36 | 19'' | 18 1/2'' | TX40 | 25 |
VGZ9520 | - | 9 | 520 | 510 | 0.36 | 20 1/2'' | 20 1/16'' | TX40 | 25 |
VGZ9560 | - | 9 | 560 | 550 | 0.36 | 22'' | 21 5/8'' | TX40 | 25 |
VGZ9600 | - | 9 | 600 | 590 | 0.36 | 23 5/8'' | 23 1/4'' | TX40 | 25 |
VGZ11150 | - | 11 | 150 | 140 | 0.44 | 6'' | 5 1/2'' | TX50 | 25 |
VGZ11200 | - | 11 | 200 | 190 | 0.44 | 8'' | 7 1/2'' | TX50 | 25 |
VGZ11250 | - | 11 | 250 | 240 | 0.44 | 10'' | 9 1/2'' | TX50 | 25 |
VGZ11275 | - | 11 | 275 | 265 | 0.44 | 10 7/8'' | 10 7/16'' | TX50 | 25 |
VGZ11300 | - | 11 | 300 | 290 | 0.44 | 11 3/4'' | 11 7/16'' | TX50 | 25 |
VGZ11325 | - | 11 | 325 | 315 | 0.44 | 12 3/4'' | 12 3/8'' | TX50 | 25 |
VGZ11350 | - | 11 | 350 | 340 | 0.44 | 13 3/4'' | 13 3/8'' | TX50 | 25 |
VGZ11375 | - | 11 | 375 | 365 | 0.44 | 14 3/4'' | 14 3/8'' | TX50 | 25 |
VGZ11400 | - | 11 | 400 | 390 | 0.44 | 15 3/4'' | 15 3/8'' | TX50 | 25 |
VGZ11425 | - | 11 | 425 | 415 | 0.44 | 16 3/4'' | 16 5/16'' | TX50 | 25 |
VGZ11450 | - | 11 | 450 | 440 | 0.44 | 17 3/4'' | 17 1/4'' | TX50 | 25 |
VGZ11475 | - | 11 | 475 | 465 | 0.44 | 18 11/16'' | 18 5/16'' | TX50 | 25 |
VGZ11500 | - | 11 | 500 | 490 | 0.44 | 19 3/4'' | 19 5/16'' | TX50 | 25 |
VGZ11525 | - | 11 | 525 | 515 | 0.44 | 20 11/16'' | 20 1/4'' | TX50 | 25 |
VGZ11550 | - | 11 | 550 | 540 | 0.44 | 21 5/8'' | 21 1/4'' | TX50 | 25 |
VGZ11575 | - | 11 | 575 | 565 | 0.44 | 22 5/8'' | 22 1/4'' | TX50 | 25 |
VGZ11600 | - | 11 | 600 | 590 | 0.44 | 23 5/8'' | 23 1/4'' | TX50 | 25 |
VGZ11650 | - | 11 | 650 | 640 | 0.44 | 25 9/16'' | 25 3/16'' | TX50 | 25 |
VGZ11700 | - | 11 | 700 | 690 | 0.44 | 27 1/2'' | 27 3/16'' | TX50 | 25 |
VGZ11750 | - | 11 | 750 | 740 | 0.44 | 29 1/2'' | 29 1/8'' | TX50 | 25 |
VGZ11800 | - | 11 | 800 | 790 | 0.44 | 31 1/2'' | 31 1/8'' | TX50 | 25 |
VGZ11850 | - | 11 | 850 | 840 | 0.44 | 33 7/16'' | 33 1/16'' | TX50 | 25 |
VGZ11900 | - | 11 | 900 | 890 | 0.44 | 35 1/2'' | 35 1/16'' | TX50 | 25 |
VGZ11950 | - | 11 | 950 | 940 | 0.44 | 37 3/8'' | 37'' | TX50 | 25 |
VGZ111000 | - | 11 | 1000 | 990 | 0.44 | 39 3/8'' | 39'' | TX50 | 25 |
