ПОТАЙНОЙ СОЕДИНИТЕЛЬНЫЙ ЭЛЕМЕНТ ДЛЯ СОЕДИНЕНИЙ ДЕРЕВО-ДЕРЕВО
LOCK T

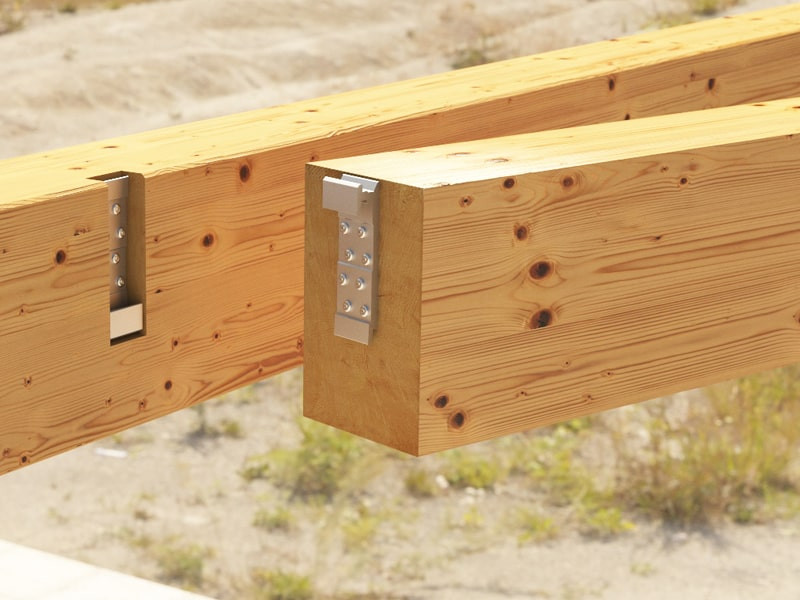

LOCK T - это инновационная пластина с крючками для полностью скрытых соединений древесины с деревом, обеспечивающая исключительную прочность.

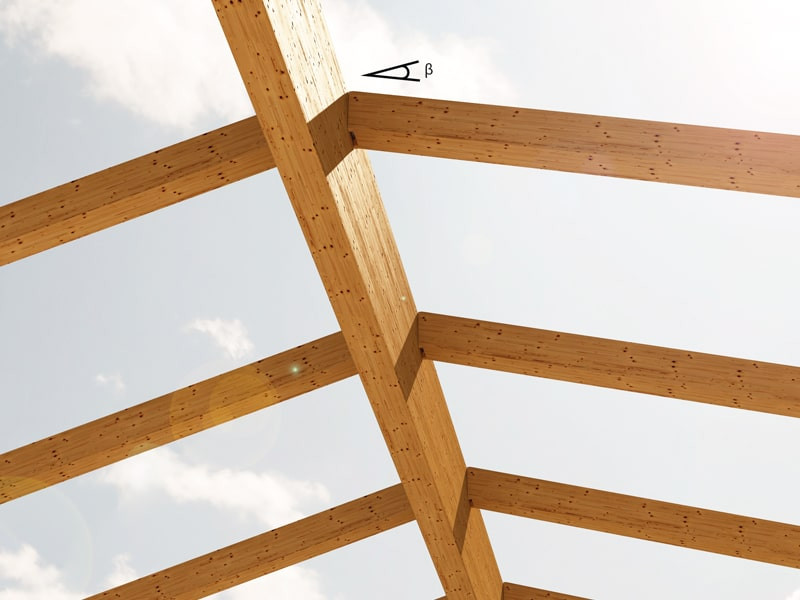

Легко разбирается, идеально подходит для возведения временных конструкций и может использоваться скрыто даже с элементами уменьшенного сечения. Идеально подходит для строений, беседок и предметов интерьера.
Видео
МОЩНЫЙ, НАДЕЖНЫЙ, СЪЕМНЫЙ. ОТКРОЙТЕ ДЛЯ СЕБЯ ИННОВАЦИОННЫЙ КОННЕКТОР LOCK T

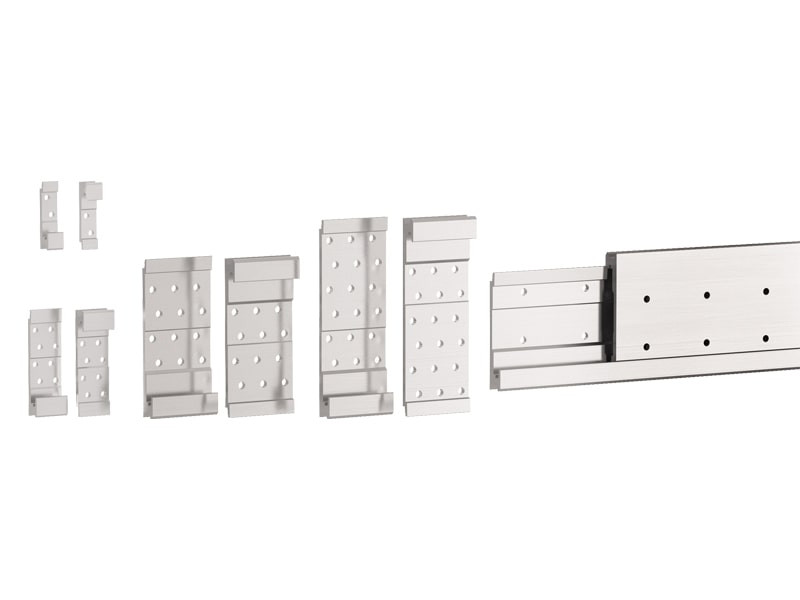

LOCK T состоит из трехмерной перфорированной пластины из алюминиевого сплава. Он обеспечивает отличный монтажный допуск и может быть интегрирован с боковыми стопорными пластинами и вертикальным противоскользящим винтом. Стык полностью скрыт и соответствует требованиям пожарной безопасности.

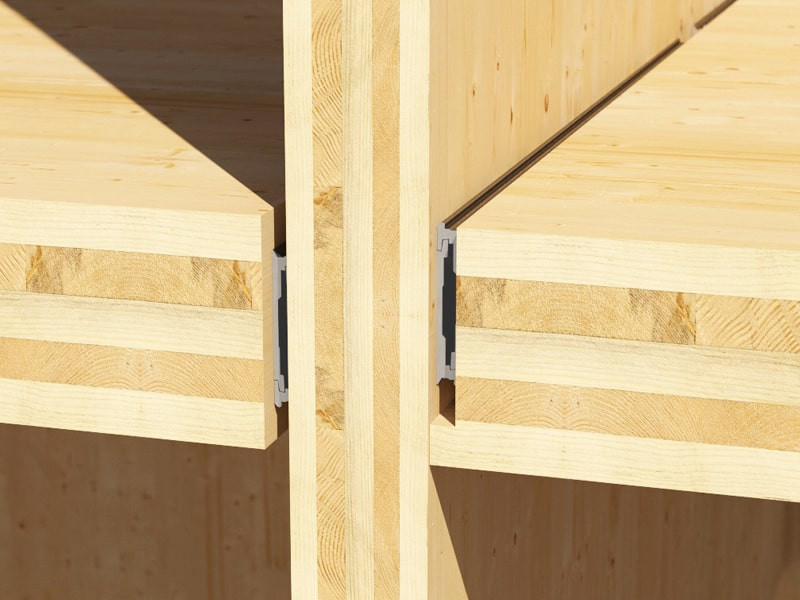

Благодаря сборке с помощью только одного типа винта установка выполняется быстро и легко. Доступен также в стержневом исполнении, он специально разработан для крепления полов из панелей CLT. Может использоваться для соединения древесины с деревом на массивной древесине и клееном брусе CLT и LVL.
Документы
| ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ | |
|---|---|
| Технические характеристики USA | |
| Сертификат ETA | |
| Декларация характеристик качества (DOP) | Скачать |
| Файл CAD | |
| Файл BIM.ifc | |
| Файл BIM.rfa | |
| LOCK NEWS 2022 |
LOCK T Ø5
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| LOCKT1880 | 17.5 | 80 | 20 | 50 |
| LOCKT3580 | 35 | 80 | 20 | 50 |
| LOCKT35100 | 35 | 100 | 20 | 50 |
| LOCKT35120 | 35 | 120 | 20 | 25 |
| LOCKT53120 | 52.5 | 120 | 20 | 25 |
LOCK STOP Ø5
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| LOCKSTOP5U | 21.5 | 27.5 | 1.5 | 50 |
| LOCKSTOP5 | 19 | 27.5 | 1.5 | 100 |
| LOCKSTOP35 | 41 | 28.5 | 2.5 | 50 |
LOCK T Ø7
| CODE | B
[mm]
|
H
[mm]
|
s
[mm]
|
pcs. |
|---|---|---|---|---|
| LOCKT50135 | 50 | 135 | 22 | 25 |
| LOCKT50175 | 50 | 175 | 22 | 18 |
| LOCKT75175 | 75 | 175 | 22 | 12 |
| LOCKT75215 | 75 | 215 | 22 | 12 |
| LOCKT100215 | 100 | 215 | 22 | 8 |
| LOCKT75240 | 75 | 240 | 22 | 20 |
| LOCKT100240 | 100 | 240 | 22 | 10 |
| LOCKT125240 | 125 | 240 | 22 | 10 |
| LOCKT75265 | 75 | 265 | 22 | 20 |
| LOCKT100265 | 100 | 265 | 22 | 10 |
| LOCKT125265 | 125 | 265 | 22 | 10 |
| LOCKT75290 | 75 | 290 | 22 | 20 |
| LOCKT100290 | 100 | 290 | 22 | 10 |
| LOCKT125290 | 125 | 290 | 22 | 10 |
